17.3" 铝壳全高清1920×1080 3G-SDI/ HDMI箱载式导演监视器 P173-9HSD-CO

Hits： 次

型号：P173-9HSD-CO

简介

屏幕尺寸：17.3"
分辨率：  1920x1080 pixels
屏幕比例：16:9
亮度：    300cd/m²

输入

3G-SDI、 HDMI、 YPbPr、 DVI、 Video、 Audio(L/R)

输出

3G-SDI、 HDMI、 YPbPr、 Video、 耳机孔、 扬声器

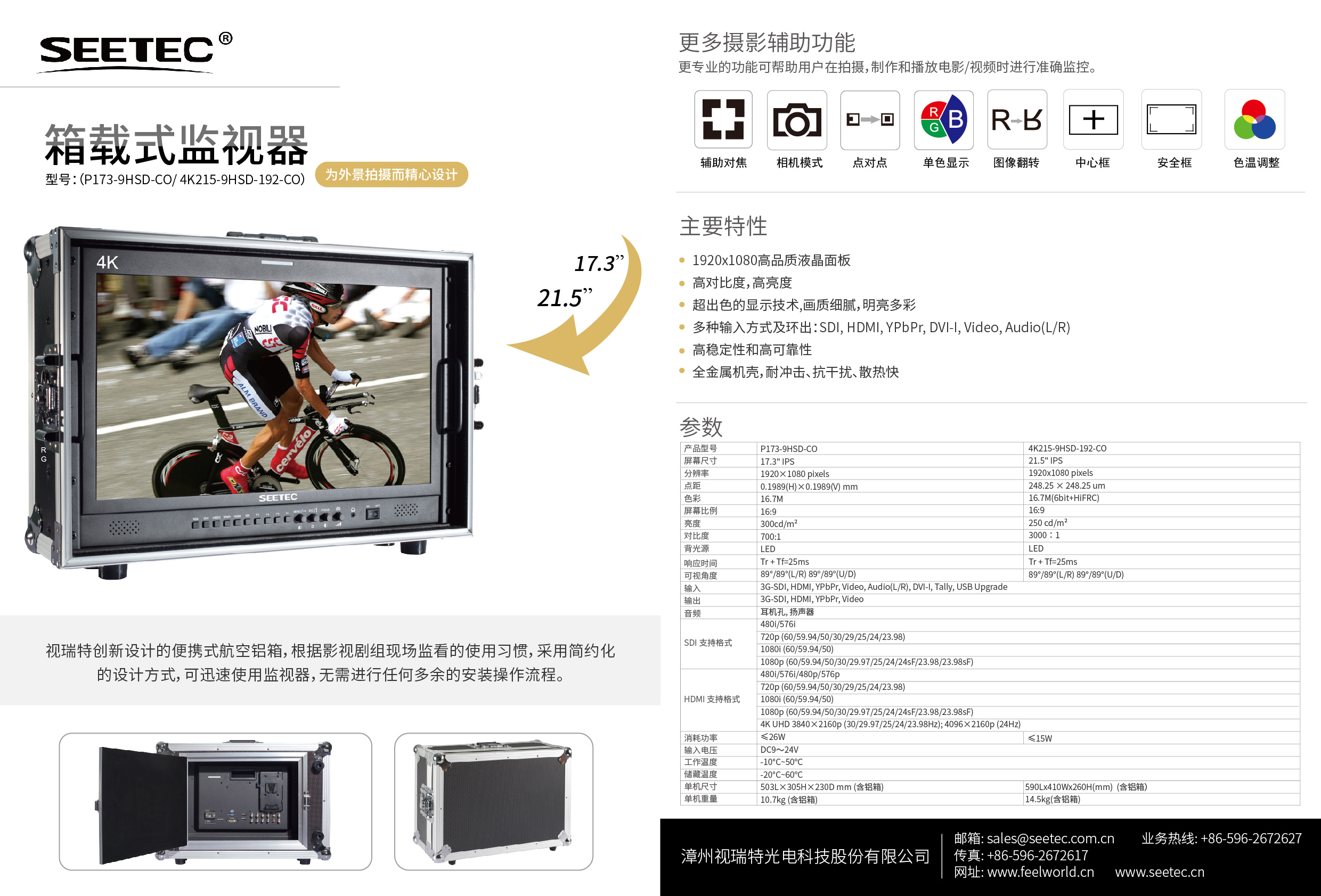

DM

pdf Shop/2018/6/173 215-DM.jpg

下载

本站下载

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件

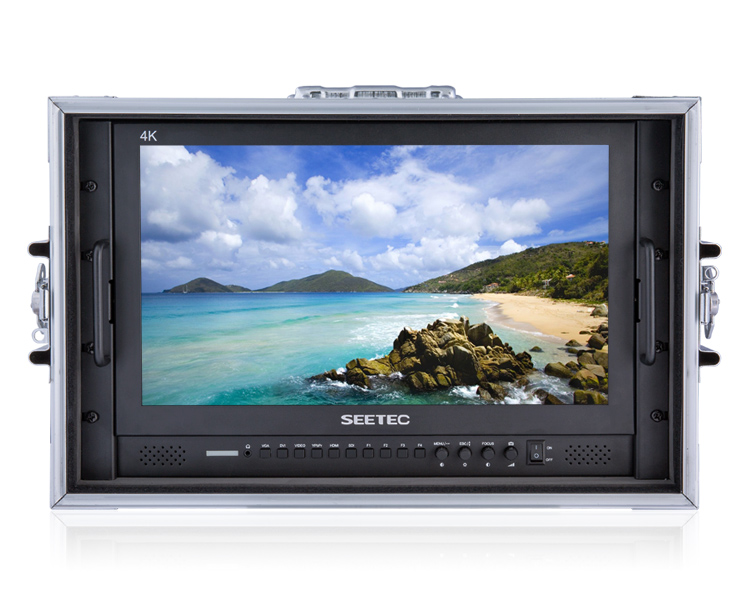

新一代的航空级铝箱载式监视器，是视瑞特又一次成功的突破，全新概念的工业设计，将结构与空间的利用发挥到了极致。提供一系列尺寸可选17.3'', 21.5'', 23.5'', 28'', 满足用户多样化的需求。采用简约化的设计理念，无论剧组开工或收工，可迅速使监视器完全进入工作和整备状态，而无需进行任何多余的操作流程。

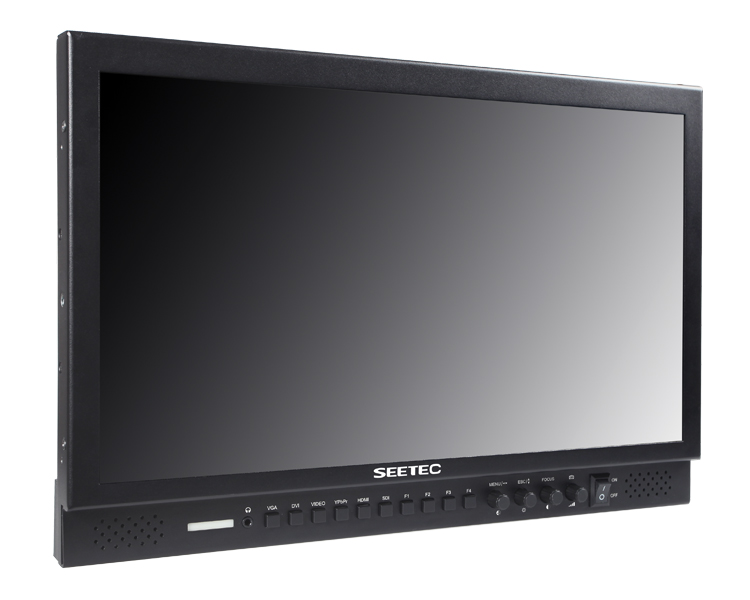

1920X1080 全高清液晶面板
17.3英寸视瑞特广播级高清监视器提供绚丽色彩优异的细节表现、真实的色彩还原能力完美呈现非凡、自然的高清画面。

directo-monitor

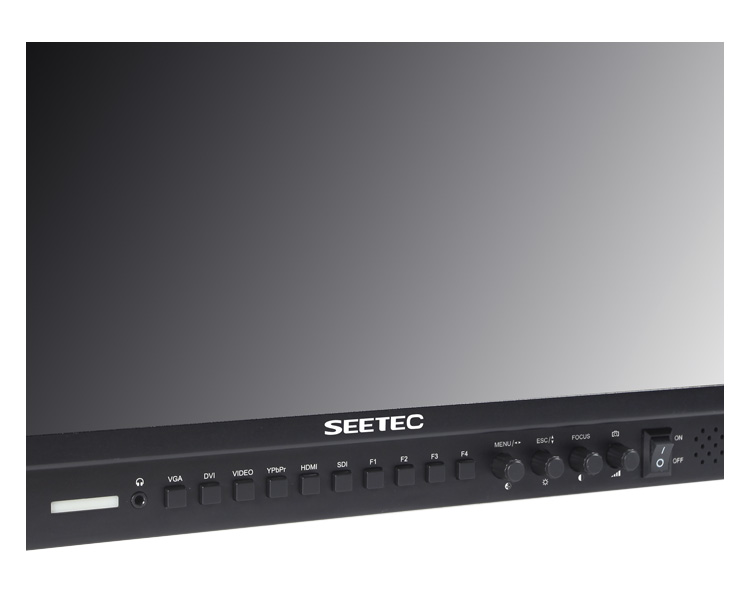

易于操作的功能按键
SEETEC广播级监视器符合大多数专业的应用的要求，可以在前面板上设置F1到F4快捷按键，比如:辅助对焦，点对点，中心标记/框形标记，单色显示，图像翻转等功能。 还根据专业人士的应用习惯保留了快捷键。双功能、旋钮式开关，是SEETEC独有的技术特点，将让您享有更方便、更快捷的 操作快感。



173-inch-high-quality-broadcast-lcd-monitor

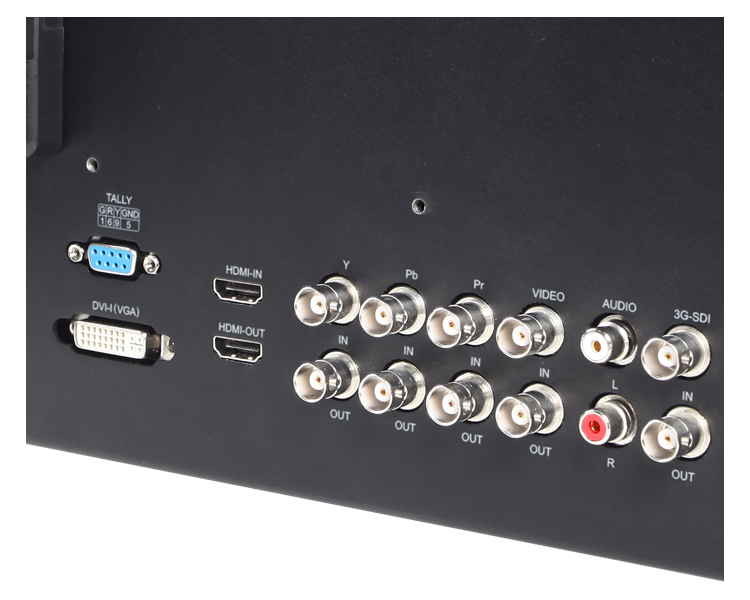

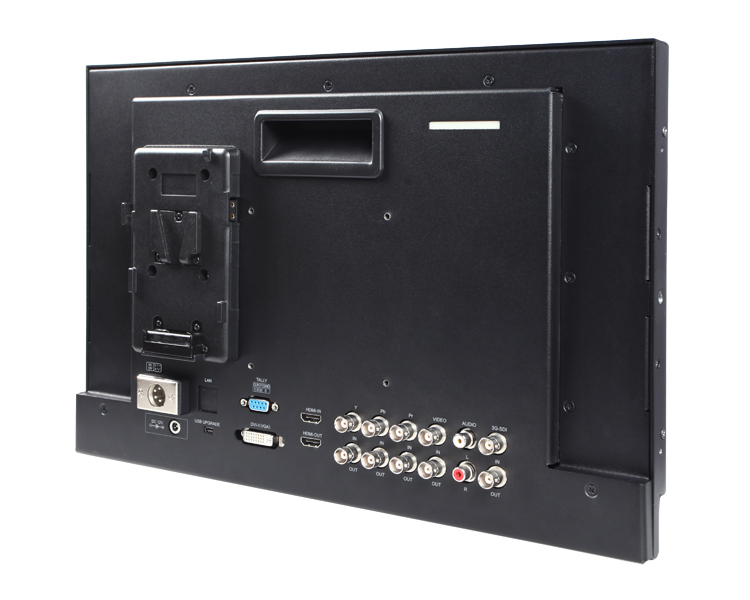

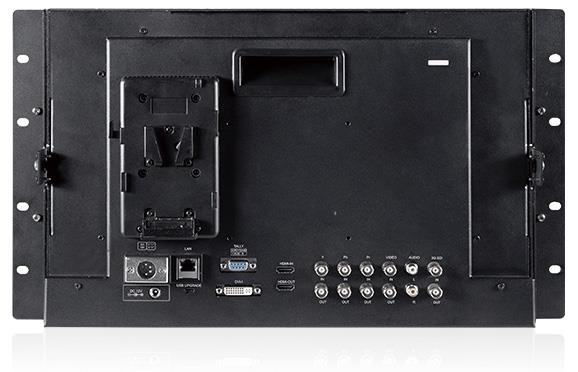

全功能接口设计
多种输入格式，满足了所有HD, SD 模拟视频信号输入和播放的专业的功能需求。拥有3G HD-SDI, HDMI, 分量YPbPr和复合模拟视频信号AV输入和输出接口。HDMI/SDI输入和输出，不仅可以显示现场信号，还可以视频信号源同步输到其他设备。在保持原始视频质量的同时，还可以把现场画面同步输出到多显示设备上。

4K-HDMI输入输出监视器



  • 3色Tally灯
    前后均设置有3色TALLY灯，可通过背板DB9接口对于TALLY灯进行控制。

  • 173-SDI-HDMI-carry-on-lcd-monitor-with-tally-light



  • Innovative-design-portable-Aviation

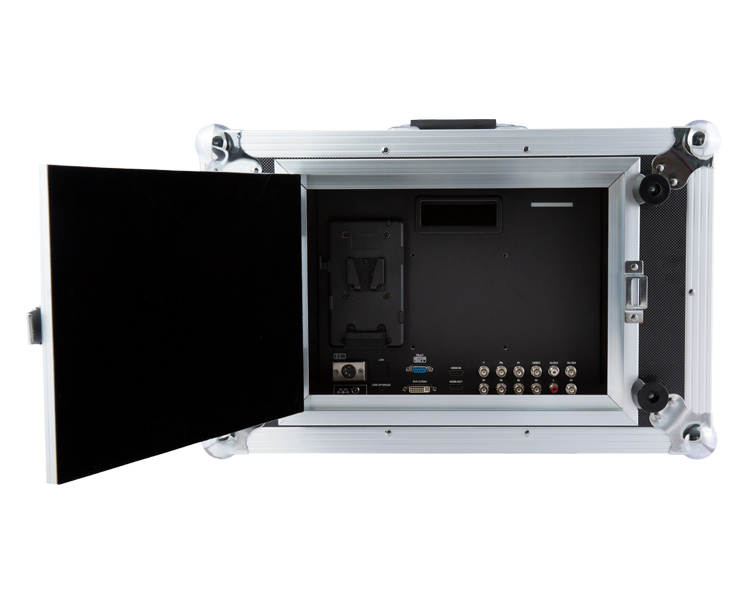

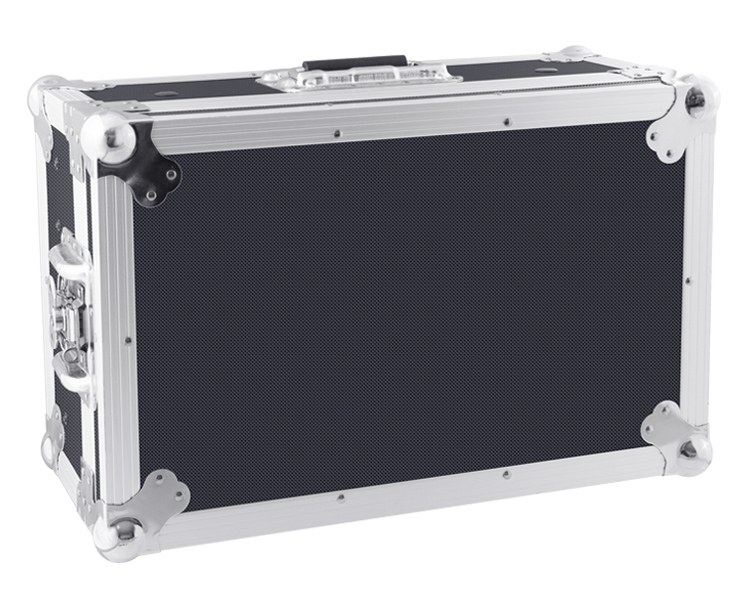

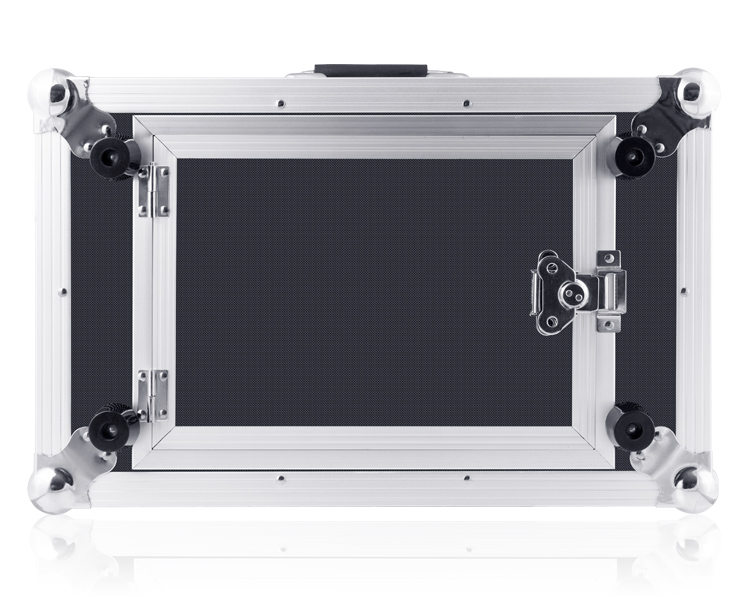

  • 创新设计的便携式航空铝箱
    为外景拍摄精心设计。



  • 设计提高效率
    时间成本，对于影视剧组而言，十分重要。尤其在频繁换场的情况下，就显的尤为突出。P173-9HSD-CO根据现场监看的使用习惯，采用简约化的设计手段，无论开工或收工，可迅速是监视器完全进入工作和整备状态，而无需进行任何多余的操作流程。

  • 173- inch-carrt-on-monitor



1. 全高清1920x1080 超高分辨率，丰富的色彩层次
2. HDMI, 3G-SDI, Ypbpr, Video, Audio(L/R) 输入和 HDMI, 3G-SDI, Ypbpr, Video 环出
3. 产品特性：
* 峰值辅助对焦 (黑白背景上红色勾边）
* 单色显示 (红，绿，蓝，单色)
* 5D II相机模式
* 点对点
* 中心标记
* 框型标记 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 图像翻转(水平，垂直，水平&垂直)
* 图像冻结
* 全局缩放
* 上下/左右缩放
4. 前置3.5mm 耳机孔, 内置扬声器
5. 3色Tally 指示灯（红, 绿, 黄）
6. 供电方式：DC 12V和四芯卡侬
辅助对焦
将亮度对比高的轮廓用红线表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。
单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下，用户可以选择红色，绿色，蓝色和单色来驱动像素点，在此模式下可以更快更准确地调整画面的色调饱和度。
相机模式
在相机模式下，画面可全屏显示。
点对点
使电影制作人通过1:1比例查看输入图像源，而无需缩放，点对点对于捕捉画面最佳细节至关重要。
中心标记，安全框
SEETEC监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时，对于构图的安全提示.保障稳定可靠的拍摄高效进行，满足多样化的后期编辑需求 (80%,85%,90%,93%,96%,2.35:1)。
镜像模式
在镜像模式下图像可实现水平，垂直和水平&垂直三种模式翻转。





面板特性（2018.6.21后更新新屏幕）
 型号  P173-9HSD-CO
 屏幕尺寸  17.3"
 色彩  16.7M
 分辨率  1920×1080 pixels
 点距  0.1989(H)×0.1989(V) mm
 屏幕比例  16:9
 亮度  300cd/m²
 对比度  700:1
 背光源  LED
 可视角度  89°/89°(L/R) 89°/89°(U/D)

输入
 1 X BNC  3G-SDI
 1 X HDMI  HDMI
 3 X BNC  YPbPr
 1 X DVI-I  DVI-I
 1 X BNC  Video
 2 X RCA  Audio(L/R)

输出
 1 X BNC  3G-SDI
 1 X HDMI  HDMI
 3 X BNC  YPbPr
 1 X BNC  Video

音频
 音频输出  耳机孔，内置扬声器

SDI 支持格式
480i/576i
720p(60/59.94/50/30/29/25/24/23.98)
1080i(60/59.94/50)
1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

HDMI 支持格式
480i/576i/480p/576p
1080i (60/59.94/50)
720p (60/59.94/50/30/29/25/24/23.98)
1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)
4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz)

其他规格
 输入电压  DC9～24V
 消耗功率  ≤26W
 工作温度  -10°C~50°C
 储藏温度  -20°C~60°C
 单机尺寸  426L×297H×35.1D mm/ 503L×305H×230D mm (含铝箱)
 单机重量  10.7kg (含铝箱)
 装箱数量  1
 外箱尺寸  590*300*400(mm)
 毛重  13.4kgs

功能
* 峰值辅助对焦 (黑白画面时,红色勾边)
* 中心标记
* 框型标记 (80%,85%,90%,93%,96%,2.35:1)
* 图像冻结
* 图像翻转 (水平，垂直，水平&垂直)
* 相机模式
* 点对点
* 单色显示 (红,绿,蓝,单色)
* 全局缩放
* 上下/左右缩放
* Tally 指示灯



尺寸图 (单位: mm)

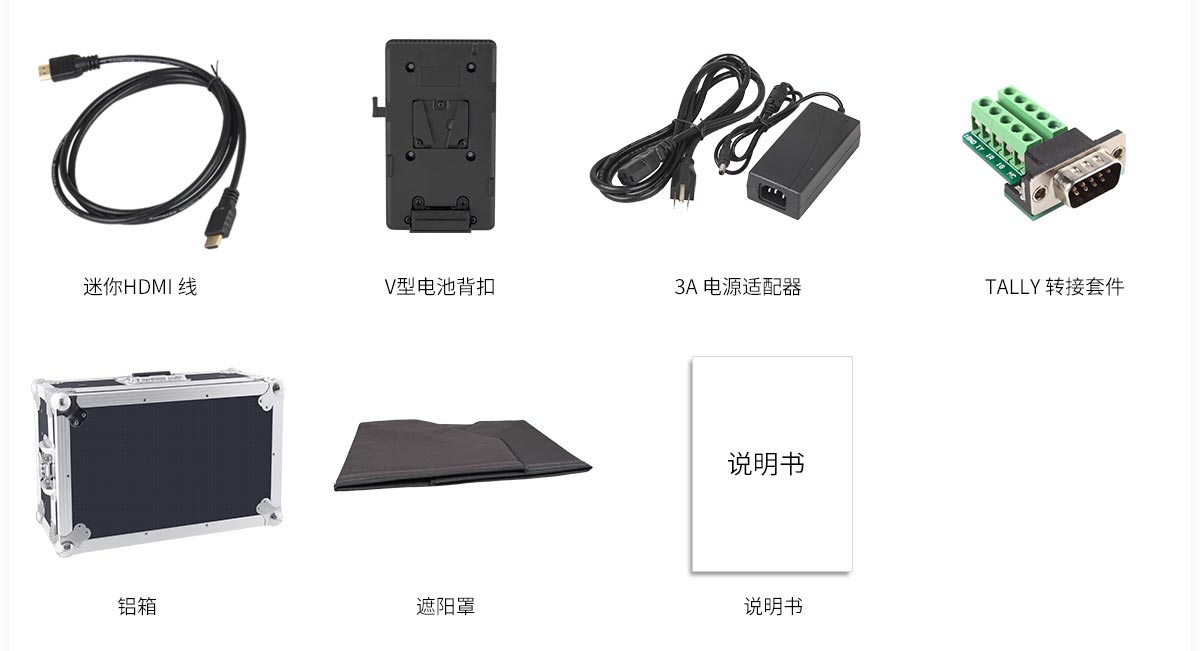

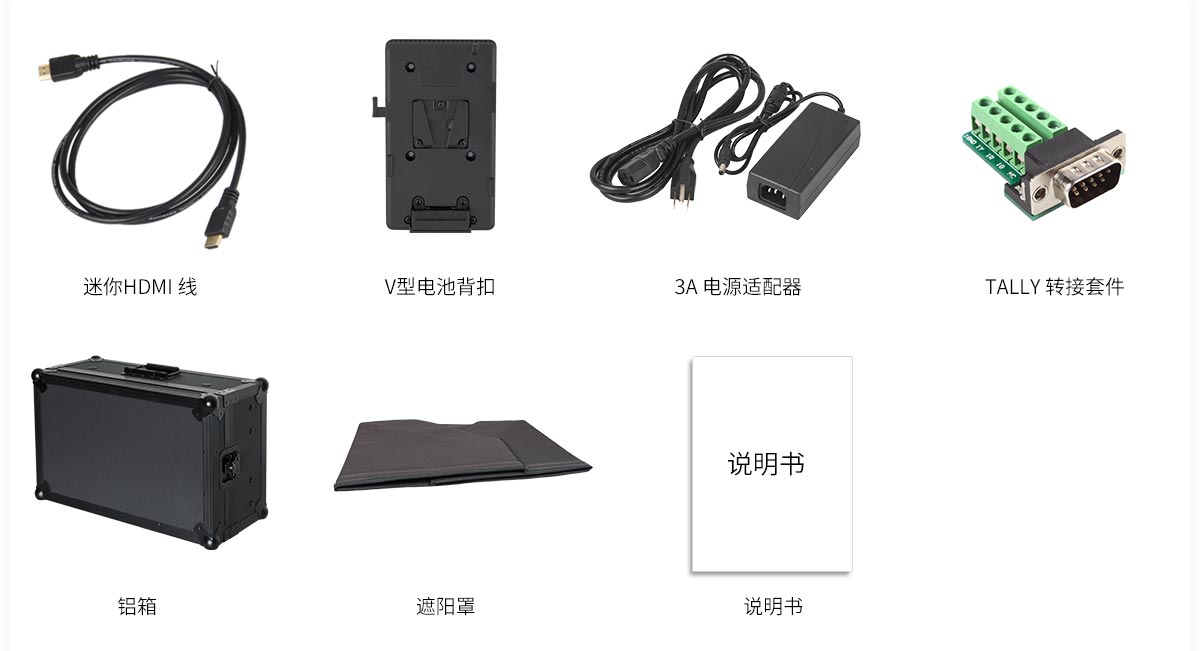

标准配件：
1× 3A电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally转接套件
1× 遮阳罩
1× 铝箱
1× 说明书
