17.3" 全高清1920X1080波形专业级监视器 3G-SDIX2 HDMI P173-9DSW

Hits:

型号:P173-9DSW

简介

屏幕尺寸:17.3"
分辨率:  1920x1080 pixels
屏幕比例:16:9
亮度:    400cd/m²

输入

3G-SDIX2、 HDMI、 YPbPr、 Video、 Audio(L/R)

输出

3G-SDIX2, HDMI、 YPbPr、 Video、 耳机孔、 内置扬声器

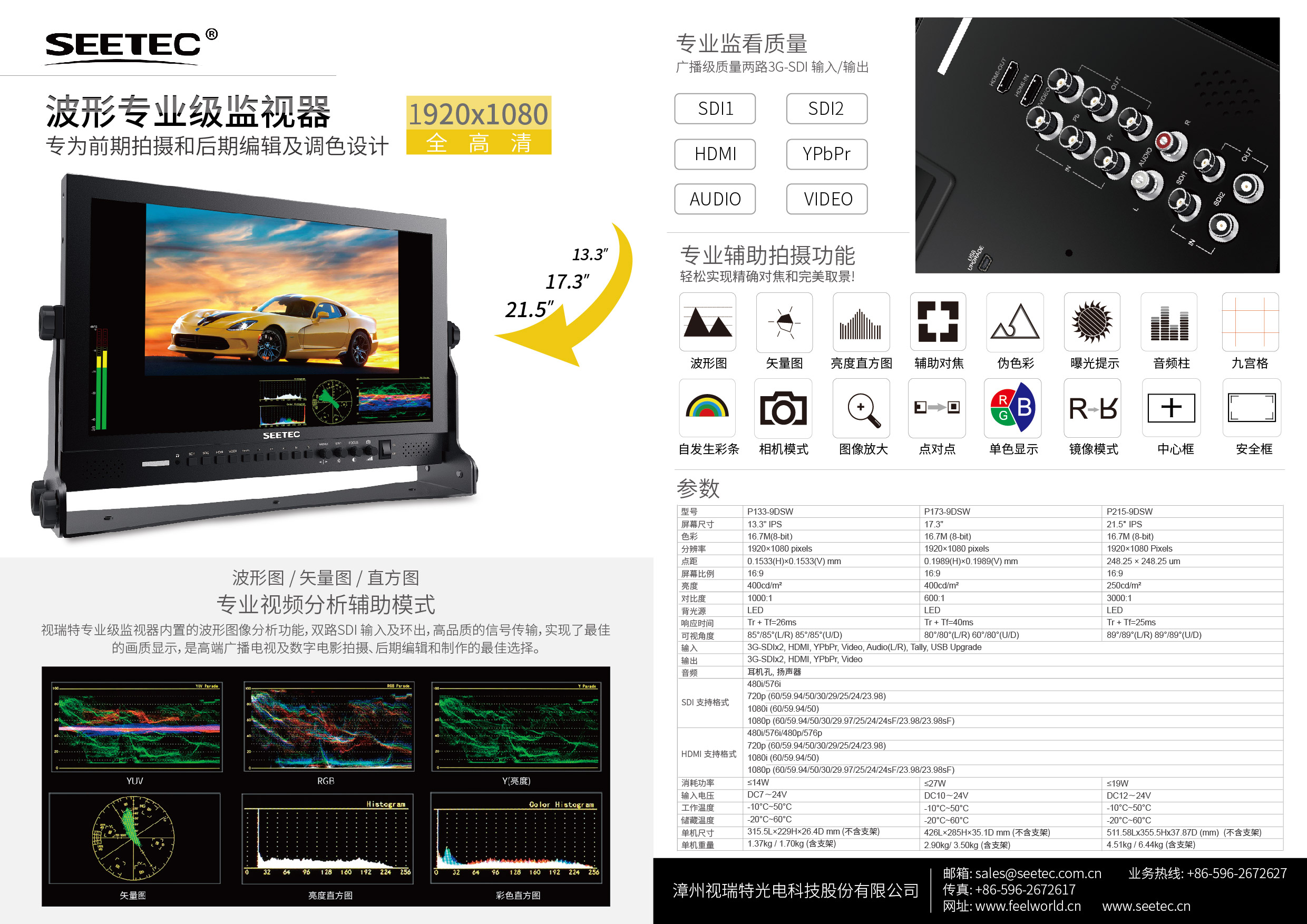

DM

pdf Shop/2017/10/SEETEC-专业级监视器-DM1.jpg

下载

本站下载

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件

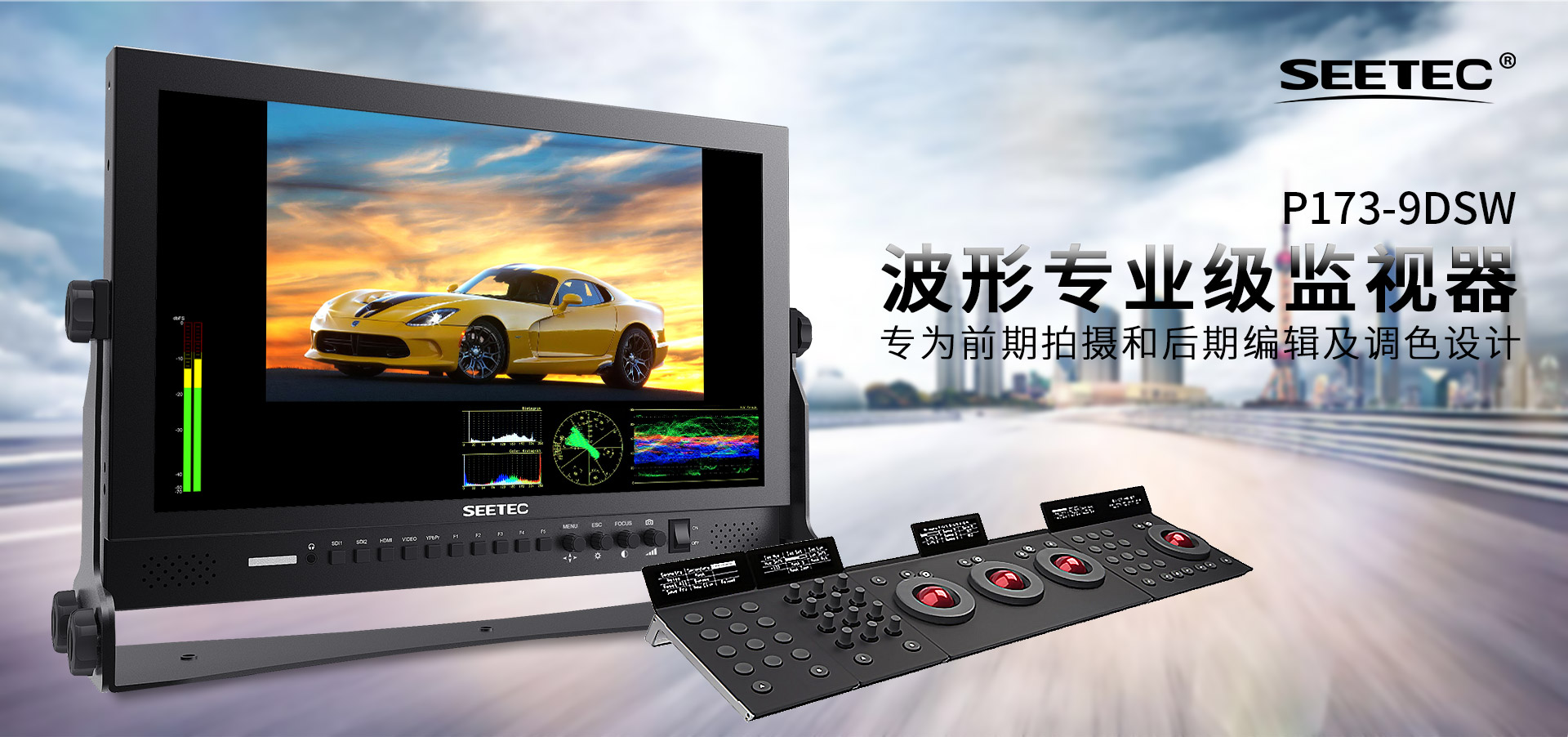

P173-9DSW seetec 173波形专业级监视器

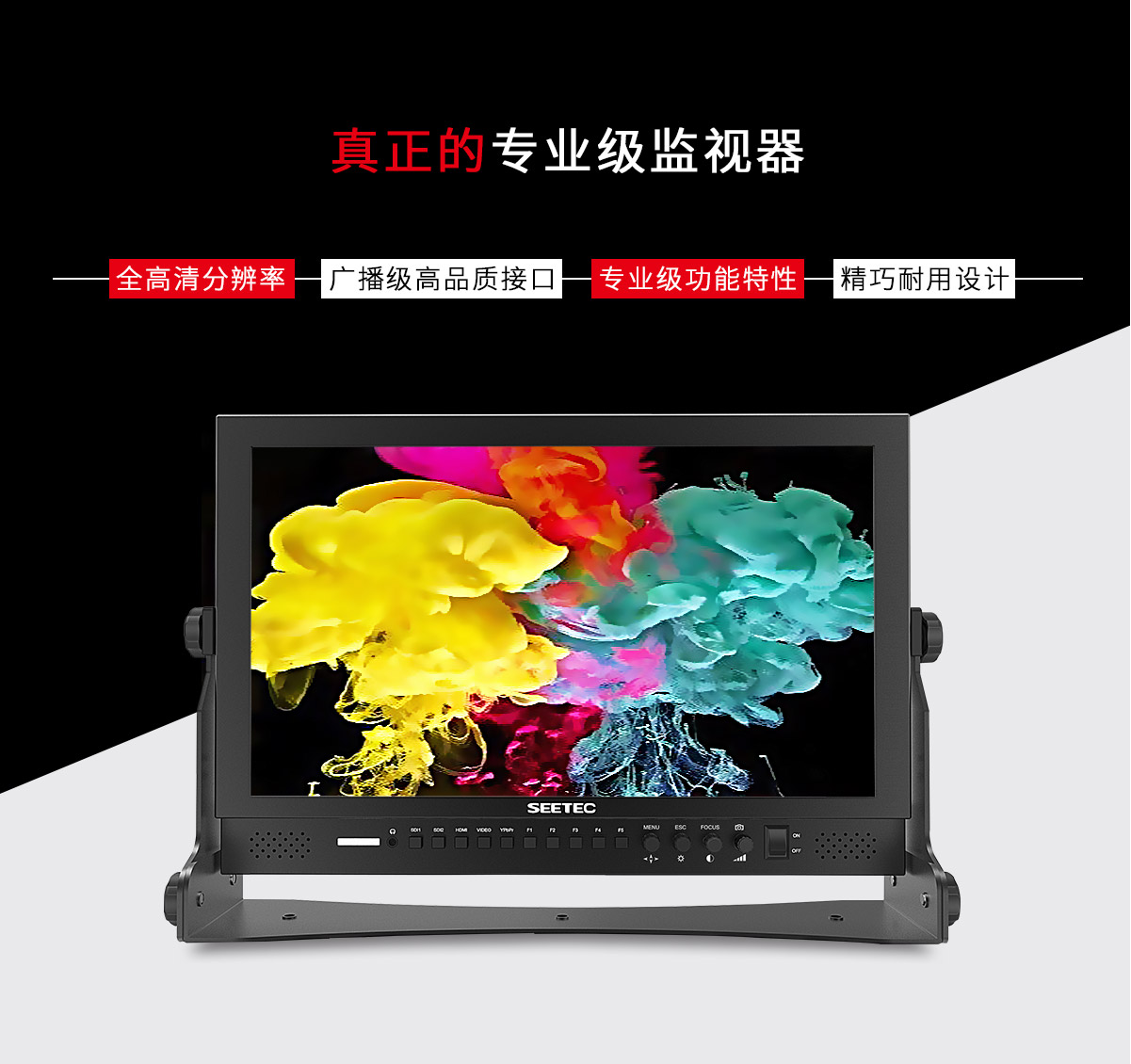

高质量专业级监视P173-9DSW



更多辅助功能
更专业的功能可帮助用户在拍摄,制作和播放电影/视频时进行准确监控。

辅助功能波形图 矢量图 直方图

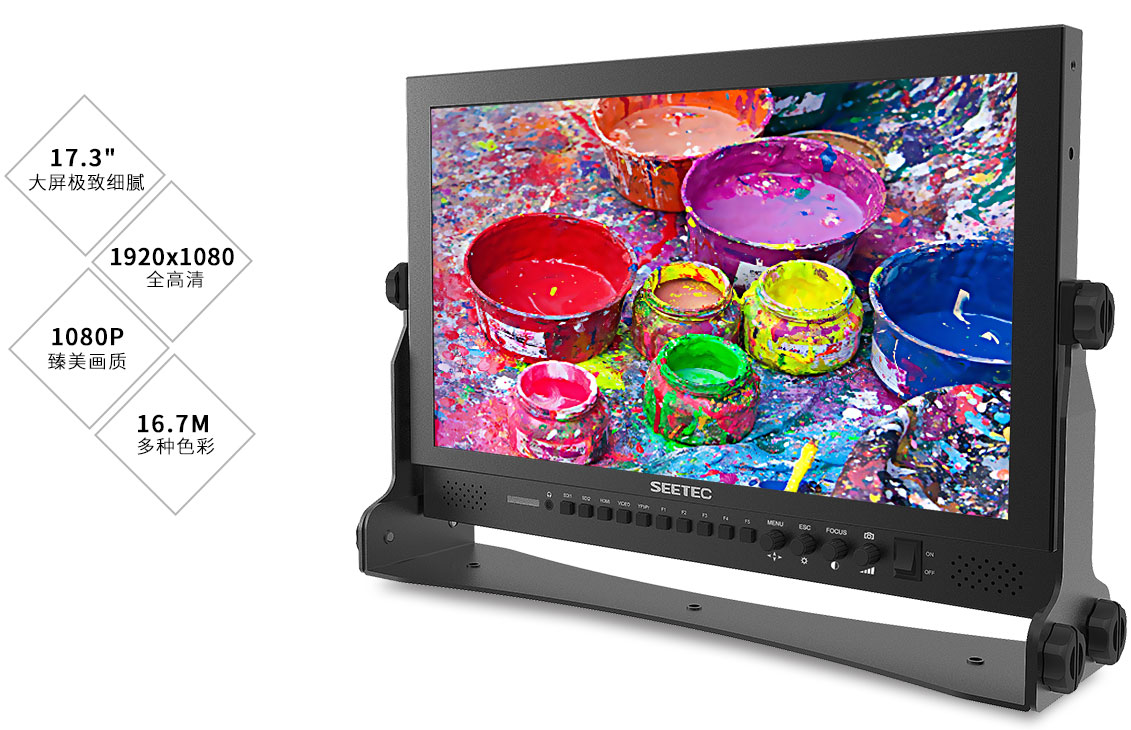

全高清分辨率
广播级质量,极致细节一一呈现
体验全高清1080P,16.7万色彩显示,让微妙的细节更丰富,色彩更逼真,摄影画面真实呈现,后期编辑与制作更加精准。17.3英寸大屏,惊人的细节表现,每一粒像素都清晰可辨。

173 全高清广播级监视器

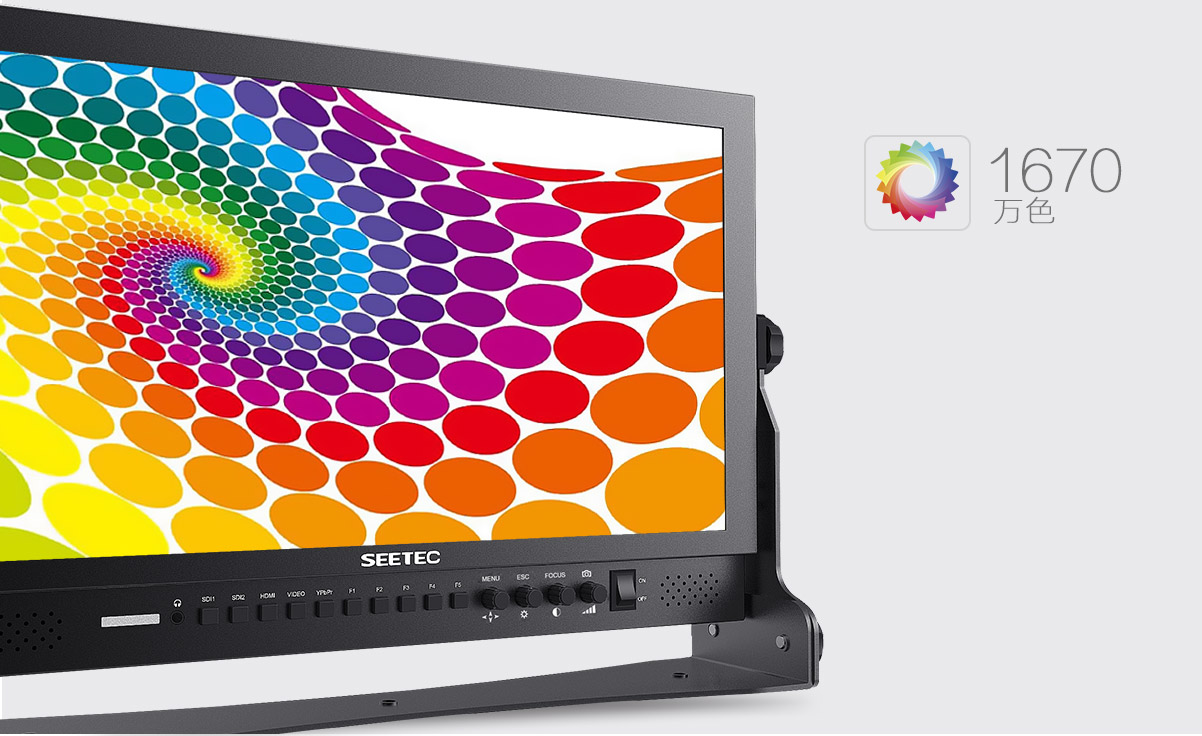

1670 万色
更细腻丨更明亮丨更多彩
P173-9DSW可显示高达1670万种色彩影像,轻松实现流畅的色彩渐变和清晰锐利的细节,表现出无与伦比的强大色彩显示能力,让极细微的色彩渐变显示变得精准无比。

1670万色 导演监视器

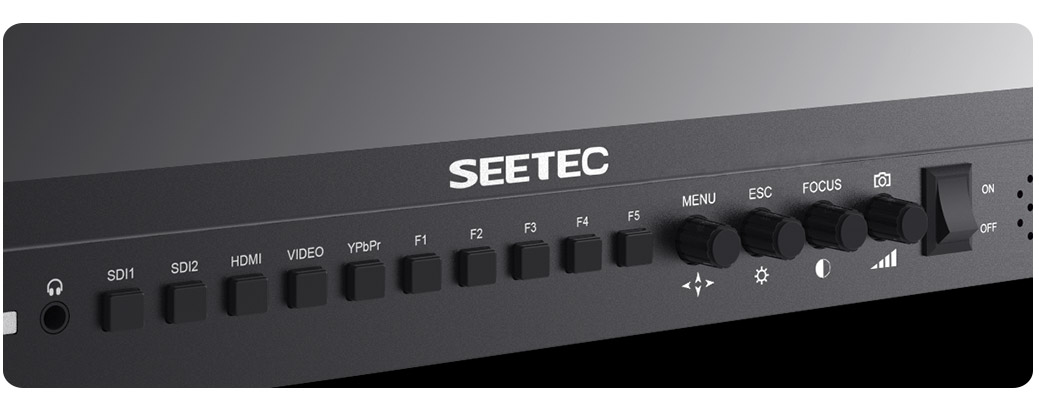

专业级按键设计
操作起来得心应手
一键式信号源切换,自定义个性化快捷键设计,快速调节亮度、对比度、音量的双功能、旋钮式开关,让您操作起来更得心应手!

/P173-9DSW 专业级按键设计



专业监看质量
SD、HD及3G,多格式广播级监看!

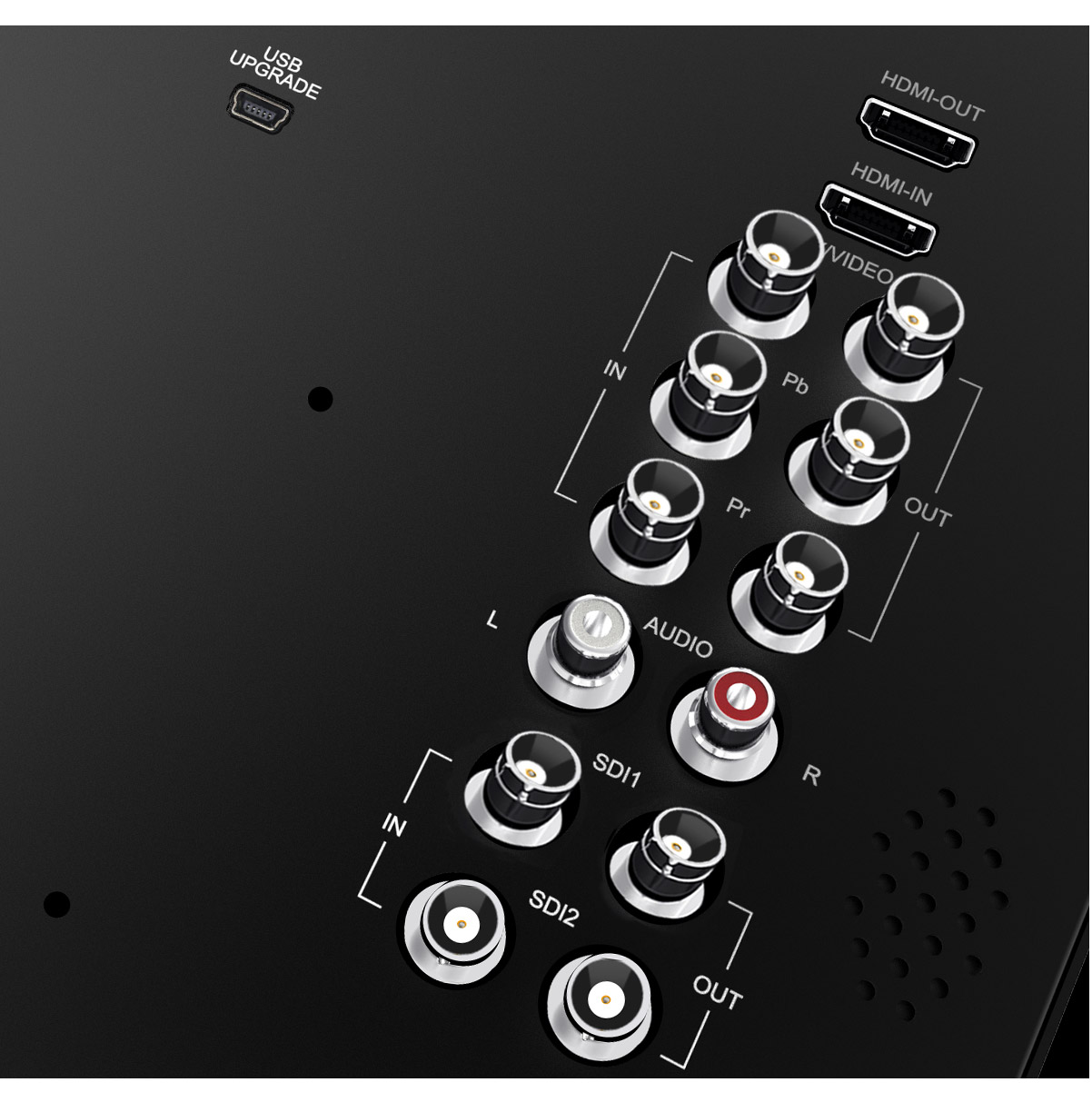

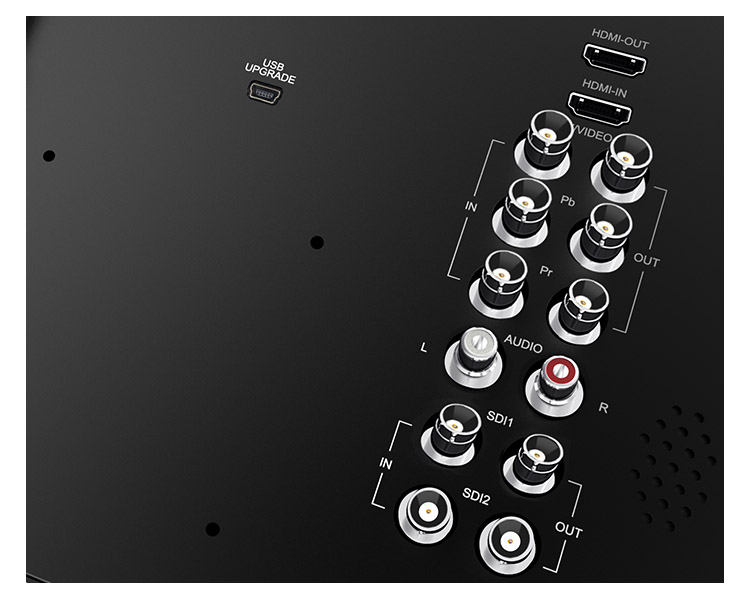

P173-9DSW是一款应用广泛的高品质监视器,从广电机构到移动式现场制作,甚至是电影外景拍摄制作都能胜任!配备了3G-SDIx2,HDMI,Video和分量YPbPr接口,多种输入方式满足您各种专业显示方案的需求。
当您需要高质量监看时,P173-9DSW监视器就是您的理想选择!
/SDI HDMIYPBPR VIDEO AUDIO

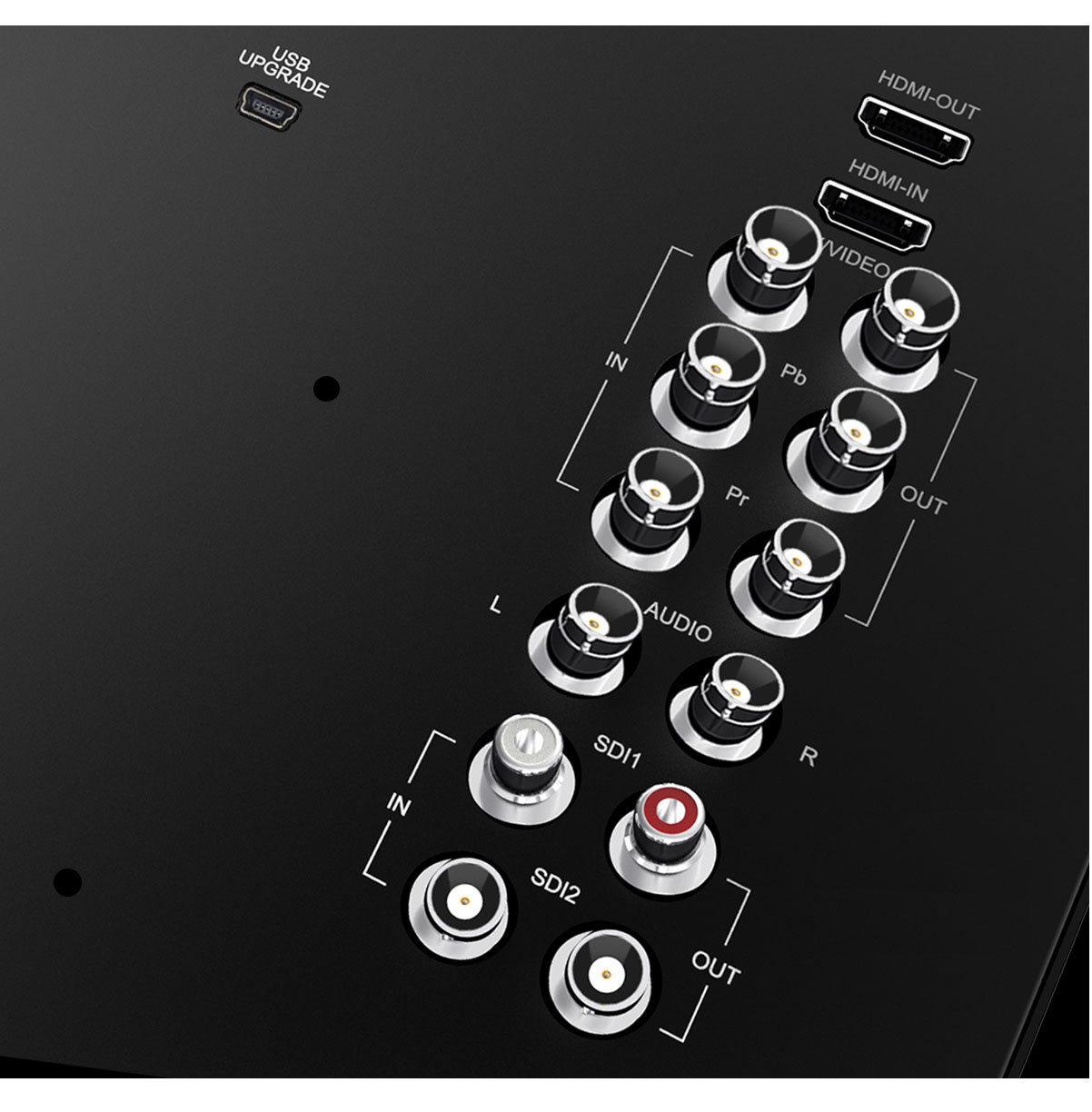

P173-9DSW 多格式监看接口

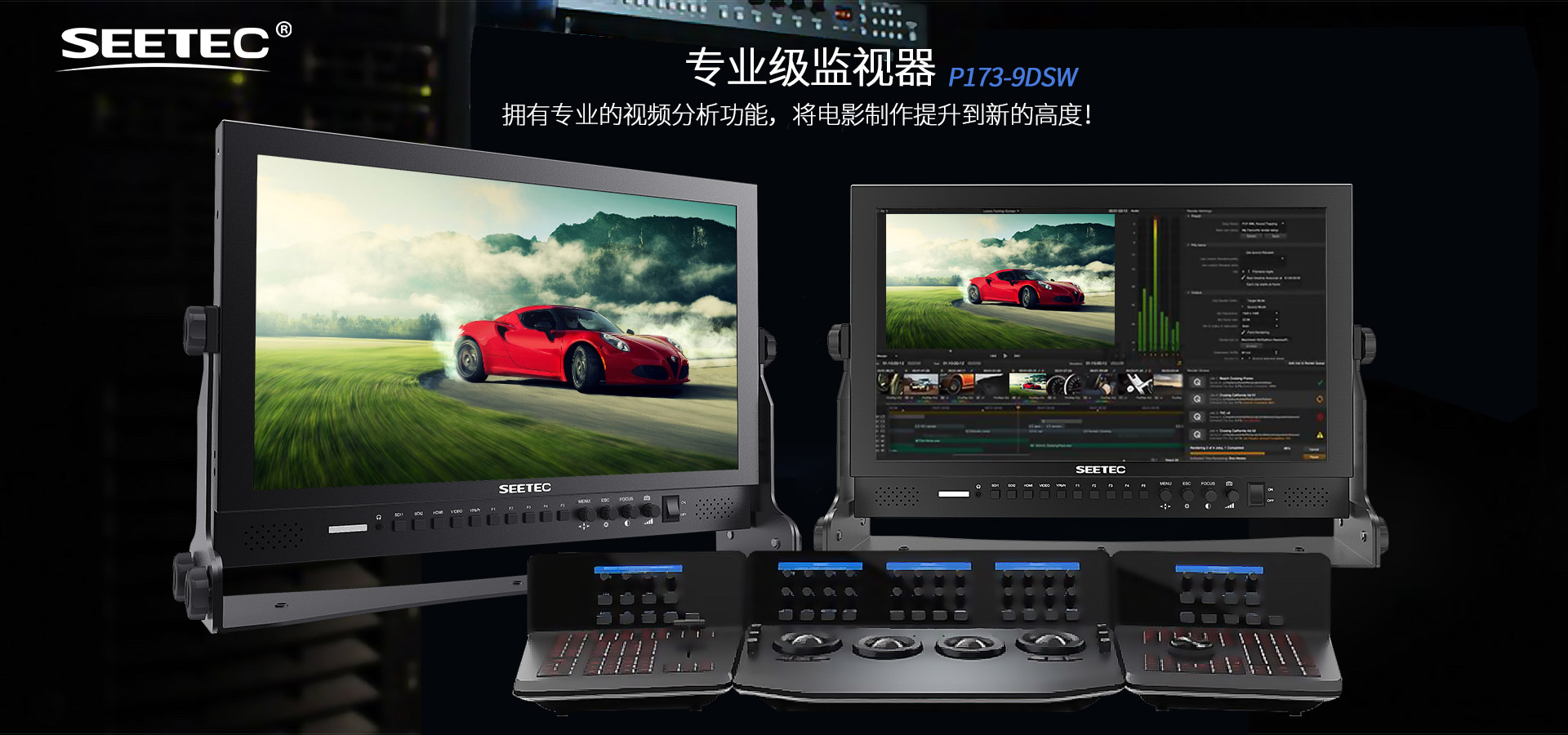

P173-9DSW 173导演监视器

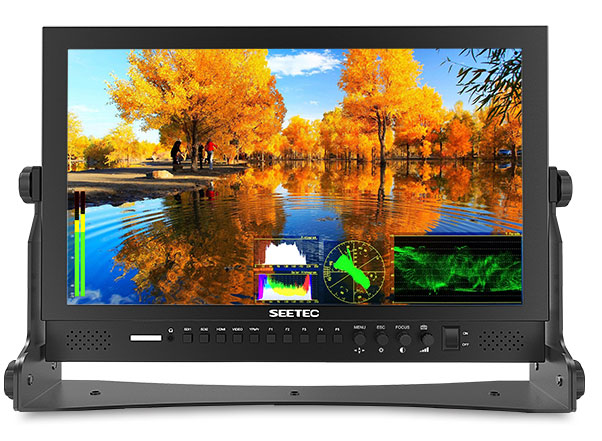

专业级功能特性
真正的专业级监视器!

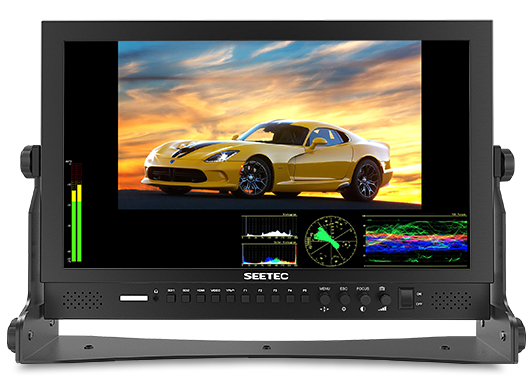

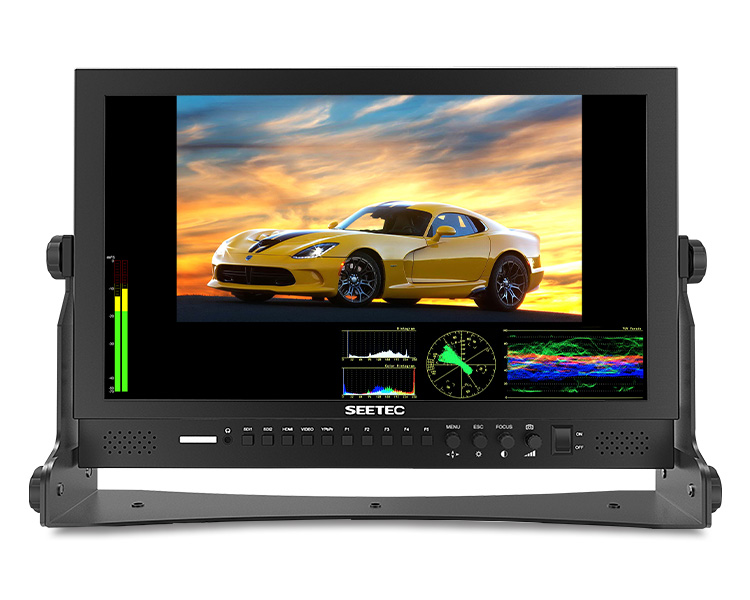

当您需要更精确地分析图像质量,而非简单观看画面时,便可使用P73-9DSW内置的波形监看功能!您可选择波形图(RGB parade / YUV parade / Y parade)、矢量图、直方图和音频电平显示,进行广播级精度的波形监看,获得所需知道的一切视音频信号专业信息。
  • P173-9DSW 矢量图 波形图 直方图

  • P173-9DSW 一键开启全波形模式

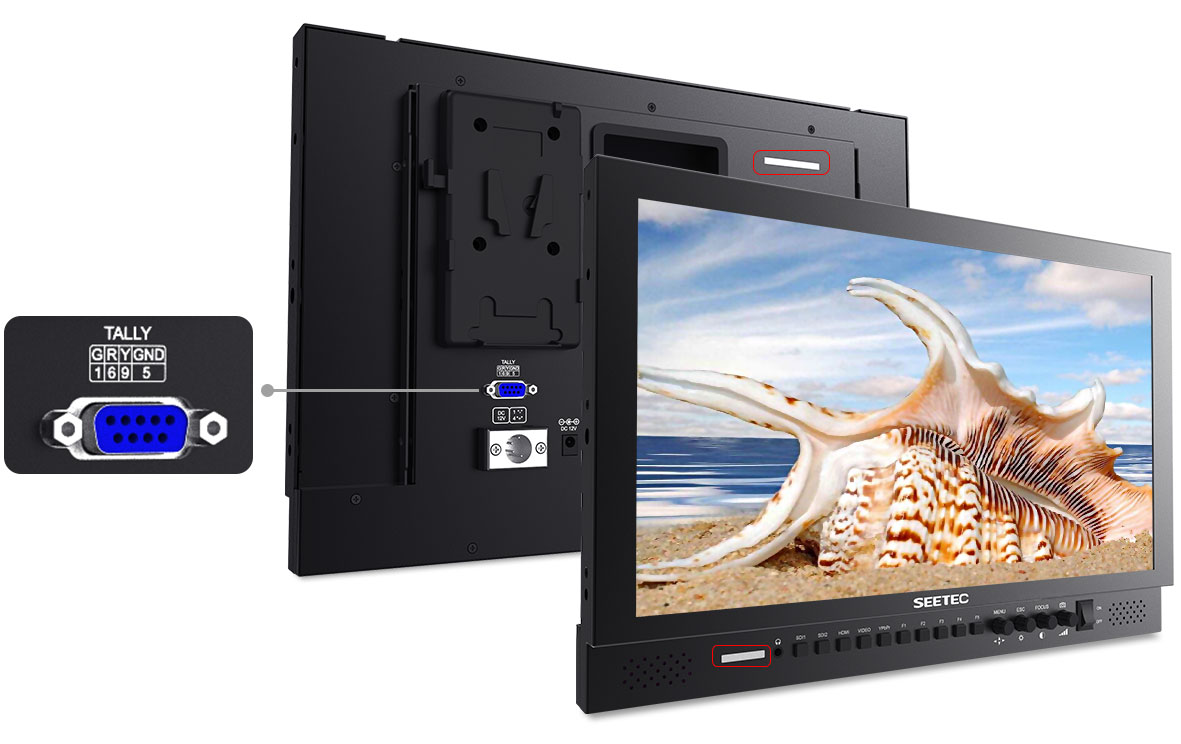

广播级TALLY灯
三路三色指示灯
前后均设置有3色TALLY灯(红、绿、黄),让您在拍片现场随时掌控。

173 seetec 广播级tally 监视器

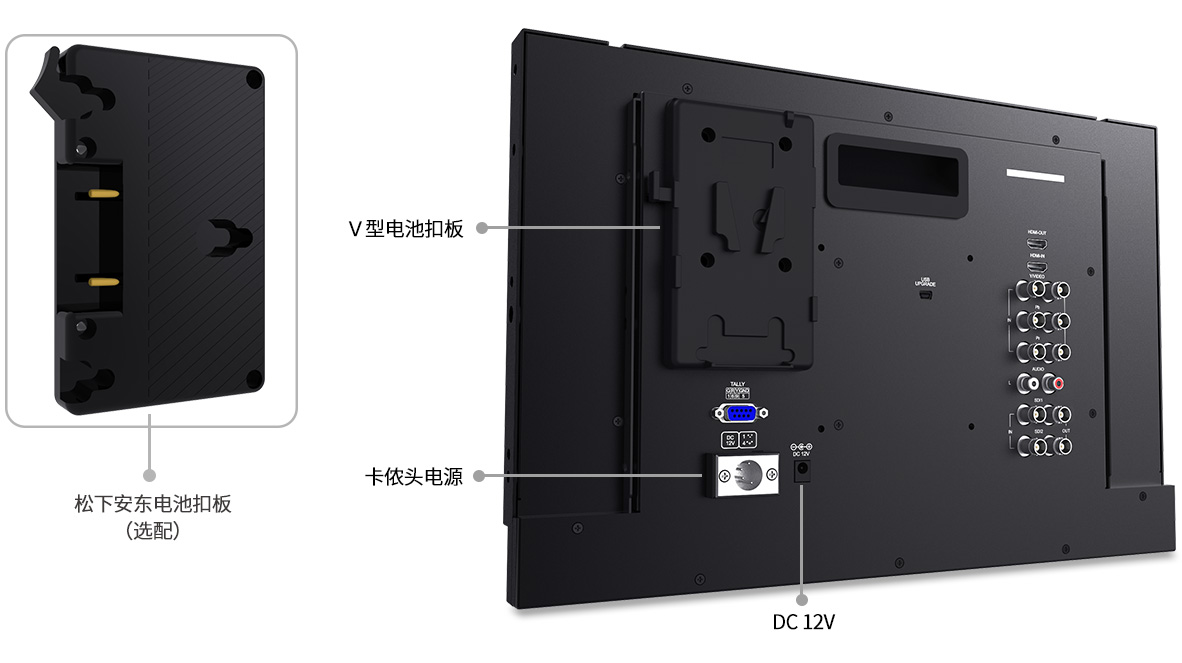

灵活的供电设计
在所需任意地点进行监看!

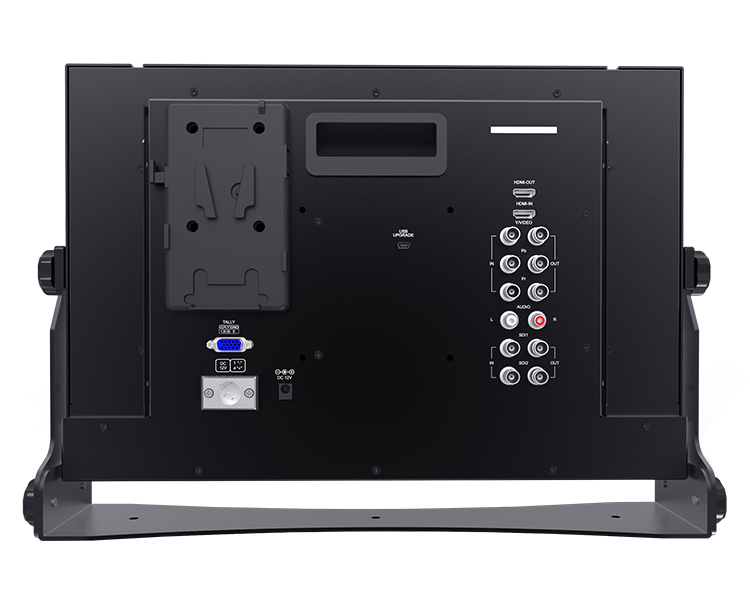

P173-9DSW监视器具有双供电系统:适配器供电或者锂电池供电。采用适配器供电,可通过12V DC电源或者卡侬头电源接口进行供电;锂电池供电可通过索尼V型电池扣板(标配),松下安东电池扣板(选配)进行供电。因此可为您提供极大的灵活性,无论是外景还是演播室制作都能使用。

双供电系统监视器

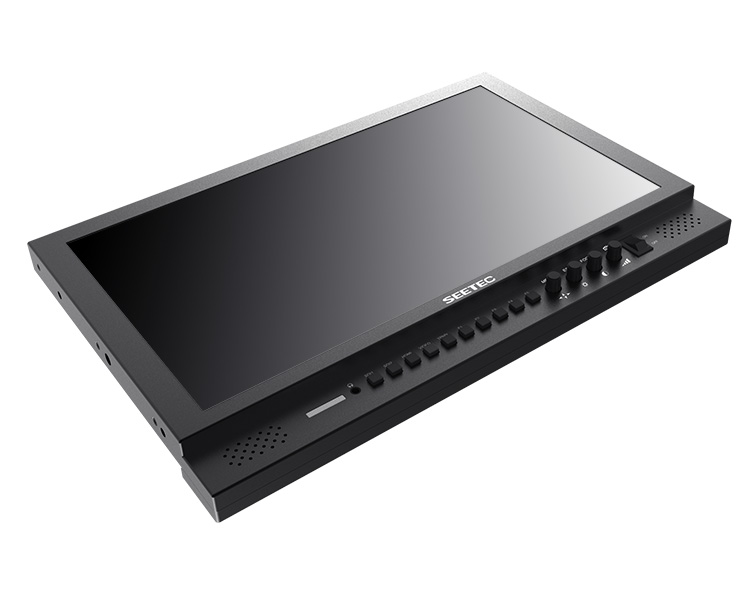

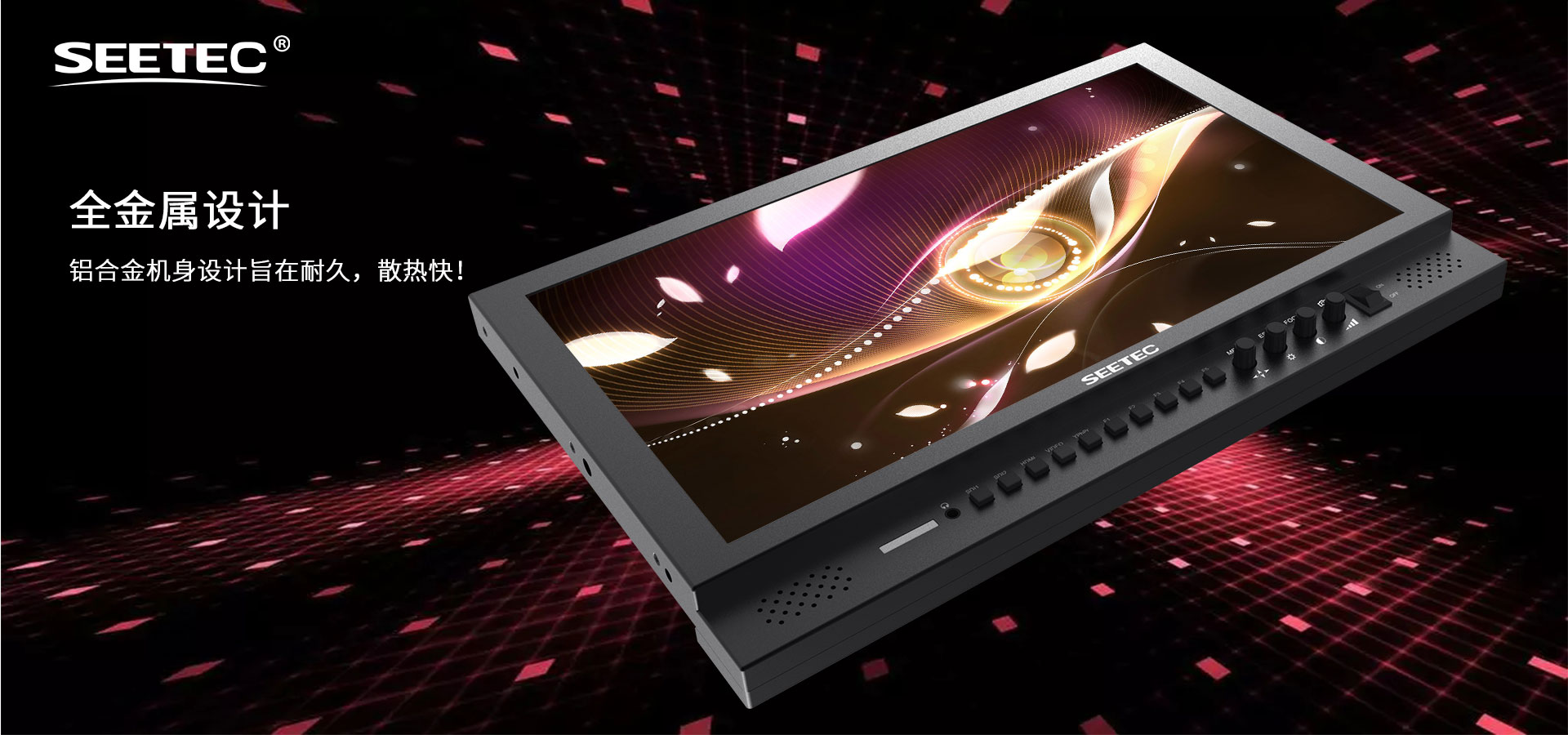

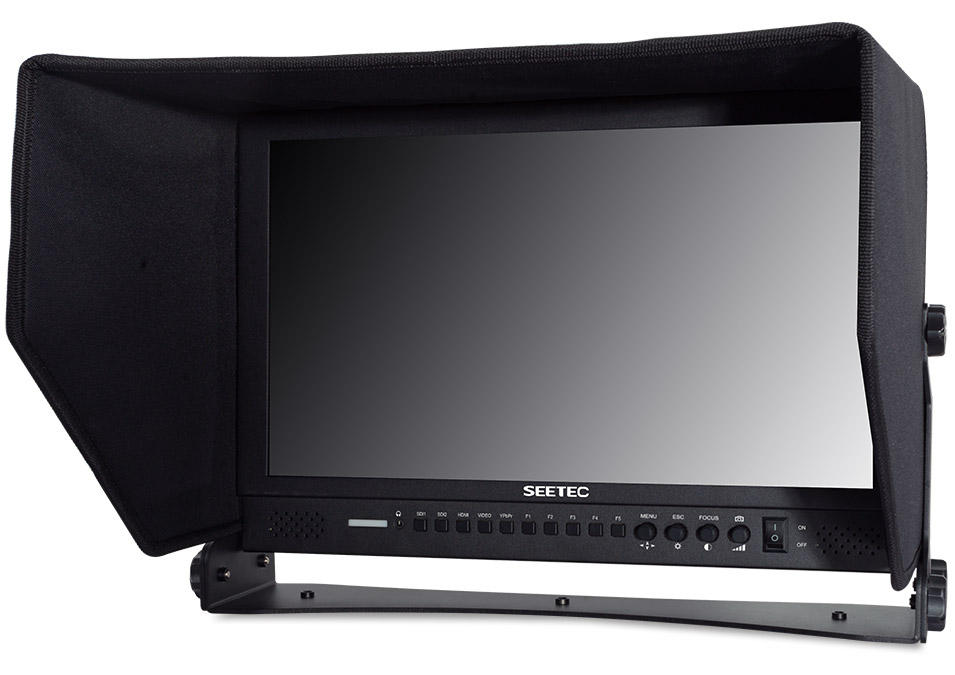

高品质遮阳罩
采用新一代可拆卸、加长型遮阳罩,安装简易,不变形不漏光。在户外阳光环境下,屏幕画面亦清晰可见。



铝壳设计173seetec监视器



1. 1920×1080 全高清分辨率
2. 3G/HD/SD-SDIX2, HDMI输入和环出
3. 3.5mm 耳机孔
4. 3色Tally 指示灯(红, 绿, 黄)
5. 供电方式:DC 12V和四芯卡侬
6. 产品特性:
*波形图(红绿蓝,色差,亮度)
*矢量图
*彩色直方图
*亮度直方图
*音频柱
*辅助对焦(红,绿,蓝,白4色对焦颜色可选)
*伪色彩
*曝光提示(斑马纹)
*单色显示(灰,红,绿,蓝)
*自发生彩条
*扫描模式(自动,过扫描,全屏)
*相机模式
*点对点
*图像放大(标准, 4x, 9x, 16x)
*变形模式(1.3x, 2.0x, 2.0x mag)
*图像翻转(水平,垂直,水平与垂直)
*图像冻结
*九宫格
*中心标记
*安全框(80%, 85%, 90%, 93%, 96%)
*标志线类型(16:9, 4:3, 2.35:1, 1.85:1)
*标志线颜色(红,绿,蓝,白,灰,黑)

*色温调整

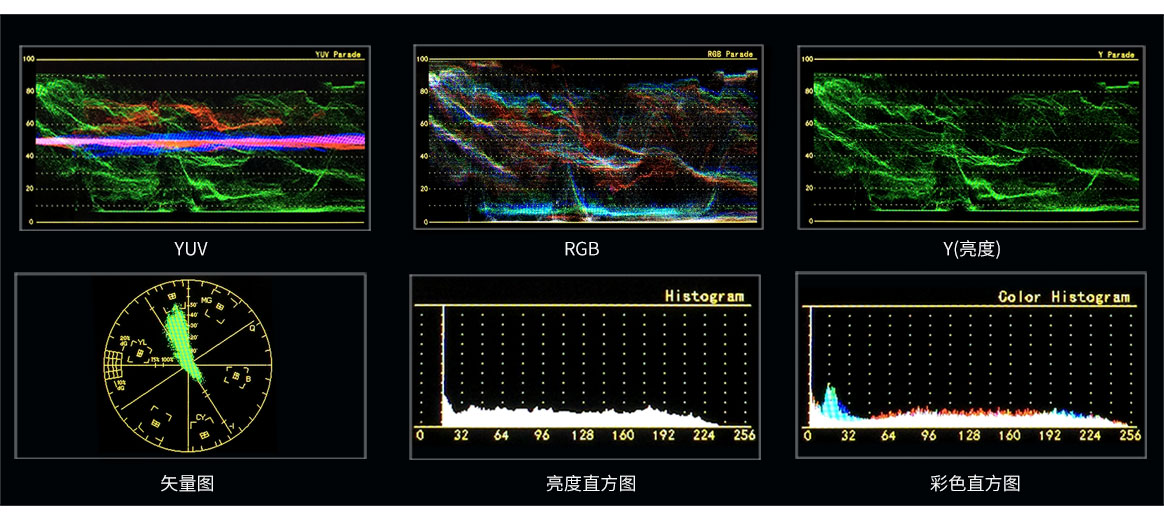

视频分析辅助模式
波形图 / 矢量图 / 直方图

波形图
波形图是一种精确的显示和观测视频画面亮度级别的辅助图形,将视频上每一列像素点的亮度值和分布情况统计出来,支持YUV、RGB、Y (亮度)三种波形。

矢量图
矢量图利用像素点到中心点的距离和角度来显示色彩和分布情况。像素点到中心的距离表示饱和度大小,角度表示色度偏向,摄影师可通过矢量图对画面的整体色彩进行把控。

彩色直方图
颜色直方图可以显示色调分布的图形,能直观地将画面的曝光情况,显示红色,绿色和蓝色通道中重叠直方图。适用于HD-SDI和HDMI信号监测。
波形图 矢量图 直方图

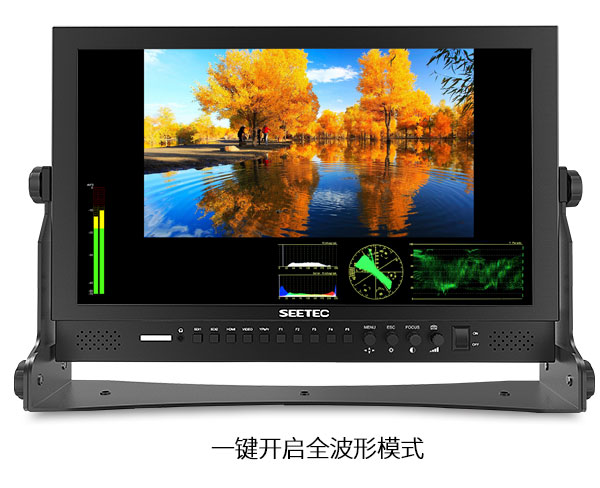

  • 一键全波形模式
    这种模式缩小视频图像,将波形图、矢量图、直方图和音频柱显示在视频的边界,有助于更直观清晰的分析图像。
  • 一键全波形模式



亮度直方图
亮度直方图是用来检查画面亮度的量化工具。该功能展示了一张图像上的亮度分布:沿水平轴的亮度图(左:暗, 右: 黑)而且每一个水平轴上的亮度对应着一个垂直轴上的像素值。
亮度直方图



  • 数字音频解嵌
    通过耳机口输出,在视频中叠加音柱显示与视频实时同步,防止在录制过程中的错误,(低于﹣20dB音柱显示绿色;﹣20dB~﹣09dB音柱显示黄色;高于﹣09dB显示红色)。

  • 数字音频解嵌



辅助对焦
辅助对焦是将画面中最锐利的边缘用红色、绿色、蓝色或白色标示出来,便于摄影师清晰的辨认是否聚焦准确,摄影师可根据被摄物体的不同色调选择聚焦颜色,同时也可以对视频画面进行中心放大。图像放大和辅助对焦在摄像机预览、录制和回放皆可实时操作,无操作延时。
辅助对焦



伪色彩
伪色彩用于协助调节摄像机曝光参数,可以直观的观察和计算视频中的亮度级别,将0-100%亮度值映射为伪色彩,过度曝光物体(高于101IRE)显示为红色,曝光不足物体显示为蓝色,正确曝光的物体显示为绿色和粉红色,在伪色彩画面中可以清晰的看到红色和蓝色区域,即过曝光与欠曝光的区域,以此来提示摄像师是否需要调节摄像机的曝光参数。
伪色彩



斑马纹过曝提示
斑马纹过曝提示是将过度曝光部分的图像区域用动态斜条纹警示出来,提示摄影师是否需要调整摄像机参数,降低曝光值。
斑马纹过曝



单色显示
单色显示用于辅助调整摄像机色彩设置。在单色显示模式下,用户可以切换用红色、绿色、蓝色或者单色来驱动像素点,在此模式下可以更快更准确的调整画面的色调饱和度。
单色显示



  • 自发生彩条
    监视器可以生成标准彩条,帮助摄像师进行色彩校准。

  • 自发生彩条



相机模式
开启相机模式可全屏显示。
相机模式



扫描模式
自动,过扫描,全屏。
扫描模式



点对点
点对点是使摄影师可以1:1的查看原始信号图像,该功能对于捕捉最佳细节至关重要。
点对点



图像放大 (4X, 9X, 16X)
图像放大是将图像放大为4X,9X,16X的高品质特写。
变焦



变形模式
变形模式是配合宽屏幕电影镜头使用,还原真实比例的电影画面。允许您将拍摄到的图像挤压1.3X或2.0X查看,即使你的相机镜头没有变形功能,并且可以放大图像的中心一个2.0X MAG模式,这样你就清晰查看拍摄图像。



镜像模式
镜像模式是将图像实现水平、垂直、水平&垂直三种模式翻转。
图像翻转

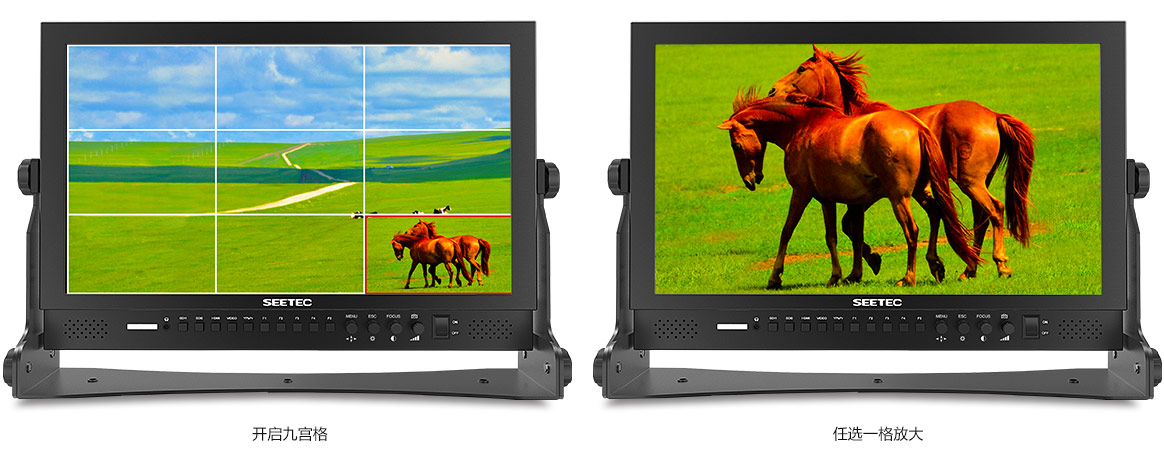

九宫格
九宫格是最为常见、最基本的构图方法,画面面积分成相等的九个方格,摄影师可以选其中一个进行放大查看拍摄图像是否聚焦清晰。
九宫格



中心标记 & 安全框
防止播放时扫描溢出, 导致不该被切的画面而被切掉。SEETEC监视器设有多种画幅安全框标记 (80%, 85%, 90%, 93%, 96%) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行,满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色(红色、绿色、蓝色、白色、黑色和灰色)。
  • 中心标记 安全框
  • 安全框


拍摄标记线
具有多种标记线 (4:3、16:9、2.35:1、1.85:1),并且可以根据不同拍摄色调选择标记线颜色 (红色、绿色、蓝色、白色、黑色、灰色)
拍摄标记线

面板特性
 型号  P173-9DSW
 屏幕尺寸  17.3"
 色彩  16.7M (8-bit)
 分辨率  1920×1080 pixels
 点距  0.1989(H)×0.1989(V) mm
 屏幕比例  16:9
 亮度  400cd/m²
 对比度  600:1
 背光源  LED
 可视角度  80°/80°(L/R) 60°/80°(U/D)

输入
 2 X BNC  3G-SDI
 1 X HDMI  HDMI
 3 X BNC  Y/ Pb/ Pr
 1 X BNC  Video
 2 X RCA  Audio(L/R)
 1 X USB  USB Upgrade
 1 X DB-9  Tally

输出
 2 X BNC  3G-SDI
 1 X HDMI  HDMI
 3 X BNC  Y/ Pb/ Pr
 1 X BNC  Video

音频
 音频输出  耳机孔,扬声器

SDI 支持格式
480i/576i
720p(60/59.94/50/30/29/25/24/23.98)
1080i(60/59.94/50)
1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

HDMI 支持格式
480i/576i/480p/576p
1080i (60/59.94/50)
720p (60/59.94/50/30/29/25/24/23.98)
1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

其他规格
 输入电压  DC10~24V
 消耗功率  ≤27W
 电源接口  DC/ XLR
 电池扣板  索尼V型背扣 (标配); 安东电池背扣(可选)
 工作温度  -10°C~50°C
 储藏温度  -20°C~60°C
 单机尺寸  426L×285H×35.1D mm (不含支架)
 单机重量  2.90kg / 3.50kg (含支架)

功能
* 波形图 (红绿蓝,色差,亮度)
* 矢量图
* 彩色直方图
* 亮度直方图
* 音频柱
* 辅助对焦 (有高,低2档可选;红,绿,蓝,白4色对焦颜色可选)
* 伪色彩
* 曝光提示 (斑马纹)
* 单色显示 (灰,红,绿,蓝)
* 自发生彩条
* 相机模式
* 扫描模式 (自动,过扫描,全屏)
* 图像放大 (标准, 4x, 9x, 16x)
* 变形模式 (1.3x,2.0x,2.0x mag)
* 图像翻转 (水平,垂直,水平&垂直)
* 图像冻结
* 九宫格 (分割图像可选区域放大为满屏)
* 点对点
* 中心标记
* 安全框 (80%,85%,90%,93%,96%)
* 标志线类型 (16:9,4:3,2.35:1,1.85:1)
* 色温调整
* TALLY 指示灯 (红, 绿, 黄)



尺寸图 (单位: mm)

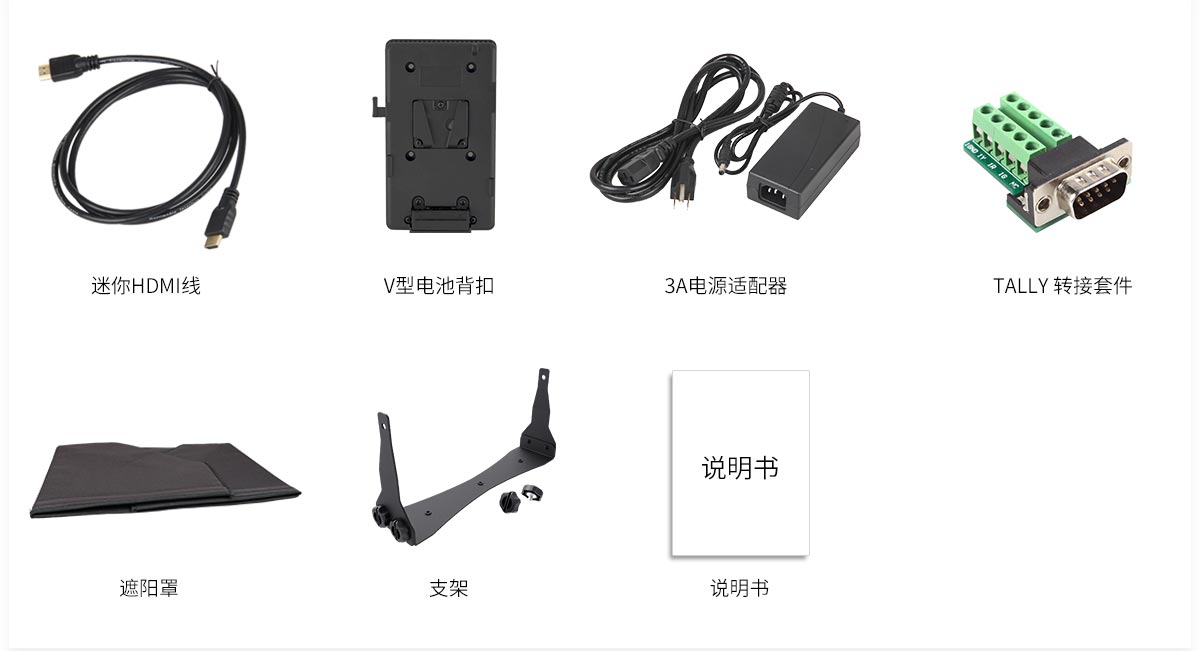

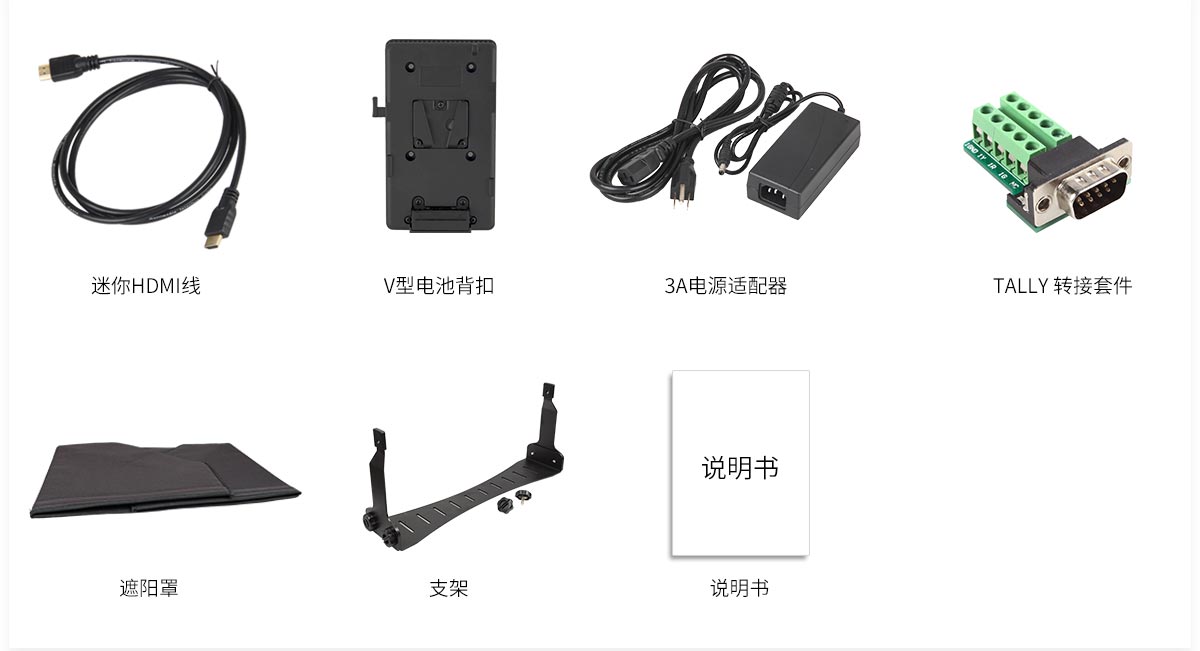

标准配件:
3A电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally转接套件
1× 遮阳罩
1× 铝板底座U型支架
1× 说明书
