SEETEC 17.3" 4K 广播级监视UHD 3840X2160 四路HDMI 四画面分割显示 4K173-9HSD

Hits:

型号:4K173-9HSD

简介

屏幕尺寸:17.3" IPS
分辨率:  3840×2160 pixels
屏幕比例:16:9
亮度:    400cd/m²

输入

SDI、 HDMIx4、 DVI、 VGA、 Audio(L/R)

输出

SDI、 耳机孔、 扬声器

下载

pdf Shop/2017/9/SEETEC-4K监视器-DM1.jpg

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件

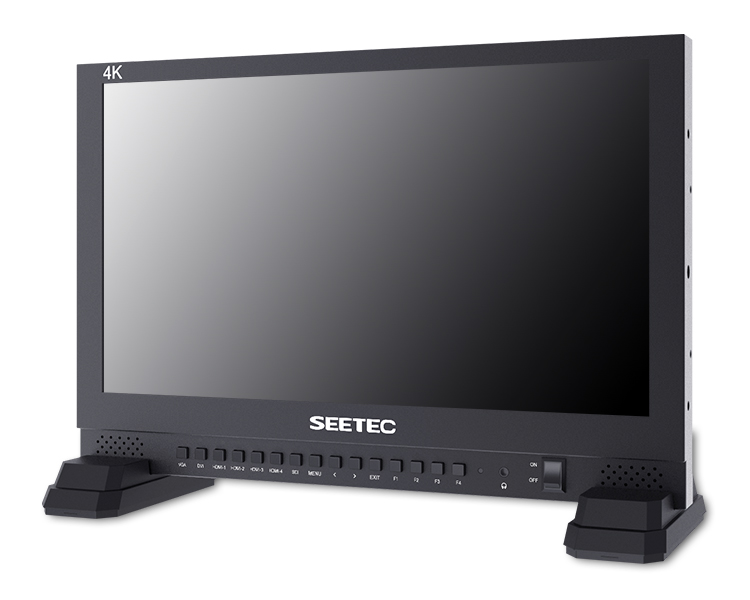

4K173-9HSD-384-4K超高清摄影监视器



4K173-9HSD-384-3840X2160四画面显示4K173-9HSD-384-4KHDMI-IPS屏



SEETEC 4K173-9HSD是配备了4路4K HDMI输入,3G-SDI输入环出的超高清分辨率广播级监视器,可为您呈现高达2160p60的原生臻美影像。
这台专业的广播级监视器支持Ultra HD 3840x2160分辨率,在电影拍摄显示中带无以伦比的清晰度。

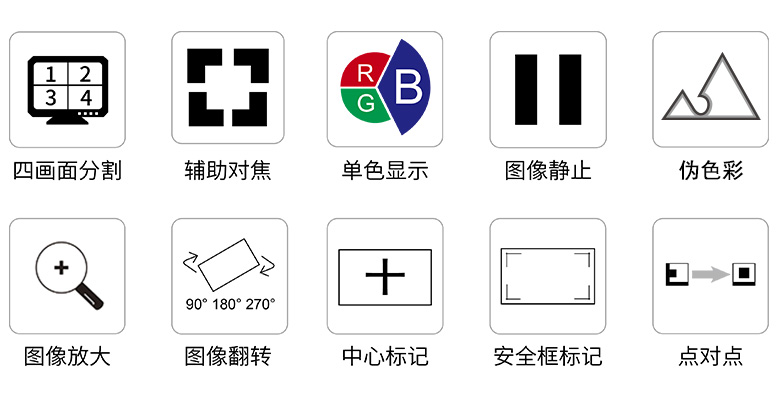

它有着金属机身设计,内置控制面板,并配备四画面分割、辅助对焦、单色显示、图像静止、过扫描、图像放大、图像翻转、中心标记、安全框标记、点对点、色温等精彩功能,让您轻松检查所有机位是否准确对焦并确保颜色一致。

专业广播级4K监视器

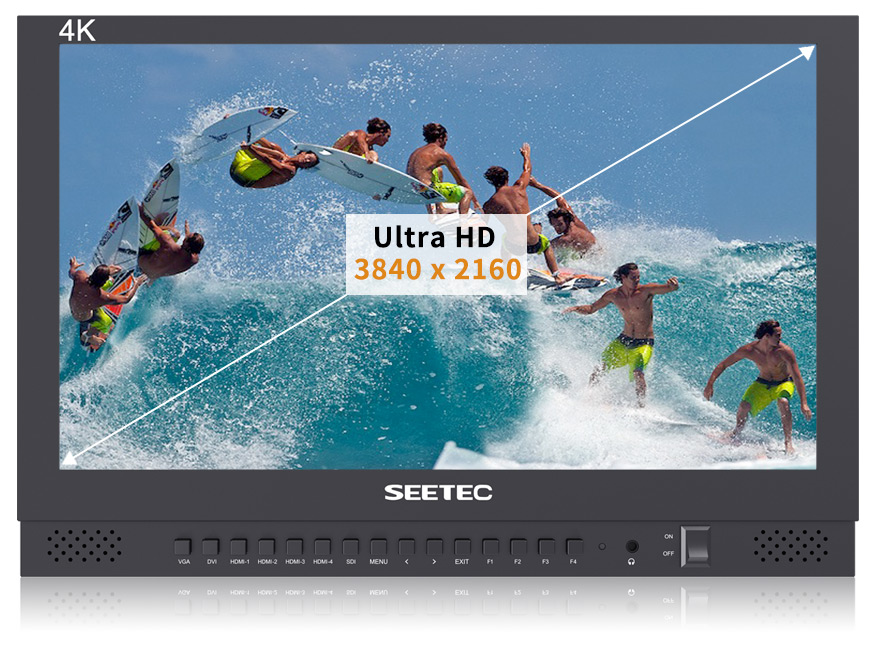

无可挑剔的超高分辨率
UHD
3840 x 2160,17寸大屏每一粒像素都清晰可辨
SEETEC 4K173-9HSD能驾驭SD、HD-SDI、3G-SDI、4K HDMI 2160P等各种格式的影像,能为您提供极具前瞻性的监看解决方案。这款超高分辨率Ultra HD监视器甚至在60p的高帧率下也能让来自HDMI输入的3840 x 2160分辨率影像中的每一粒像素都清晰可见!如此强大的高帧率支持对于体育类的快速运动画面来说是更佳选择,为您提供具有前瞻性的设计!

seetec-4K173-9HSD-384-173-inch-ultra-hd-3840x2160-production-monitor1



更理想的监看效果
IPS 178°广视角,带来真实的视觉享受
SEETEC 4K173-9HSD的显示屏拥有超宽178º可视角度,即使多人同时监看也能确保每人都轻松获得4K分辨率带来的优质画面。此外,超高对比度能保证图像色彩鲜活,让您能够欣赏到更为逼真细腻的画面。

4K173-9HSD-384-IPS-178-wide-view-monitor

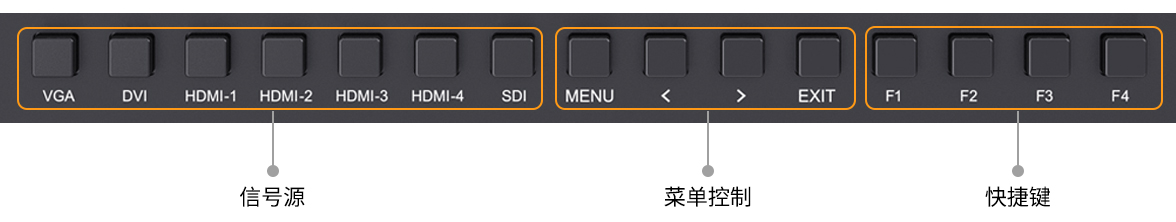

前面板控制
所有技术控制只需轻轻一按!
当您忙碌于拍摄现场时,需要的是能轻松控制的设备,如快速启用辅助拍摄功能和选择输入信号等。这些4K173-9HSD都已为您考虑周详。其高品质按钮坚固耐用,经得起长年累月的反复使用,让您在制作过程中可以快速获得所有高技术的专业播出控制。

4K173-9HSD-384-前面控制面板

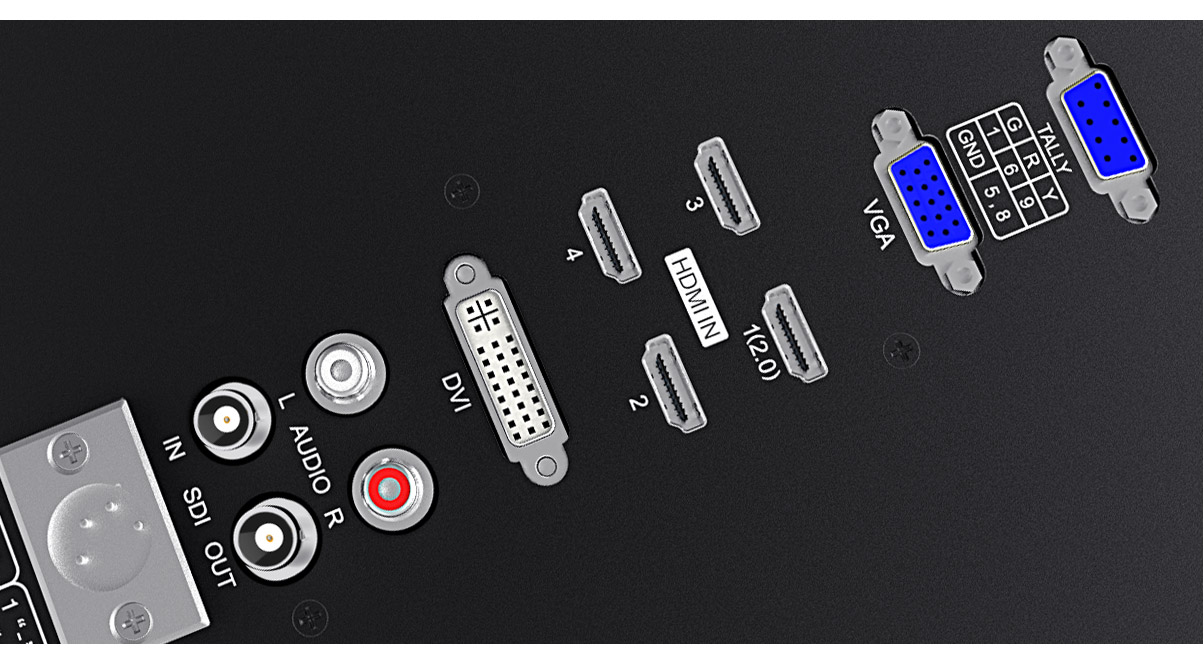

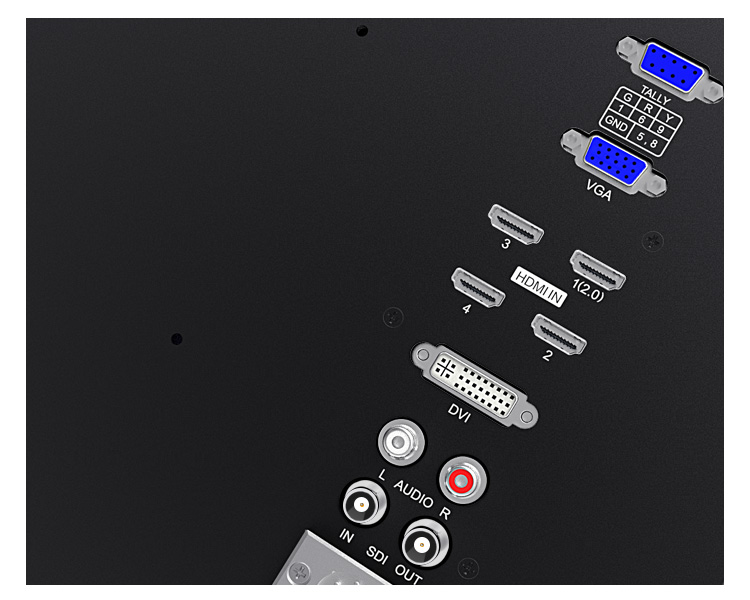

众多专业接口
连接多达
5台摄影机
SEETEC 4K173-9HSD作为专业的广播级监视器,配备了众多HDMI接口供您使用!它们搭载4路4K HDMI和1路3G-SDI输入可连接多达5台摄影机、计算机或其他信号源,并且支持1080p60的所有SD/HD格式!您可以使用消费级的HDMI摄影机,或者专业的SDI广播级摄影机。您将获得同步输入、模拟音频输入!

4K173-9HSD-3G-SDI-4xhdmi-dvi4K173-9HSD-384-vga-audio-tally

4K173-9HSD-384-professional-broadcast-SDI-monitor

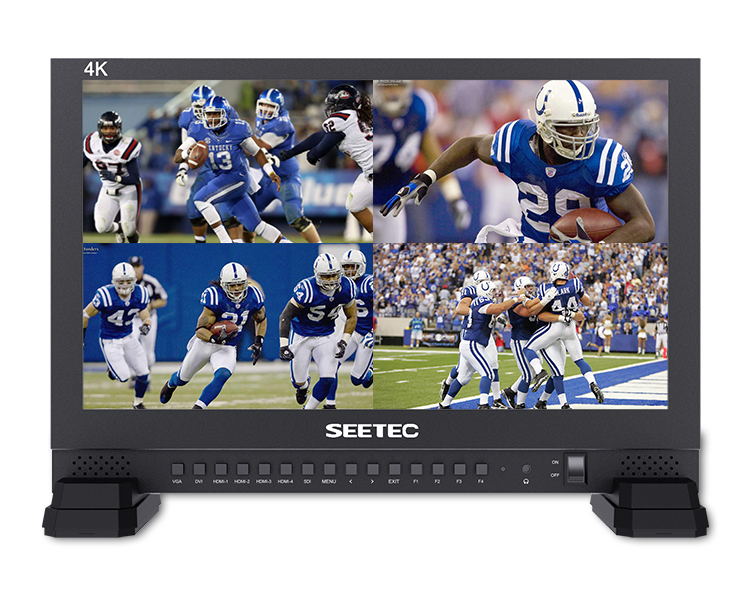

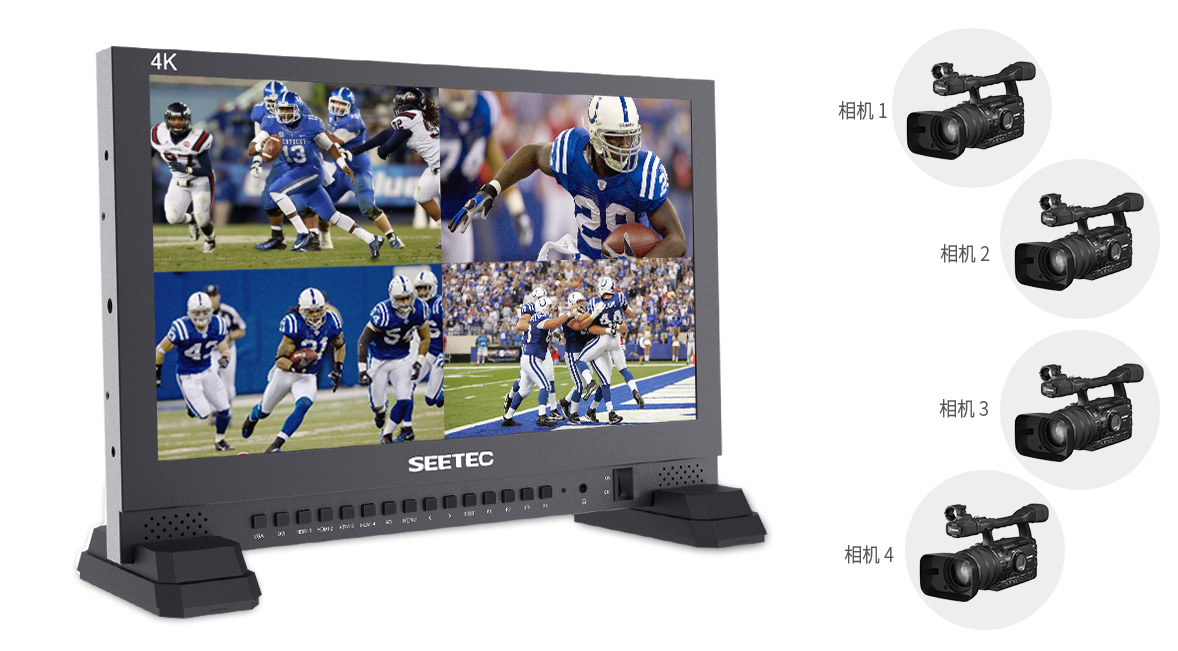

四画面显示
在一个监视器上看到更多视频源
制作多机位现场节目时,同时查看到更多视频源将大大提升效率。而4K173-9HSD搭载4路4K HDMI输入、1路SDI输入环出、DVI、VGA且支持四画面、双画面、单画面监看的功能,让您随时随地获得完美的多机位监看方案!

4K173-9HSD-384-4画面分割4K监视器

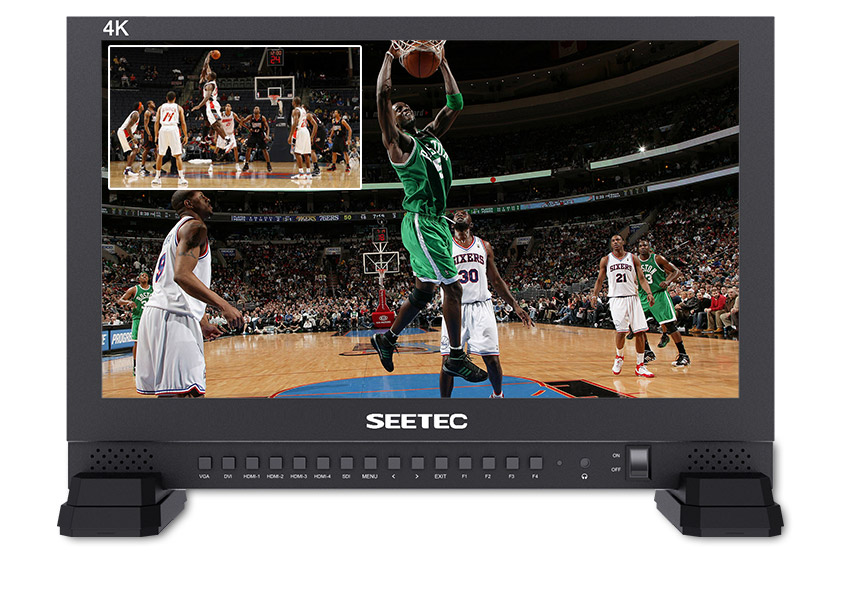

双画面显示
精彩的画中画效果!
SEETEC 4K173-9HSD具有画中画功能,可实时调节直播视频的位置、大小。您可以调整亮度、对比度、色调、饱和度、锐利度、背光,创建专业的画中画画面。您可以在转播体育比赛、培训视频、采访、甚至是游戏比赛时,利用画中画效果吧评论员叠加在画面之上。

duai-view-4k-monitor1

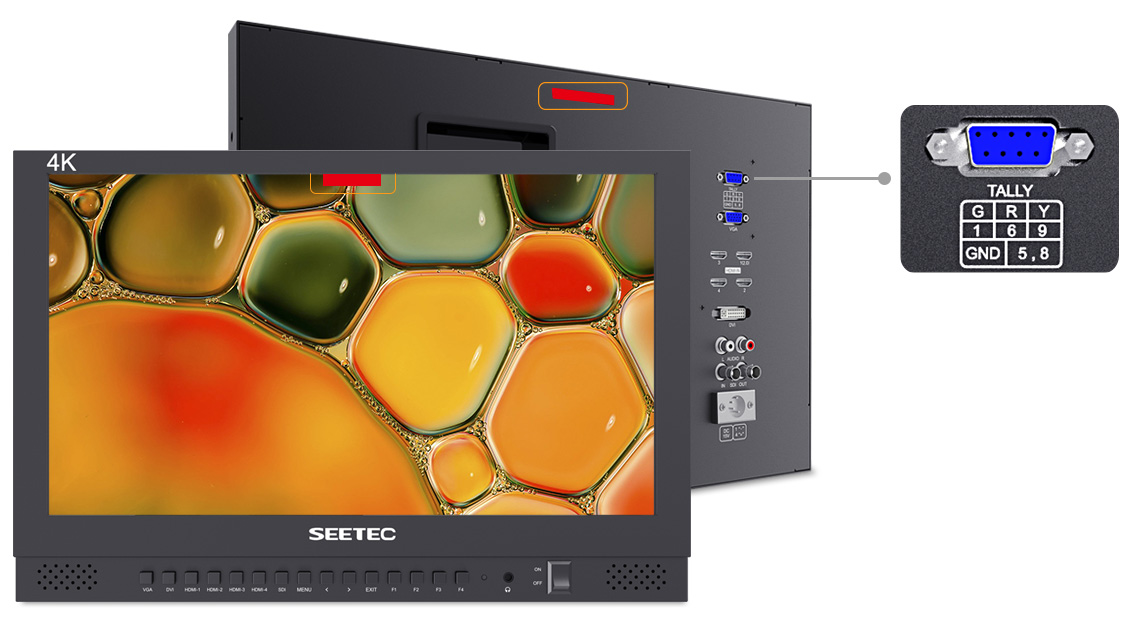

三色TALLY显示
便于现场操控摄影机运作
4K173-9HSD支持tally功能,是现场播出工作的理想选择。4K173-9HSD设有绿色、红色和黄色的tally信号。也就是说在现场制作期间,通过连接监视器背面的Tally接口,您可以知晓哪路信号正在记录或播出,或知道切换台的预览输出上插入的摄像机是哪一台。

seetec-4K173-9HSD-384-3-color-Tally-Light-monitior

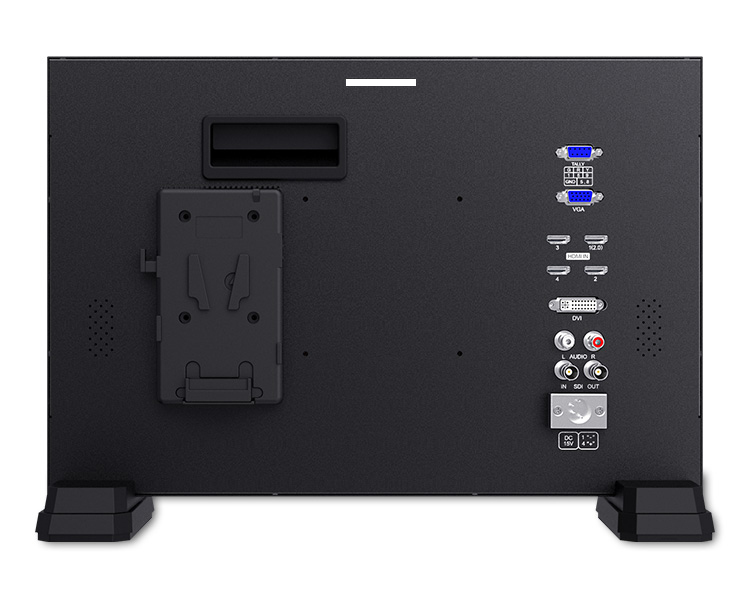

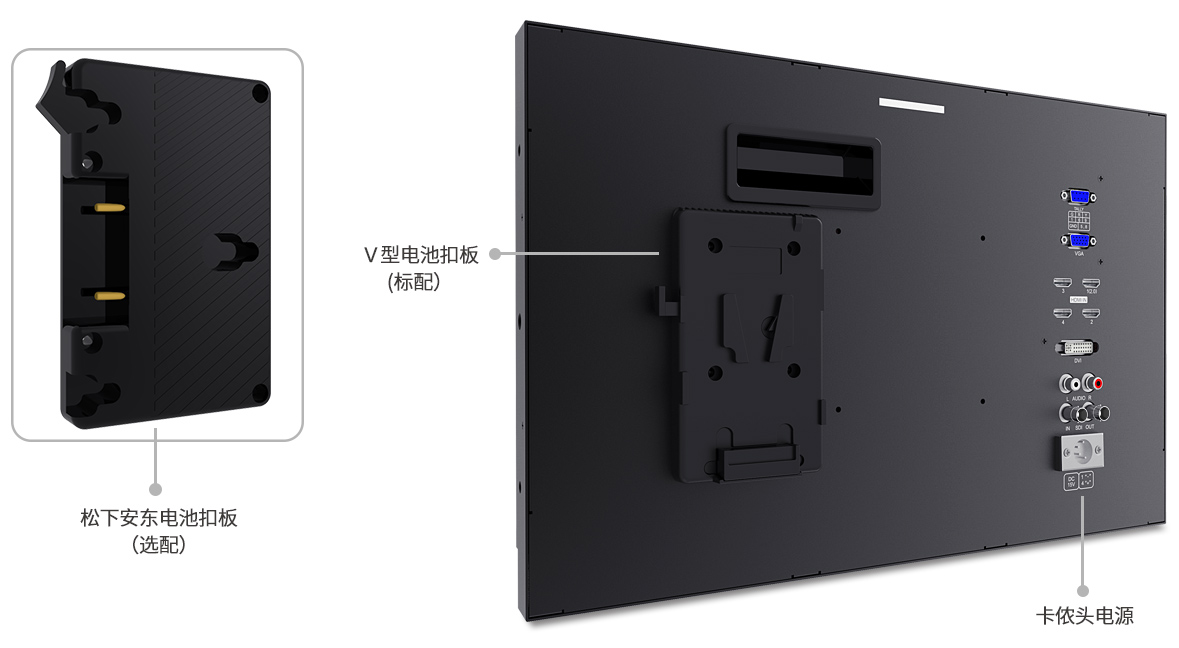

不间断供电
插入电源或安装电池实现移动应用
不论是处理SD、HD或是Ultra HD,4K173-9HSD都是一款广泛适用的监视器,它的各项强大功能是用于现场直播、广播的不二之选!配备的卡侬头电源,任何地方都可使用!如在现场拍摄,您可使用外接电池,而棚内或后期制作室使用时则可连接标准电源。

4K173-9HSD-384-V型扣板XLR供电监视器

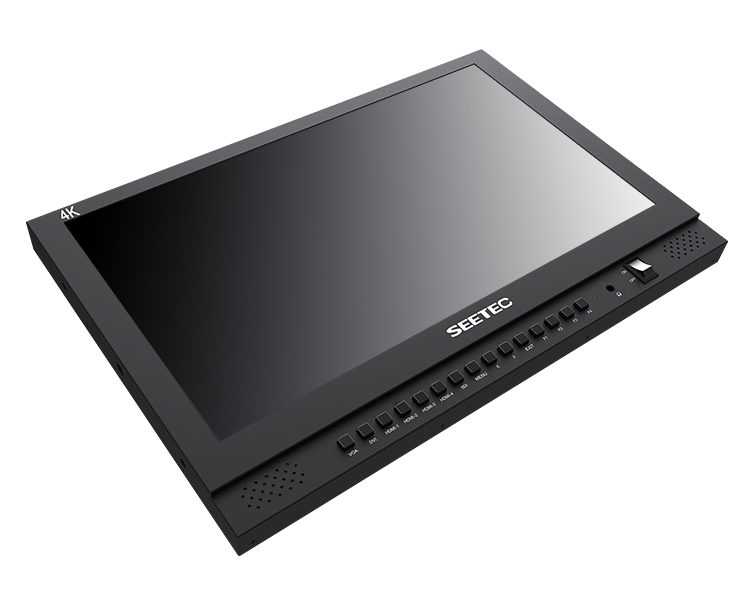

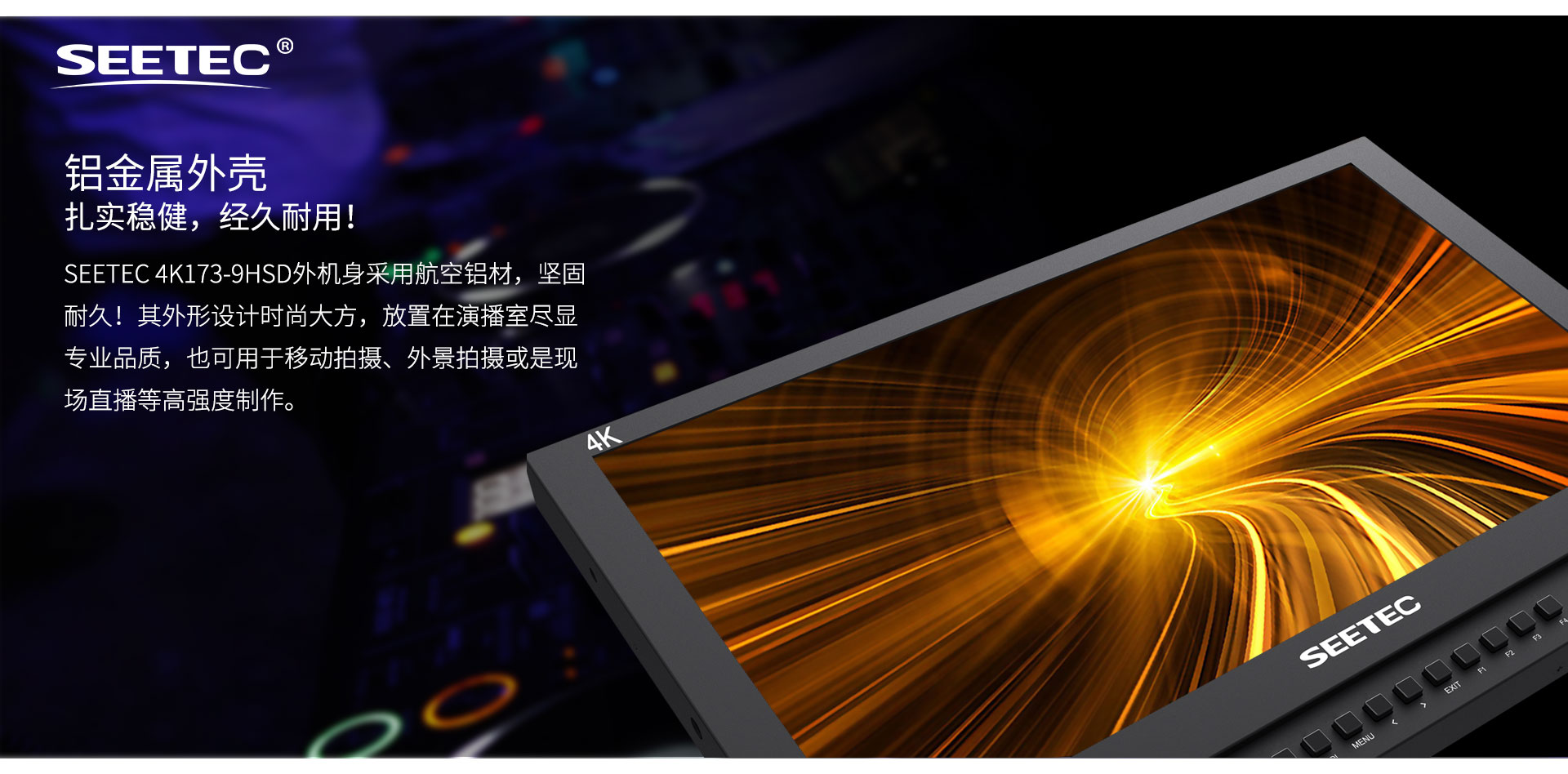

4K173-9HSD-384-铝金属外壳广播级监视器

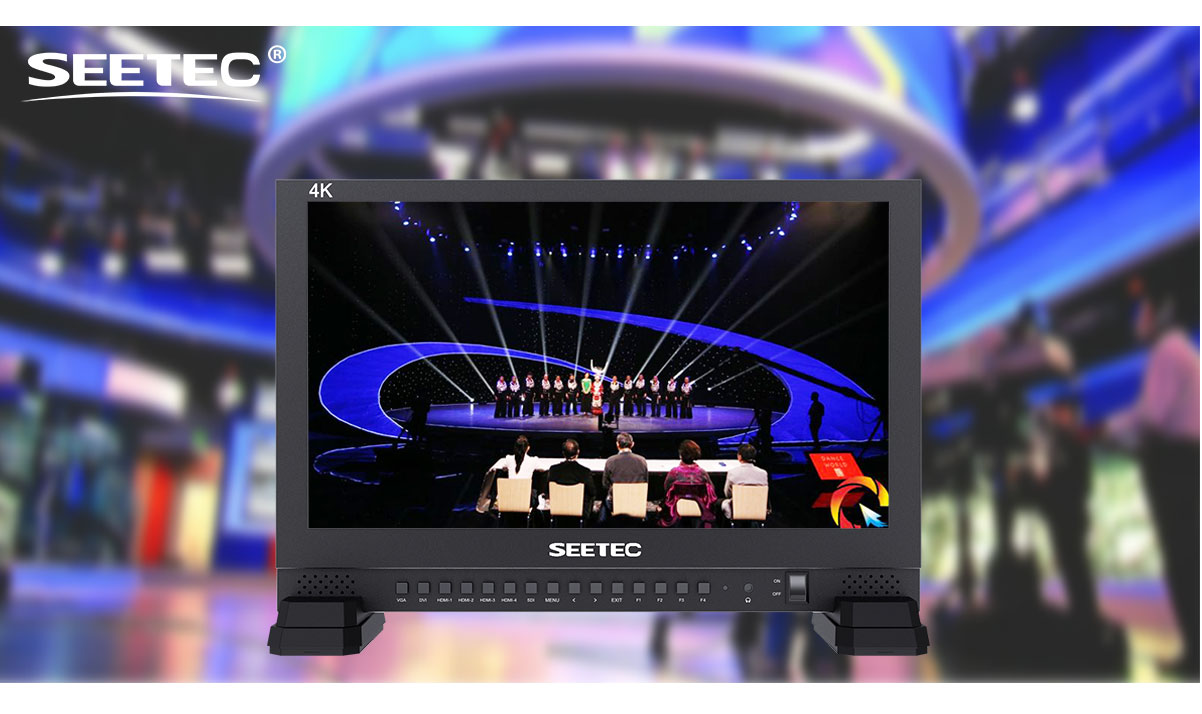

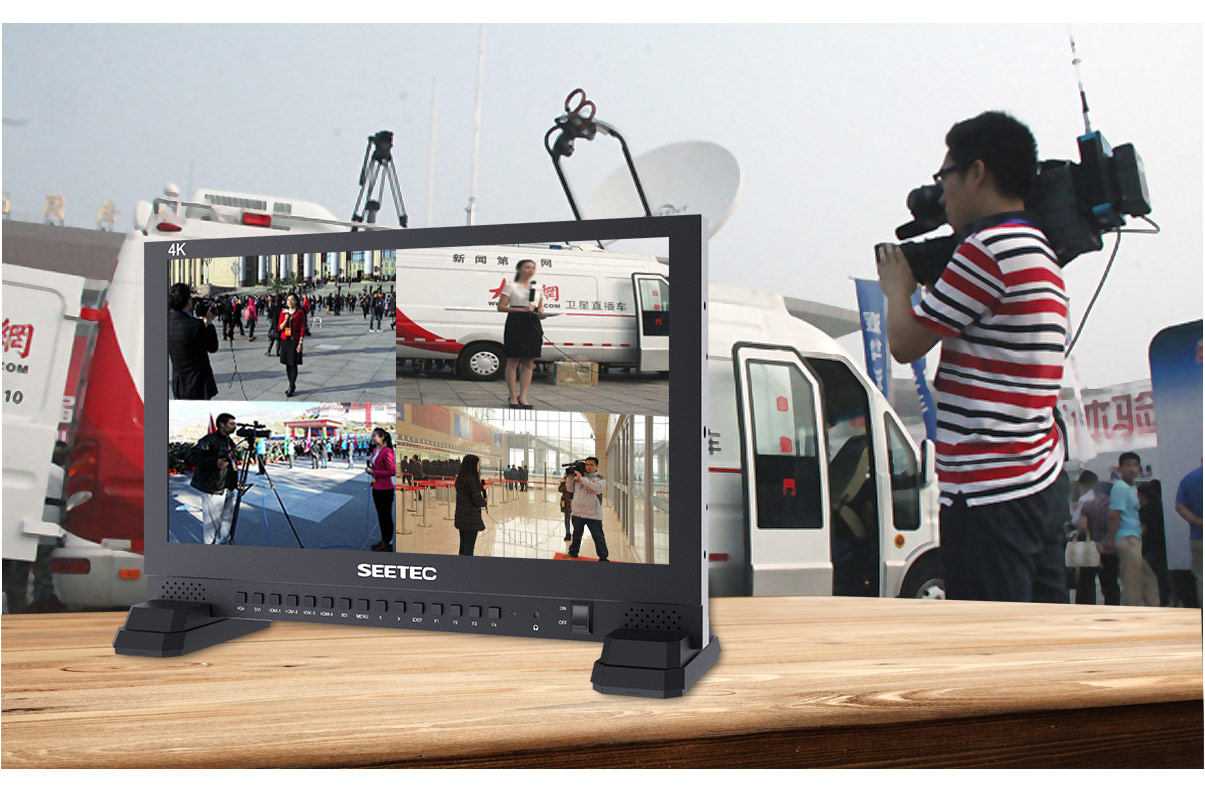

现场制作监视器
将现场活动打造成专业的HD电视节目!
4K173-9HSD监视器是制作精彩创意的HD节目现场直播高效、经济的解决方案!它非常适合电视台、专业体育比赛、音乐会、演讲等场景的使用。它们能够满足您室外多机位摄像机外拍监看需求。

4K173-9HSD-384-现场制作监视器

1. 宽视角,4K 分辨率(3840 x 2160),丰富的色彩层次
2. HDMIX4, 3G-SDI, DVI, VGA, Audio(L/R) 输入和3G-SDI 环出
3. 产品特性:
* 画面分割设置 (1P, 2P LR, 2P TB, 2P PIP, 4P)
* 专业辅助对焦
* 过扫描
* 显示旋转 (0°, 90°, 180°, 270°)
* 单色显示 (红, 绿, 蓝, 灰)
* 画面静止
* 图像放大
* 点对点
* 中心标记
* 框型标记 (80%, 85%, 90%, 93%, 96%)
* 线条颜色 (红, 绿, 蓝, 白)

4. 前置3.5mm 耳机孔, 内置扬声器
5. 3色Tally 指示灯(红, 绿, 黄)

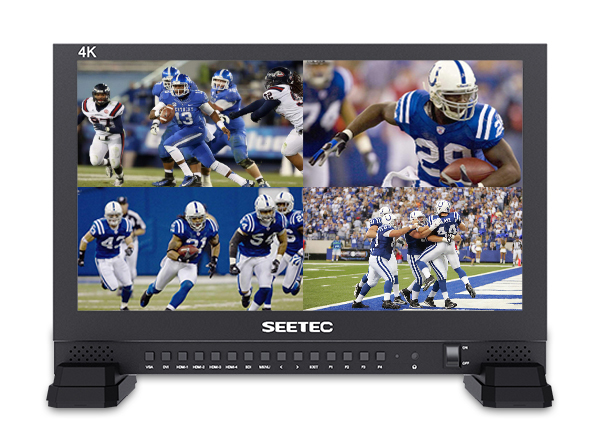

  • 四画面显示
    支持4路4K HDMI,1路3G-SDI,VGA, DVI输入



双画面显示
双画面显示分为左右(左右画面比例4档可调)、上下和画中画三种画面显示模式,可满足您不同的画面显示需求。





画面交换
在双画面和四画面模式下,可以通过此功能互换画面。



辅助对焦
将亮度对比高的轮廓用白线表示出来,如果轮廓的线越多越明显,表示摄像机镜头在此处聚焦。对于摄影师来说,使用白边聚焦功能相比起直接观察图像进行聚焦,能更快调整摄像机镜头达到聚焦效果。如果使用变焦镜头进行拍摄(摄像机多是变焦镜头),建议将被摄物体拉近聚焦,处于焦点以内的物体,将会出现轮廓线,而焦点以外的物体则没有。



单色显示
单色显示用于辅助调整摄像机色彩设置。在单色显示模式下,用户可以切换用红色、绿色、蓝色或者单色来驱动像素点,在此模式下可以更快更准确的调整画面的色调饱和度。



点对点
点对点是使摄影师可以1:1的查看原始信号图像,该功能对于捕捉细节至关重要。

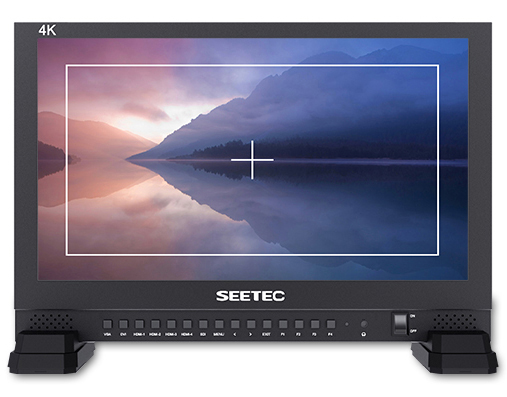

中心标记 & 安全框
防止播放时扫描溢出,导致不该被切的画面而被切掉。设有多种画幅安全框标记(80%, 85%, 90%, 93%, 96%) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行,满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色(红色, 绿色, 蓝色, 白色)



扫描模式



显示旋转
显示旋转是在单画面下可以实现90°、180°、270°三种模式翻转。



面板特性
 型号  4K173-9HSD
 屏幕尺寸  17.3" IPS
 色彩  16.7M colors (8-bits)
 分辨率  3840×2160 pixels
 点距  0.0995 x 0.0995 mm
 屏幕比例  16:9
 亮度  400cd/m²
 对比度  1000:1
 背光源  LED
 可视角度  89°/89°(L/R) 89°/89°(U/D)

输入
 4 X HDMI  HDMI (HDMI2.0x1 支持4K 60HZ; HDMI1.4x3 支持4K 30HZ)
 1 X BNC  SDI
 1 X DVI  DVI
 1 X VGA  VGA
  2 X RCA  Audio(L/R)
 1 X DB-9  Tally

输出
 1 X BNC  SDI

音频
 音频输出  耳机孔, 内置扬声器

SDI 支持格式
480i/576i
720p(60/59.94/50/30/29/25/24/23.98)
1080i(60/59.94/50)
1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

HDMI 支持格式
HDMI 2.0: 4K UHD 2160p (23.98/24/25/29.97/30/50/59.94/60)
HDMI 1.4: 4K UHD 2160p (23.98/24/25/29.97/30)
480i/576i/480p/576p
1080i (60/59.94/50)
720p (60/59.94/50/30/29/25/24/23.98)
1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

其他规格
 输入电压  DC12~24V (XLR)
 消耗功率  ≤22W
 工作温度  -10°C~50°C
 储藏温度  -20°C~60°C
 单机尺寸  425L×285H×27.3D mm (不含支架)
 单机重量  2.50kg (不含支架)

功能
* 画面分割设置 (1P,2P LR,2P TB,2P PIP,4P)
* 辅助对焦
* 过扫描
* 显示旋转 (0°, 90°, 180°, 270°)
* 单色显示(红, 绿, 蓝, 灰)
* 画面静止
* 图像放大
* 点对点
* 中心标记
* 框型标记 (80%, 85%, 90%, 93%, 96%)
* 线条颜色 (红, 绿, 蓝, 白)
* 色温调节
* 3色Tally 指示灯 (红,  绿,  黄)

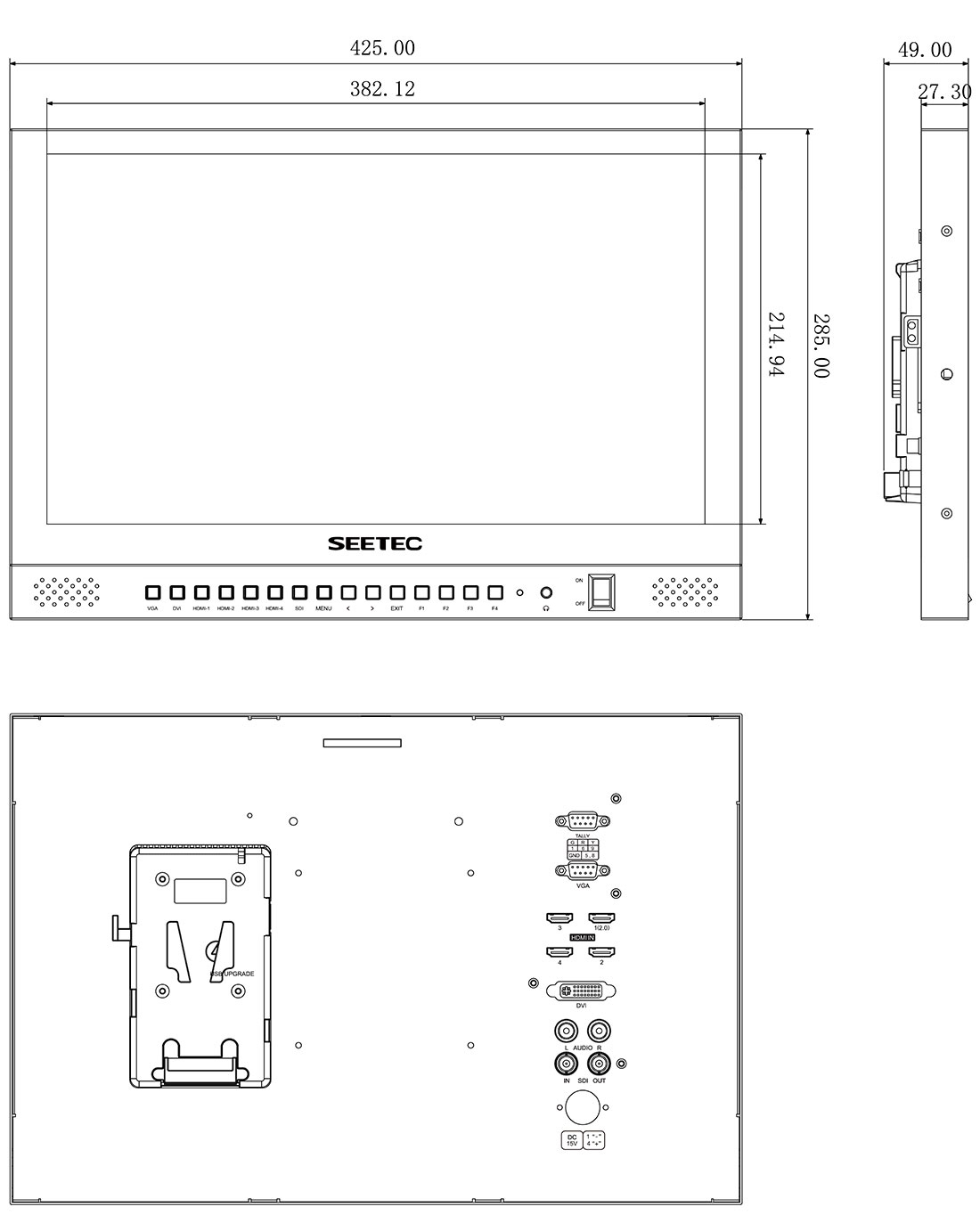

尺寸图 (单位: mm)

为电视节目注入广播级高端品质
不论您是播出机构、学生、教育工作者、摄像师还是网络播客4K173-9HSD都是您的理想搭档,它能帮助您创作出具有广播级品质的直播节目。这款监视器配备HDMI和SDI接口,因此可连接包括消费级摄影机、计算机、视频游戏机乃至高端广播级摄影机在内的各类设备!

播出制作
在节目拍摄采用多机位摄制时,需同时看到各路摄像机画面、图文及节目画面。不论何种视频格式,4K173-9HSD都能让各种画面元素一览无遗!Ultra HD分辨率显示屏清晰无比,您可轻松检查所有机位是否准确对焦并确保颜色一致!这对于实况体育和演播厅节目等制作场合来说是理想之选!



婚庆现场制作
留住幸福每一刻!运用多机位拍摄就能更好的去捕捉细节。使影像内容更丰富、细腻,提高了婚礼碟片的保存价值和观赏性;可以使画面和内容表现的范围更加宽广、舒展一些,角度更丰富一些,画面更细腻一些,内容更生动一些,应对现场的精彩瞬间也相对从容一些。

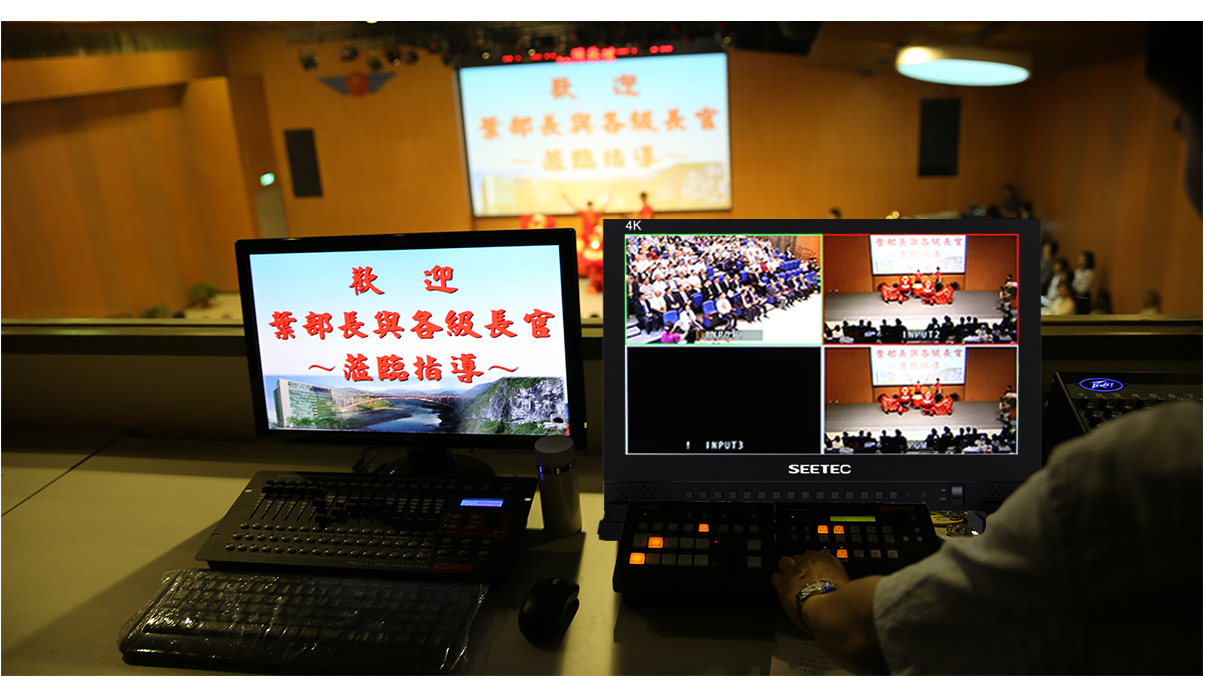

会议和研讨会
在演讲者画面和计算机演示文稿之间即时切换!您可以使用画中画模式监看效果!

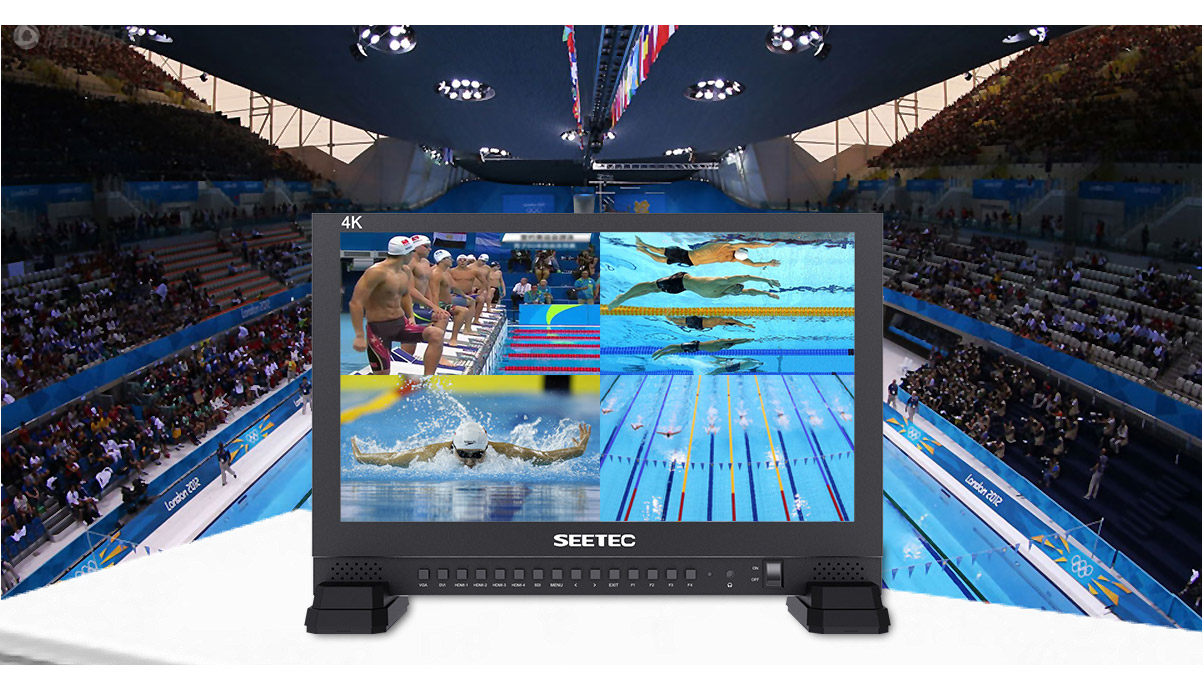

实况体育
如今,在体育场馆采用多机位部署变得日渐简化,要创作出一套拥有广播级品质的高清现场切换节目已再非难事!添加自定义的球队图文,甚至让解说员站在绿屏前面,然后抠像进入虚拟布景!

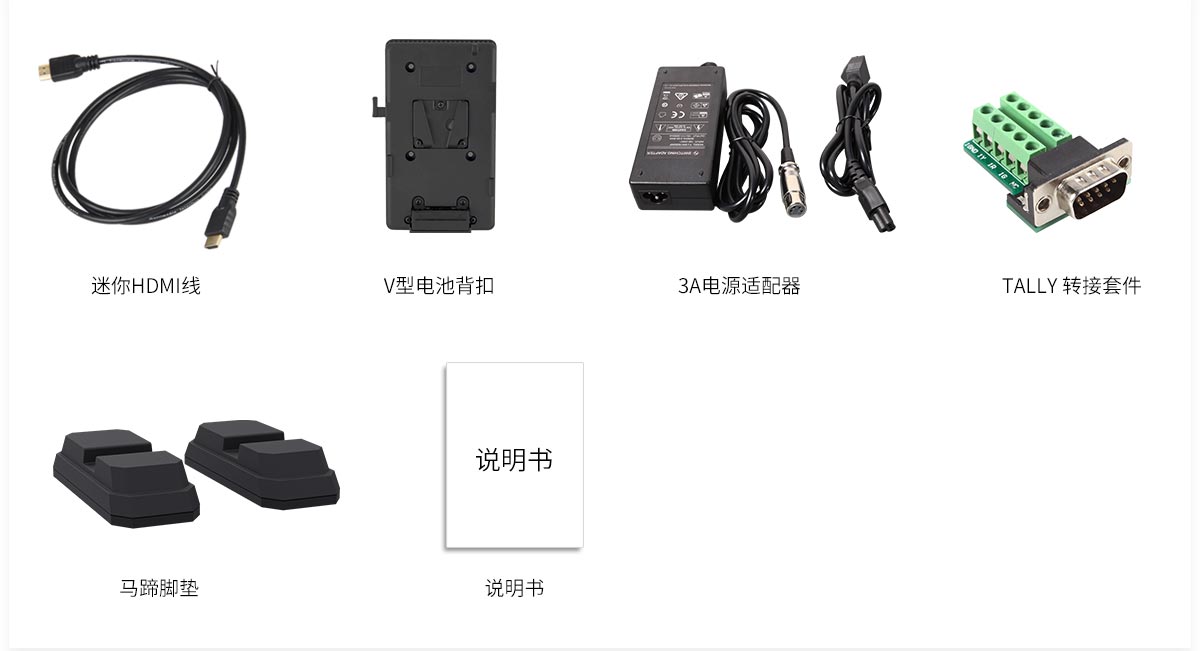

标准配件:
1× 3A 电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally 转接套件
1× 马蹄脚垫
1× 说明书
