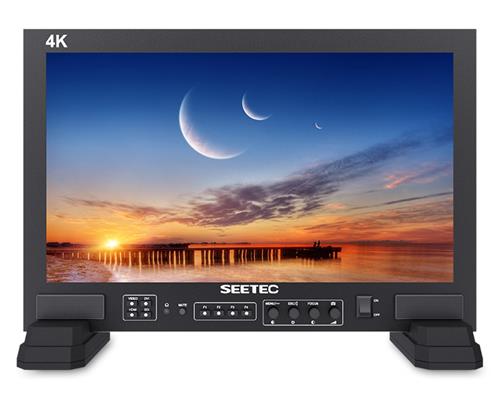

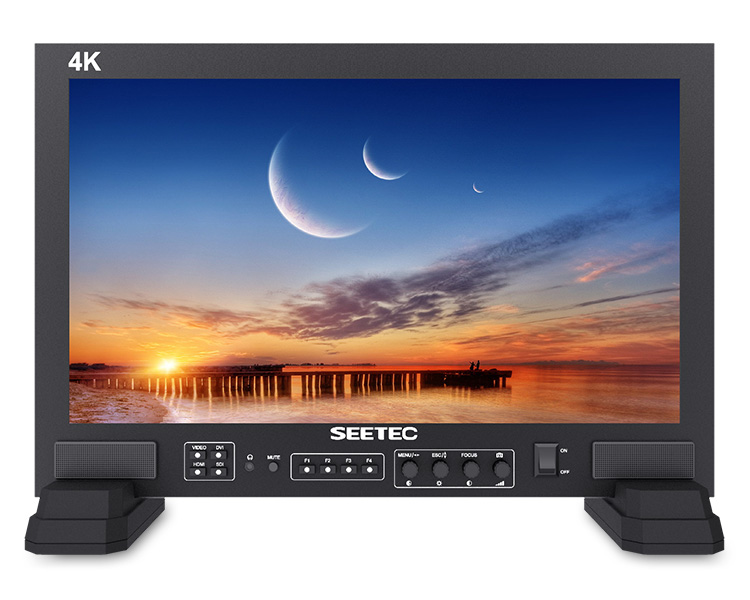

SEETEC 17.3" 3G-SDI 4K HDMI 广播级演播室监视器 全高清1920x1080 FS173-S4K

Hits:

型号:FS173-S4K

简介

屏幕尺寸:17.3"
分辨率:  1920x1080 pixels
屏幕比例:16:9
亮度:    300cd/m²

输入

3G-SDI、 HDMI、 Video、 Audio(L/R)、 DVI-I、 RS485

输出

3G-SDI、 HDMI、 Video、 RS485、 耳机孔、 扬声器

下载

pdf Shop/2017/11/FS215-S4K FS173-S4K-DM.jpg

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件

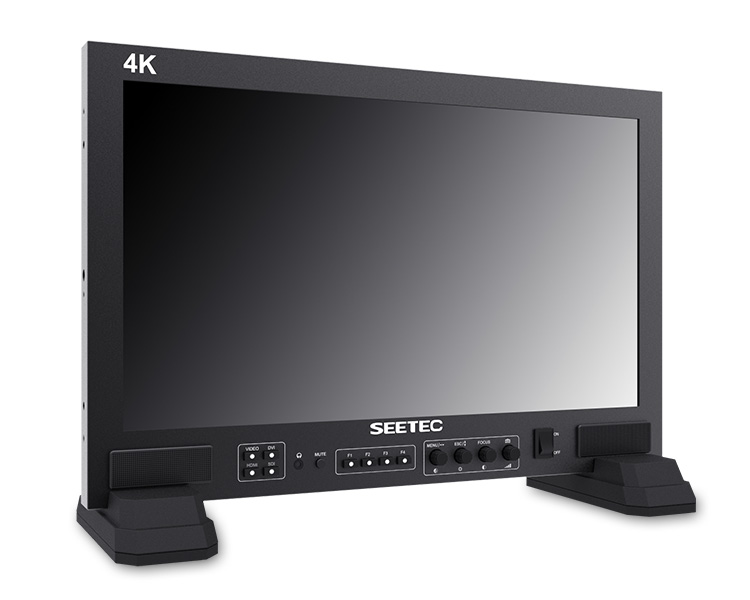

173寸全高清演播室监视器

全高清sdi监视器4K-hdmi-UMD监视器



更多辅助功能
更专业的功能可帮助用户在拍摄,制作和播放电影/视频时进行准确监控。

辅助对焦专业功能



全高清分辨率
广播级质量,极致细节一一呈现
体验全高清1080P,1670万色彩显示,让微妙的细节更丰富,色彩更逼真,摄影画面真实呈现,后期编辑与制作更加准确。17.3英寸高清大屏,惊人的细节表现,每一粒像素都清晰可辨。

173寸全高清监视器

full-hd-desktop-monitor



真实色彩 专业校色
采用Rec.709色彩标准
SEETEC采用各专业领域信赖的Rec.709高清色彩标准,使用专业调色技术运用算法,配合专业仪器出厂校准,准确还原影片中的色彩,不失真不偏色,显示真实的影像,让您的拍摄如虎添翼。

seetec-rec709



准确的色彩还原
SEETEC监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间,先进的图像处理技术,让图像清晰呈现,使色彩过度极其自然,保证准确的色彩还原,重现拍摄实物的自然本色,使用户能够准确地评估各种输入视频信号质量。

accurate-color-reproduction

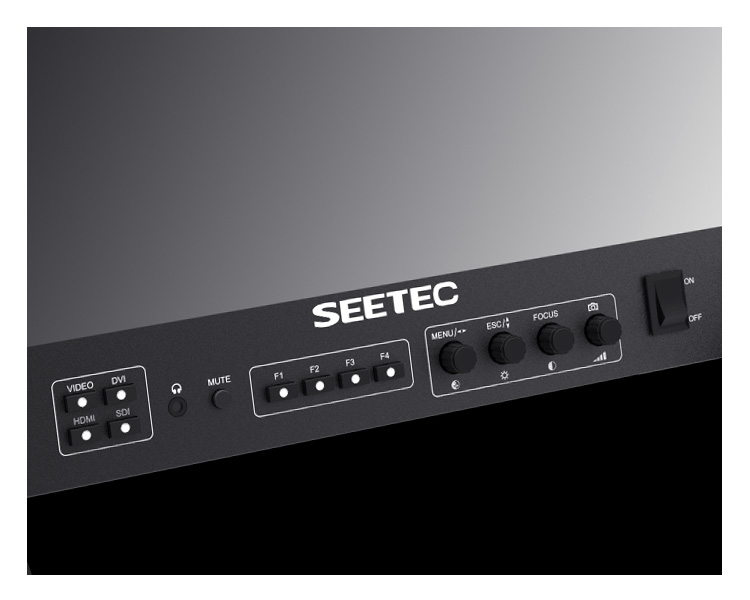

专业级按键设计
所有技术控制只需轻轻一按!
当您忙碌于拍摄现场时,需要的是能轻松地控制设备,SEETEC FS173-S4K具有一键式信号源切换,自定义快捷键设计,快速调节饱和度、亮度、对比度、音量的双功能、旋钮式开关,能让您在拍摄过程中游刃有余。而且按键特带夜灯发光技术,让您地知道当前输入的信号和使用的快捷键。

专业级按键设计



专业监看质量
SD、HD及3G,多格式广播级监看!

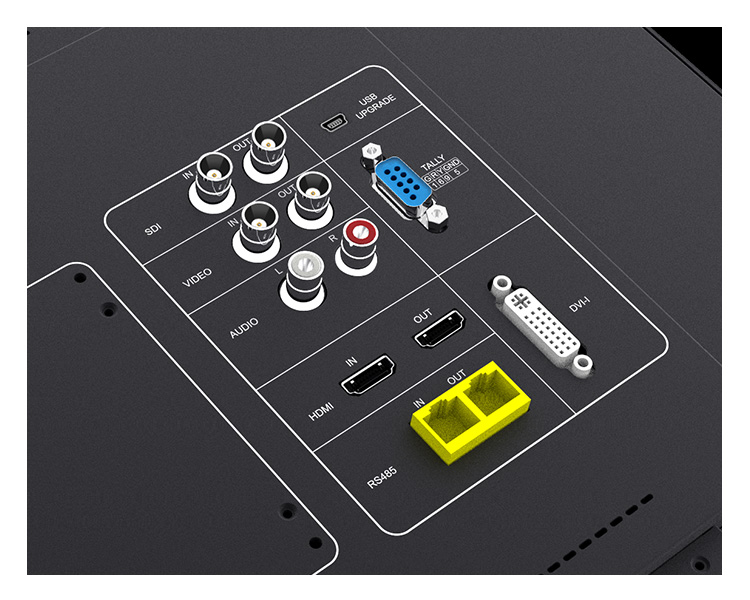

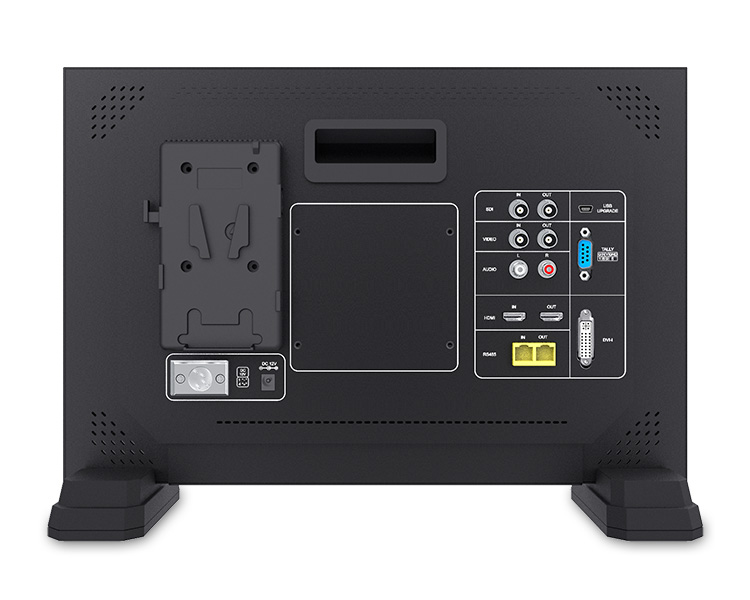

SEETEC FS173-S4K一款应用广泛的高品质监视器,从广电机构到移动式现场制作,甚至是电影外景拍摄制作都能胜任!配备了3G-SDI、HDM、Video、AUDIO、RS485和DVI-I,多种输入方式满足您各种专业显示方案的需求。
当您需要高质量监看时,SEETEC监视器就是您的理想选择!

3G-SDI-HDMI-VideoAudio-RS485-DVI-I

3gsdi-4k-hdmi-monitor



4K-HDMI输入输出监视器



173寸4k-hdmi影视监视器



UMD动态源名/软TALLY显示
基于TSL 3.1/4.0协议
FS173-S4K支持TSL3.1/4.0协议下的UMD动态源名和Text-TALLY显示,支持TSL地址0-126可选,最多显示16个字符,让节目制作人一目了然地明白现在切换的是哪路信号来源。动态源名UMD信号接口支持RS485输入/输出。

UMD-TSL-31-40-protocol



广播级TALLY灯选配
SEETEC FS173-S4K监视器配有3色TALLY指示灯(红、绿、黄),不仅可以提示摄像师已进入录制状态,同时,更能体会到电视拍摄准专业技术带给您创作中的方便性(Tally灯选配)。

seetec-innovate-designed-tally

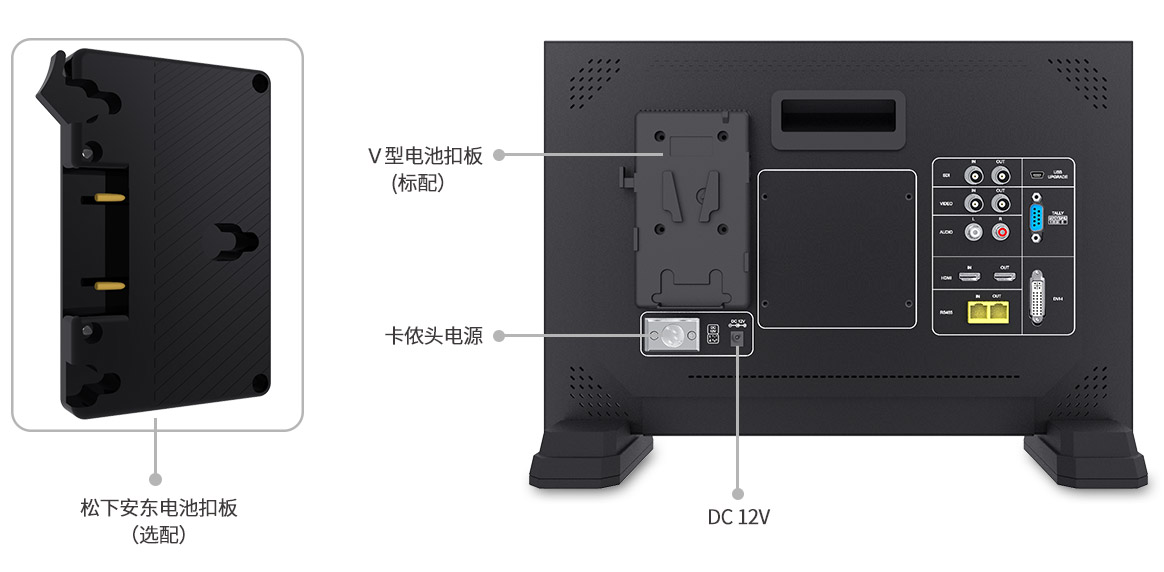

灵活的供电设计
在所需任意地点进行监看!
SEETEC FS173-S4K监视器具有双供电系统:适配器供电或者锂电池供电。采用适配器供电,可通过12V DC电源或者卡侬头电源接口进行供电; 锂电池供电可通过索尼V型电池扣板(标配),松下安东电池扣板(选配)进行供电。因此可为您提供极大的灵活性,无论是外景还是演播室制作都能使用。

户外拍摄影视监视器



全金属机身设计
金属,这是一种让产品格调瞬间飙升的材料!铝合金机身不仅为整台监视器带来更加高端的质感和品位,而且强大的散热性能,有效解决监视器因长时间使用带来的机身过热问题,延长了监视器的寿命。

173-inch-metal-design-monitor



可装入航空箱(可选)
轻巧机身,剧组高效监看
可选装配便携式铝箱,能有效保护监视器并便于运输携带,从而适用于苛刻的外景拍摄环境。视瑞特FS173-S4K根据现场监看的使用习惯,可选铝箱,前后盖可以快速打开安装,节约准备影视器材的时间,无论开工或收工,可迅速使监视器进入工作和整备状态。

173-carry-on-monitor



1. 广角屏,全高清1920x1080 超高分辨率,丰富的色彩层次
2. HDMI, 3G-SDI, Video, Audio(L/R) , RS485, DVI-I输入和 HDMI, 3G-SDI,  Video, RS485环出
3. 产品特性:
* UMD动态源名/软TALLY显示(TSL 3.1/4.0协议)
* 峰值辅助对焦 (黑白背景上红色勾边)
* 单色显示 (红,绿,蓝,单色)
* 5D II相机模式
* 点对点
* 中心标记
框型标记 (80%, 85%, 90%, 93%, 96%, 2.35:1)
图像翻转(水平,垂直,水平&垂直)
* 图像冻结
* 全局缩放
* 上下/左右缩放

4. 前置3.5mm 耳机孔, 内置扬声器
5. 3色Tally 指示灯(红, 绿, 黄)选配
6. 供电方式:DC 12V和四芯卡侬



辅助对焦
将亮度对比高的轮廓用红线表示出来,如果轮廓的线越多越明显,表示摄像机镜头在此处聚焦。对于摄影师来说,使用红边聚焦功能相比起直接观察图像进行聚焦,能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄(摄像机多是变焦镜头),建议将被摄物体拉近聚焦,处于焦点以内的物体,将会出现轮廓线,而焦点以外的物体则没有



单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下,用户可以选择红色,绿色,蓝色和单色来驱动像素点,在此模式下可以更快更准确地调整画面的色调饱和度。



相机模式
在相机模式下,画面可全屏显示。



点对点
使电影制作人通过1:1比例查看输入图像源,而无需缩放,点对点对于捕捉画面最佳细节至关重要。



中心标记,安全框
SEETEC监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时,对于构图的安全提示.保障稳定可靠的拍摄高效进行,满足多样化的后期编辑需求 (80%,85%,90%,93%,96%,2.35:1)。



镜像模式
在镜像模式下图像可实现水平,垂直和水平&垂直三种模式翻转。



面板特性
 型号  FS173-S4K
 屏幕尺寸  17.3"
 色彩  16.7M
 分辨率  1920×1080 pixels
 点距  0.1989(H)×0.1989(V) mm
 屏幕比例  16:9
 亮度  300cd/m²
 对比度  700:1
 背光源  LED
 可视角度  89°/89°(L/R) 89°/89°(U/D)

输入
 1 X BNC  3G-SDI
 1 X HDMI  HDMI
 1 X Video  Video
 2 X RCA  Audio(L/R)
 1 X DVI-I  DVI-I
 1 X RS485  RS485

输出
 1 X BNC  3G-SDI
 1 X HDMI  HDMI
 1 X BNC  Video
 1 X RS485  RS485

音频
 音频输出  耳机孔,内置扬声器

SDI 支持格式
480i/576i
720p(60/59.94/50/30/29/25/24/23.98)
1080i(60/59.94/50)
1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

HDMI 支持格式
480i/576i/480p/576p
1080i (60/59.94/50)
720p (60/59.94/50/30/29/25/24/23.98)
1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)
4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz)

其他规格
 输入电压  DC9-24V
 消耗功率  ≤27W
 工作温度  -10°C~50°C
 储藏温度  -20°C~60°C
 单机尺寸  425L×284H×35.7D mm (不含脚垫)
 单机重量  3.2kg
 装箱数量  2
 外箱尺寸  535*350*425(mm)
 毛重  12kgs

功能
* UMD动态源名/软TALLY显示(TSL 3.1/4.0协议)
* 峰值辅助对焦 (黑白画面时,红色勾边)
* 中心标记
* 框型标记 (80%,85%,90%,93%,96%,2.35:1)
* 图像冻结
* 图像翻转 (水平,垂直,水平&垂直)
* 相机模式
* 点对点(在4K信号模式下不支持)
* 单色显示 (红,绿,蓝,单色)
* 全局缩放(在4K信号模式下不支持)
* 上下/左右缩放(在4K信号模式下不支持)
* 显示比例(在4K信号模式下不支持)
* 3色Tally 指示灯选配



尺寸图 (单位: mm)

工作流程
为现场直播、广播及后期制作提供广播级监看
视瑞特FS173-S4K都是一款广泛适用的监视器,支持SD/HD/3G-SDI及4K HDMI 2160p的Ultra HD,它的各项强大功能是用于广播及后期制作的不二之选!它配备标准的VESA安装点,因此除了机架式安装之外,还能实现壁挂式安装。兼容外接电池、12V DC直流电源及卡侬头电源,室内或者户外任何地方都可方便使用!如在现场拍摄,您可使用外接电池,而棚内、转播车上或后期制作室使用时则可连接到标准电源。



现场直播
各大播出机构的理想机架式监看方案
在演播室采用多机位摄制时,需同时看到各路摄像机画面、图文、键及节目画面。FS173-S4K支持TSL3.1/4.0协议下的UMD动态源名和Text-TALLY显示,支持TSL地址0-126可选,最多显示16个字符,让节目制作人一目了然地明白现在切换的是哪路信号来源。FHD分辨率显示屏清晰无比,您可轻松检查所有机位是否准确对焦并确保颜色一致!



转播车
纤薄设计,适合狭小空间安装!
对于空间有限的新闻直播车来说,FS173-S4K是理想选择。它秉承超薄设计理念,以便安装在新闻直播车内狭窄的机架上。它还兼容外接电池、DC电源和卡侬头电源,灵活在任何地点使用。此外,它带有多种安全框比例,如此贴心的设计能让您在现场制作时明确画面的安全区域。



可装入航空箱
轻巧机身,剧组高效监看
可选装配便携式铝箱,能有效保护监视器并便于运输携带,从而适用于苛刻的外景拍摄环境。视瑞特FS173-S4K根据现场监看的使用习惯,可选铝箱,前后盖可以快速打开安装,节约准备影视器材的时间,无论开工或收工,可迅速使监视器进入工作和整备状态。



现场摄制团队监看
轻松实现精确对焦和完美取景,让每位工作人员都能看清楚拍摄画面
视瑞特FS173-S4K峰值对焦指示和画面缩放等功能全都容纳在这一更大的17.3英寸画面显示,可以检查对焦是否准确,摄制人员可以更清楚看到拍摄画面,提供安全框,为制作人员设计字幕或特技位置提供参照,使它成为现场监看数字电影、广告和电视节目制作不可或缺的理想利器。

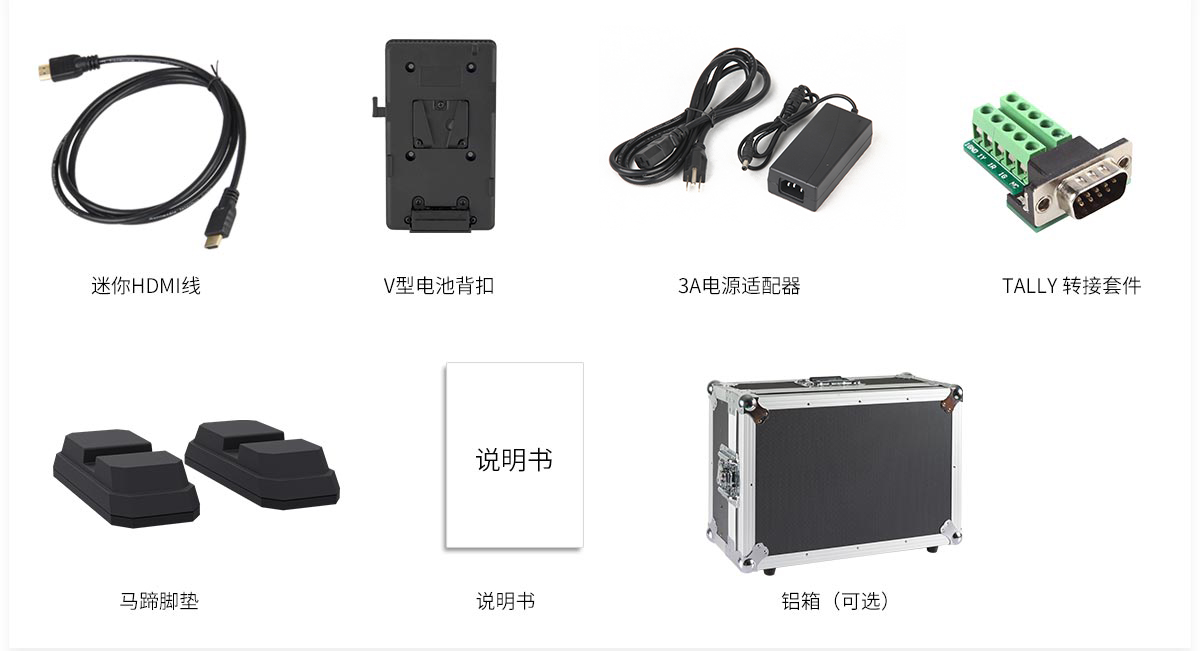

标准配件:
  1× 迷你HDMI线
  1× V型电池背扣
  1× 3A电源适配器
  1× Tally转接套件选配
  2× 马蹄脚垫
  1× 说明书

可选配件:
  1× 铝箱
