SEETEC 150米SDI/HDMI高清无线传输系统 WHD151

Hits:

型号:WHD151

简介

● 专业WHDI(MIMO/OFDM)传输技术
● 3G/HD/SD-SDI和HDMI无压缩传输
● 有效距离150米,最大传输距离200米
● 5.1-5.9GHz 无线频率
● 支持一发多收广播模式
● 金属外壳,持久耐用
● 7-36V DC宽电压设计

输入

3G/HD/SD-SDI, HDMI

输出

3G/HD/SD-SDI, HDMI

下载

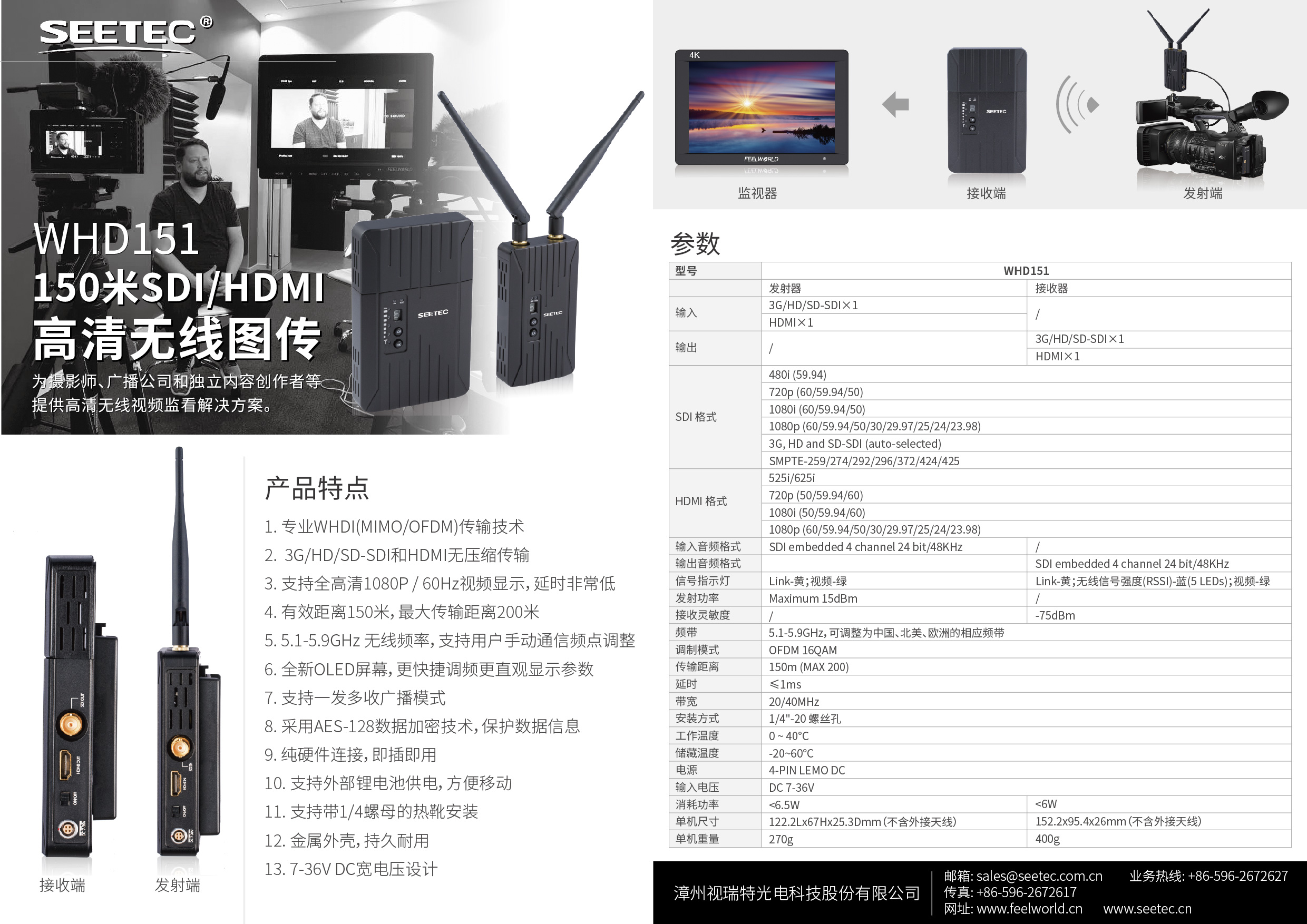

pdf Shop/2018/6/WHD151-DM-01.jpg

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件

sdi-hdmi高清无线图传

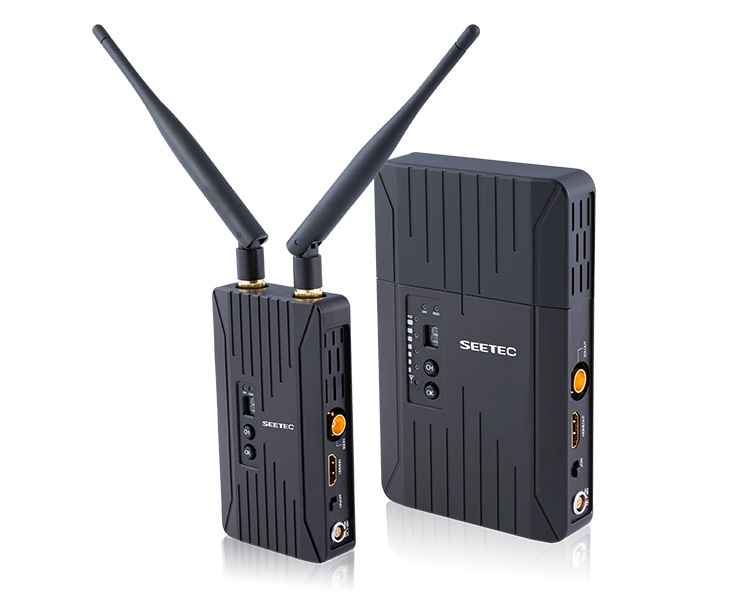

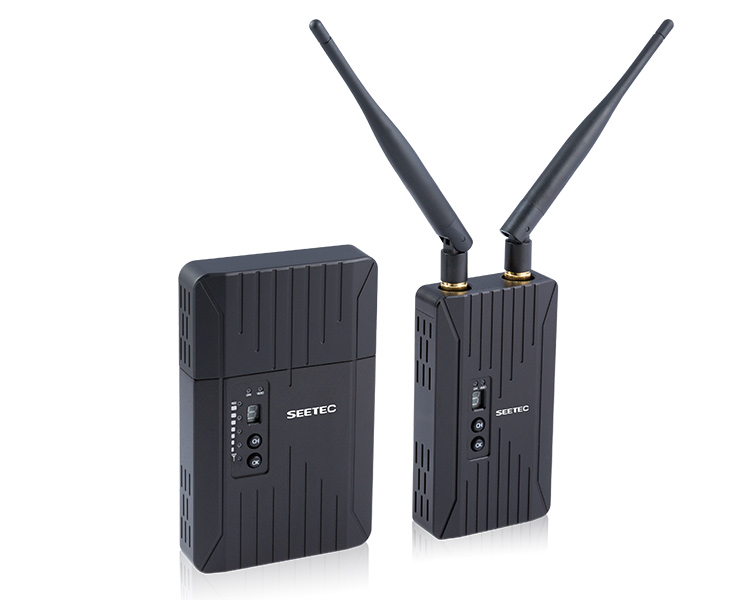

SEETEC WHD151无线高清传输系统
随着高清影视设备越来越广泛的应用,其布线过程中也出现了多方面的问题,如线材成本较高,使用寿命短,如果现场保护不够,路过人群的踩踏可能影响线材表现,甚至引发直播事故。SEETEC WHD151为影视直播场景提供了更加便捷安全的解决方案。WHD151无线高清传输设备,即插即用设置,能充分的满足各种室内外拍摄需求,尤其是免布线的特点,将带给您更安全,更专业的享受。

hd-1080p-wireless-system



SEETEC广播级高清无线传输系统,由发射端和接收端组成,采用WHDI(OFDM)无线传输技术,支持3G/HD/SD-SDI或者HDMI 1080P全高清信号无压缩传输,作为图传时,有效距离150米,最大传输距离200米。频段采用5.1-5.9GHz,支持用户手动通信频点调整,为发射端和接收端配对,还支持广播模式,可以把多个接收端设置成跟一个发射端相同的频点,实现一发多收。纯硬件连接操作,简单可靠。设计精巧,配有外接索尼 F970电池扣板,便于安装电池,方便移动拍摄。广泛应用于电影拍摄、无线摄录、影视监看、运动赛事、婚庆直播、活动直播、会议直播和商业秀等场合;真正实现高清无线直播、移动实时直播、多点无线直播、远距离监看。

一发多收无线图传



WHDI无线传输系统

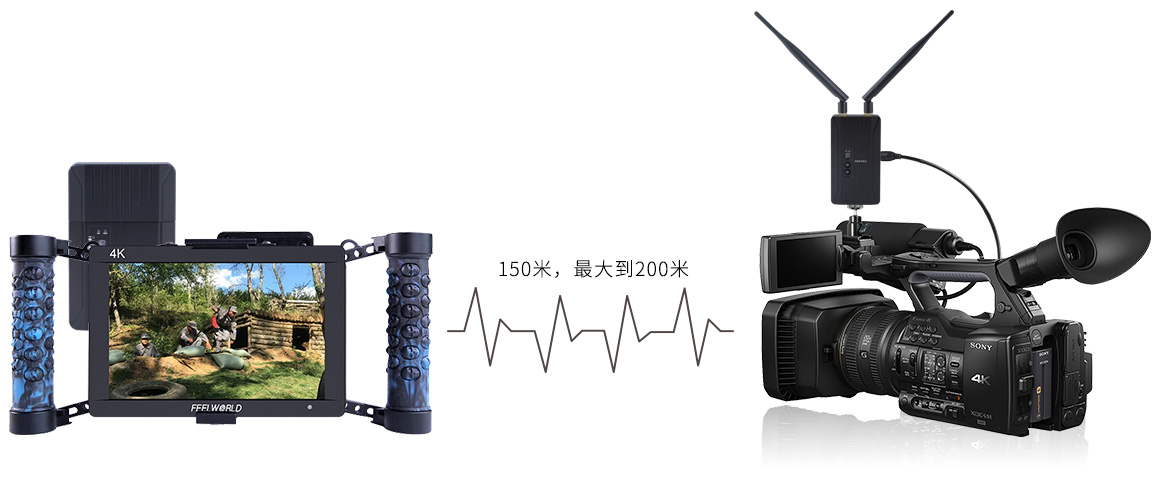

支持SDI/HDMI信号,150米有效传输距离
WHD151是广播级高清无线传输系统,包括发射端和接收端,采用WHDI(OFDM)无线技术,支持3G/ HD/ SD-SDI和HDMI 1080P全高清信号150米无压缩传输(最大距离200米),传输延时≤1毫秒。纯硬件连接操作,简单可靠,广泛应用于现场拍摄和导演监控。

150米seetec高清无线图传



1080P高清画质
SDI/HDMI无压缩传输,传输延时≤1毫秒
采用高级别无线通信技术,实现广播级无损耗、无压缩的1080p全高清信号传输,内嵌同步音频信号,广播级画面呈现。高带宽无压缩的传送,保证了画面的真实。小于1ms的传输延迟,保证了画面的实时,便于导演、制片人和摄影组工作人员对拍摄场景的实时监看。

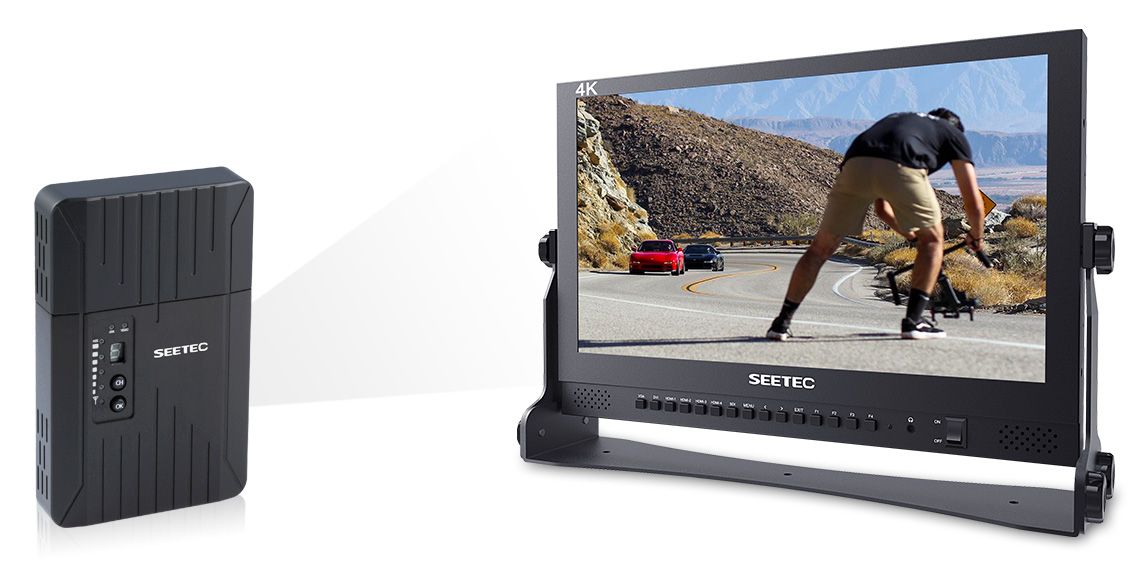

1080p-hd-wirelsess-system

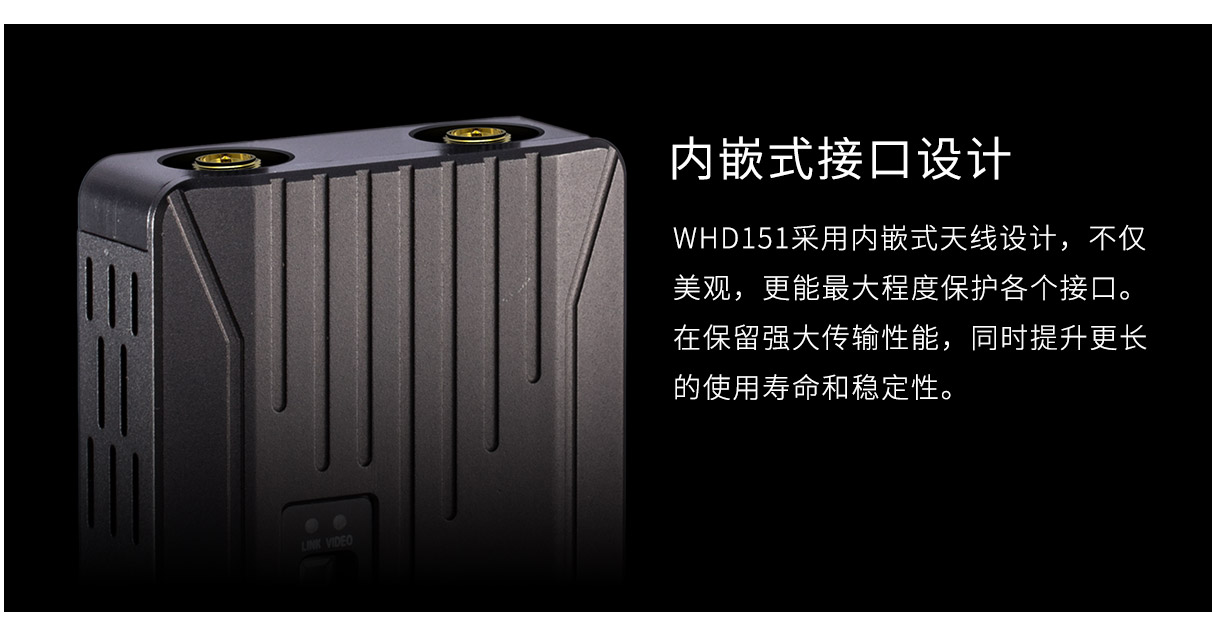

high-quality-wireless-system



高质量无线图传

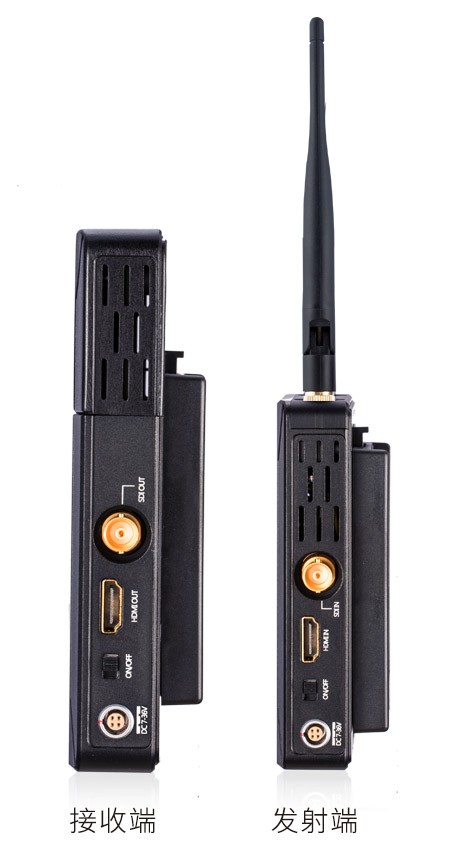

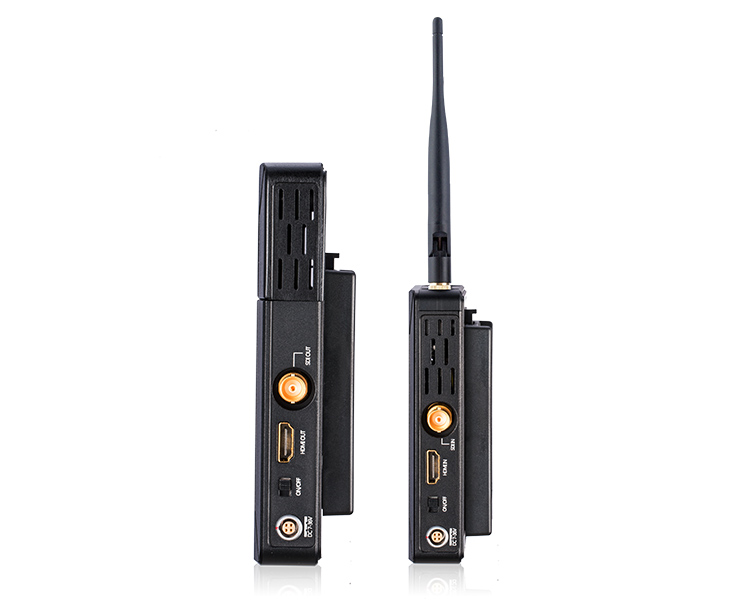

  • SDI/ HDMI双信号接口
    满足您的不同需求
    发射端支持:
    1路3G/HD/SD-SDI输入
    1路HDMI输入
    接收端支持:
    1路3G/HD/SD-SDI输出
    1路HDMI输出
    接收端可同时输出SDI和HDMI信号。如果发射端同时输入SDI和HDMI信号,系统则优先传输SDI信号。
  •
sdi-hdmi无线图传

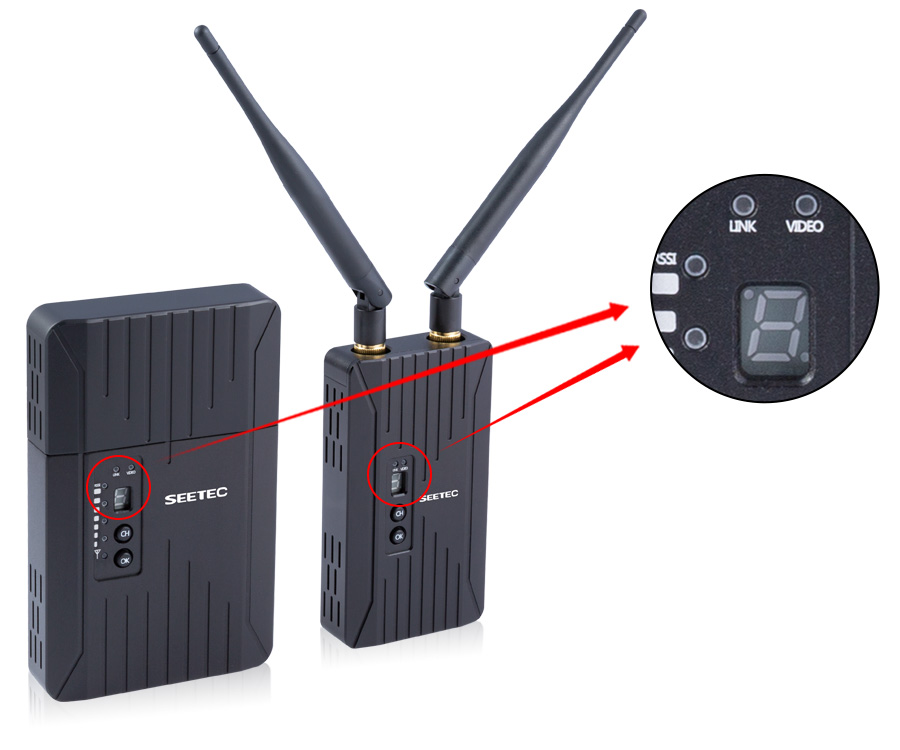

5.1GHz-5.9GHz无线频率
10个不同频点
WHD151系统采用5.1GHz-5.9GHz无线频率,发射器和接收器的正面,预留了手动通信频点选择按钮,用户可以通过“CH”按钮进行通信频点调整,在同一环境下最多支持4套设备同时工作。多个移动机位方便对全场景拍摄,免去视频扯线的烦恼,摄影师可以自由移动。

hz-band-video-system

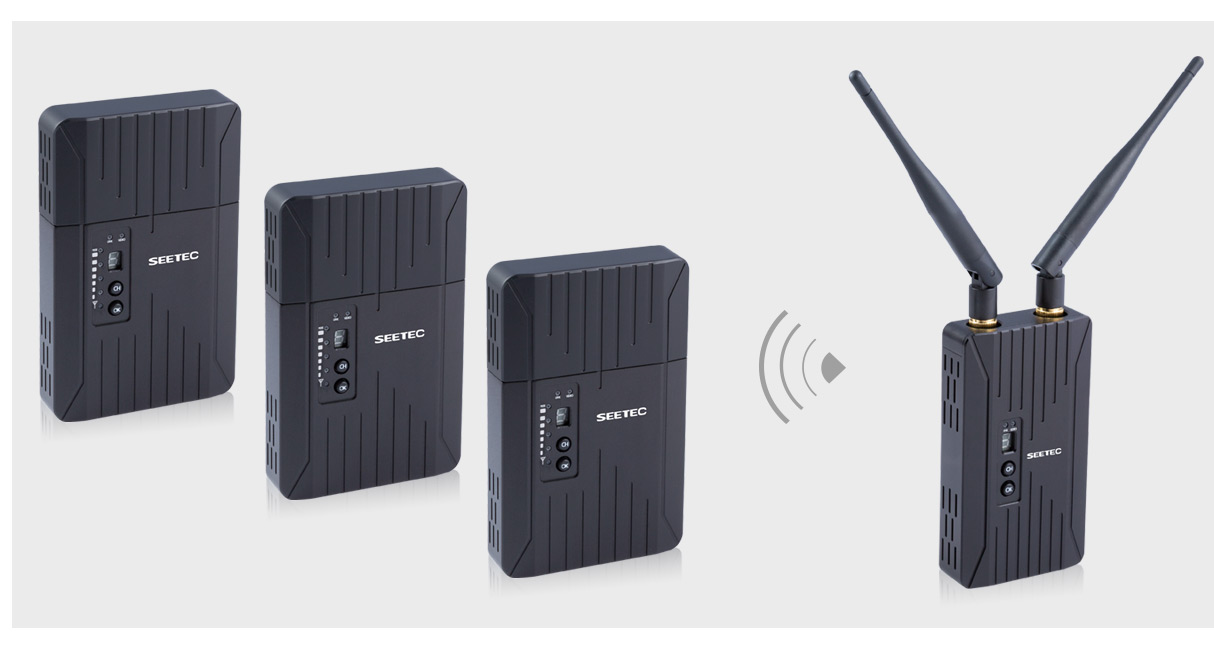

广播模式
支持一发多收
支持点对点/点对多传输模式,支持一发多收,可以把多个接收端设置成跟一个发射端相同的频点,实现一发多收,让您的控制随心所欲。免去了视频线缆布线与收线的烦恼,避免烦乱的信号线,免除信号线的衰减。

multipoint-video-system一发多收无线传输系统



简单可靠 更胜一筹
采用AES-128数据加密传输,数据安全可靠,给您更加安全的加密保障。载波位于5GHz频段,避免众多2.4GHz频段设备以及低频的干扰。

AES-128-video-system

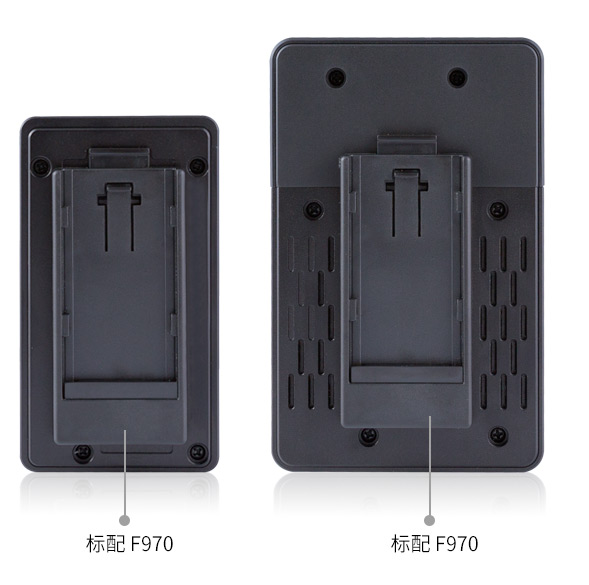

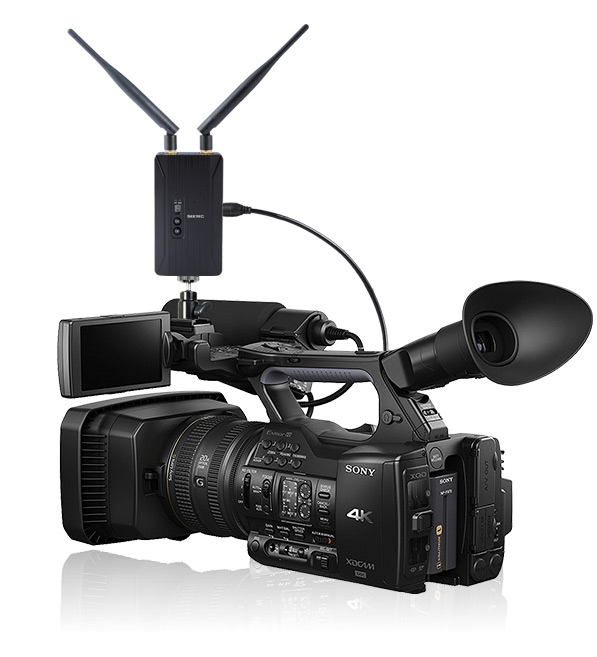

电源供电和安装
WHD151发射端和接收端均为小巧型设计,发射端和接收端都具有用于安装到摄像机的上1/4"-20孔,而且配备索尼F970电池扣板(标配),可直接安装标准F970电池进行供电。除了电池供电,发射端和接收端皆可通过4-PIN LEMO DC接口供电,电压在7-36V范围内。

f970供电无线传输live-production-video-system

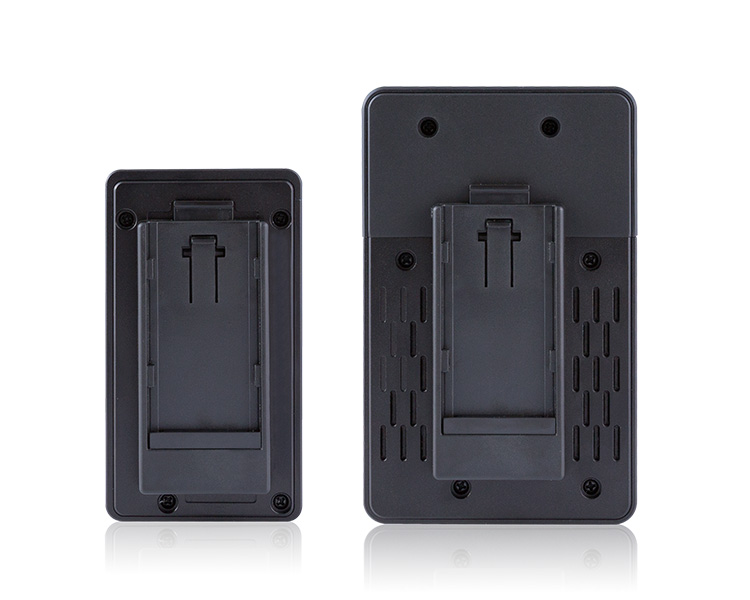

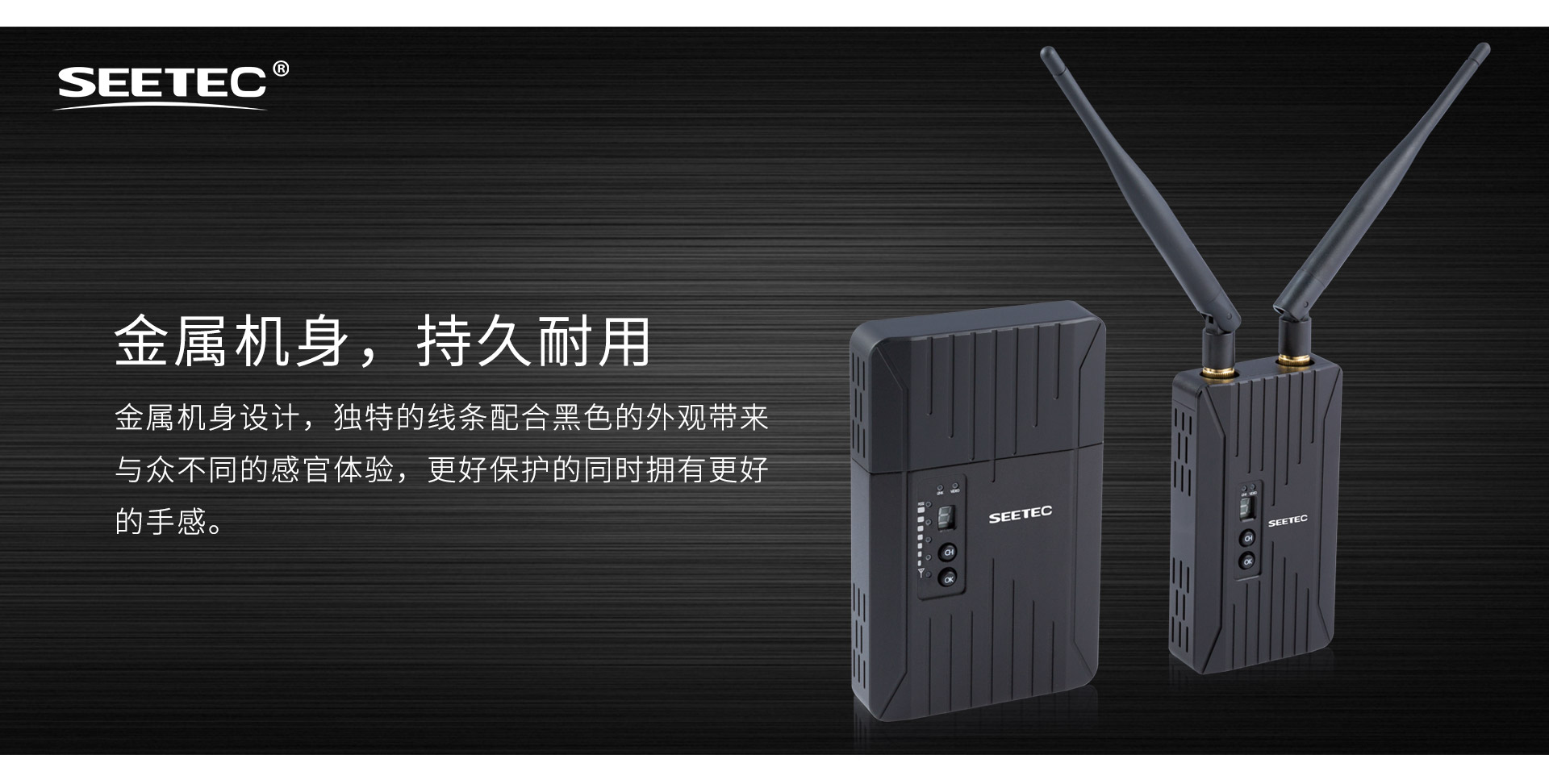

金属高清图像传输



产品特点
SEETEC WHD151广播级高清无线传输系统,由发射端和接收端组成,采用WHDI (OFDM) 无线传输技术,支持3G/HD/SD-SDI或者HDMI 1080P全高清信号无压缩传输,作为图传时,有效距离150米,最大传输距离200米。5GHz频率稳定性强,抗干扰能力好,而且纯硬件连接操作,简单可靠。设计精巧,配有外接索尼 F970电池扣板,便于安装电池,方便移动拍摄。广泛应用于影视拍摄、导演监看、赛事直播、综艺节目、婚庆直播、活动直播、会议直播等现场节目制作。
1. 专业WHDI(MIMO/OFDM)传输技术
2. 3G/HD/SD-SDI和HDMI无压缩传输
3. 传输延时≤1毫秒
4. 有效距离150米,最大传输距离200米
5. 5.1-5.9GHz 无线频率,支持10个不同频点
6. 支持一发多收广播模式
7. 采用AES-128数据加密技术,保护数据信息
8. 纯硬件连接,即插即用
9. 支持外部锂电池供电,方便移动
10. 支持带1/4螺母的热靴安装
11. 金属外壳,持久耐用
12. 7-36V DC宽电压设计



3G-SDI/HDMI 发射器 (WHD151)
 输入

 3G/HD/SD-SDI×1

 HDMI×1

 SDI 格式

 480i (59.94)

 720p (60/ 59.94/ 50)

 1080i (60/ 59.94/ 50)

 1080P (60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98)

 3G, HD and SD-SDI (auto-selected)

 SMPTE-259/274/292/296/372/424/425

 HDMI 格式

 525i/ 625i

 720p (50/ 59.94/ 60)

 1080i(50/ 59.94/ 60)

 1080p (60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98)

 输入音频格式  SDI embedded 4 channel 24 bit/48KHz
 信号指示灯  Link-黄;视频-绿
 发射功率  Maximum 15dBm
 频带  5.1-5.9GHz,可调整为中国、北美、欧洲的相应频带
 调制模式  OFDM 16QAM
 最大传输距离  150m (MAX 200)
 延时  ≤1ms
 带宽  20/40MHz
 安装方式  1/4"-20 螺丝孔
 工作温度  0 ~ 40°C
 储藏温度  -20 ~ 60°C
 电源  4-PIN LEMO DC
 输入电压  DC 7-36V
 消耗功率  <6.5W
 单机尺寸  122.2Lx67Hx25.3Dmm (不含外接天线)
 单机重量  270g


3G-SDI/HDMI 接收器 (WHD150)
 输出

 3G/HD/SD-SDI×1

 HDMI×1

 SDI 格式

 480i (59.94)

 720p (60/ 59.94/ 50)

 1080i (60/ 59.94/ 50)

 1080P (60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98)

 3G, HD and SD-SDI (auto-selected)

 SMPTE-259/274/292/296/372/424/425

 HDMI 格式

 525i/ 625i

 720p (50/ 59.94/ 60)

 1080i(50/ 59.94/ 60)

 1080p (60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98)

 输出音频格式  SDI embedded 4 channel 24 bit/48KHz
 信号指示灯  Link-黄;无线信号强度(RSSI)-蓝(5 LEDs);视频-绿
 接收灵敏度  -75dBm
 频带  5.1-5.9GHz,可调整为中国、北美、欧洲的相应频带
 调制模式  OFDM 16QAM
 最大传输距离  150m (MAX 200)
 延时  ≤1ms
 带宽  20/40MHz
 安装方式  1/4"-20 螺丝孔
 工作温度  0 ~ 40°C
 储藏温度  -20 ~ 60°C
 电源  4-PIN LEMO DC
 输入电压  DC 7-36V
 消耗功率  <6W
 单机尺寸  152.2x95.4x26mm (不含外接天线)
 单机重量  400g

应用

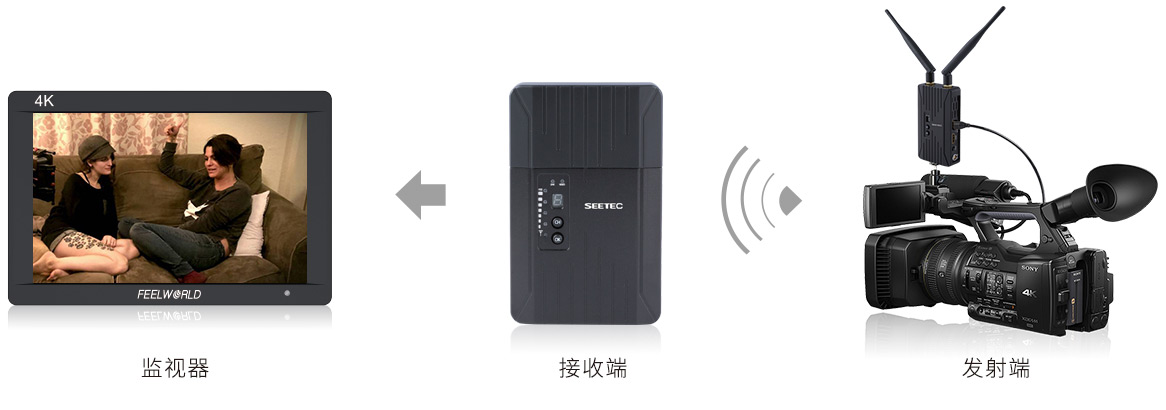

视瑞特 WHD151无线高清图传系统,由发射端和接收端组成,采用WHDI(OFDM)无线传输技术,真正实现1080P无线影音传输,为您轻松组建移动机位、赛事直播、影视制作及导演监控、大型活动直播、会议直播、影视剧车戏场景拍摄、突发事件直播、室外小型活动会场快速搭建及飞猫摄影系统等各种无线高清影音传输网络。

201806250844293311



赛事直播
WHD151,让信号传输轻松起来。
体育场地内运动员来回移动,带线的移动机位无法实现便捷的移动;马拉松以及自行车比赛实况,转播车不可能与运动员亲密接触。 视瑞特WHD151可以充分满足户外运动直播对于设备、图像、操作简易性等各种要求,免除了长距离布线的同时,保持画质高清,实时传输的要求,操作简单无门槛,极大简化户外直播。

201806250845038159

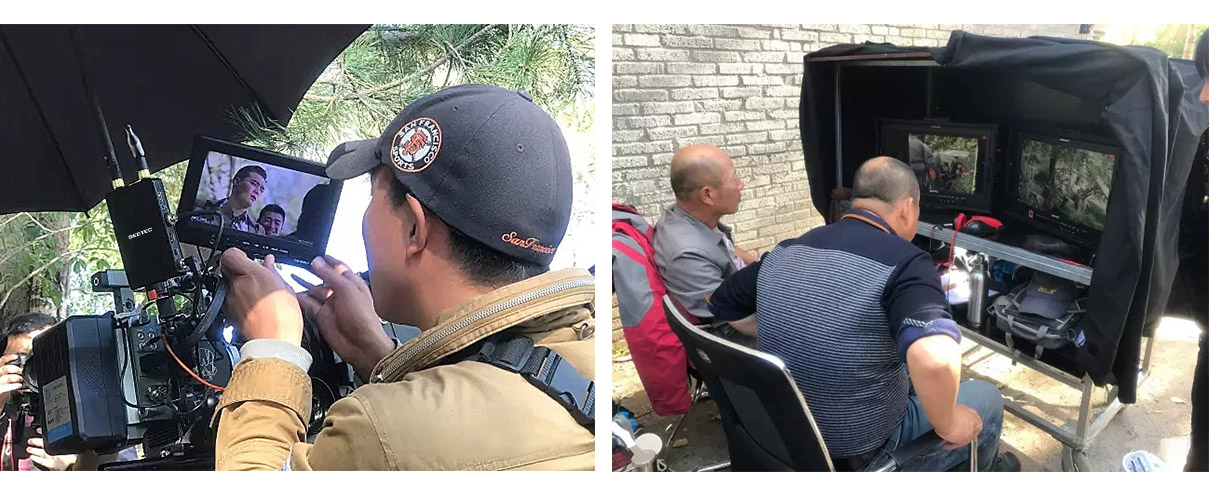

影视制作及导演无线监控
WHD151,让影视拍摄简单起来。
电影拍摄场地内人员乱杂,包括群众演员,杂乱的视频线很容易把人绊倒,甚至损坏设备,摄影师身后还需要有助手整理线材,视瑞特高清无线传输解决方案让影视拍摄简单起来, 可以很好地规避这些问题。视瑞特WHD151无线图传设备为影视拍摄、直播提供了更加便捷、安全的解决方案,产品具有的远距离、无压缩、无延时、实时传输等特点,能充分满足室外内各种拍摄和传输需求。

201806250845494632



大型活动直播
群众互动,领导光临,步入会场,跟拍的摄影师需要在人群中穿梭,视频线不但带来不便,更是把收线员累得气喘吁吁,WHD151,让收线员悠闲起来。



会议直播
演播车无法进入会场,视频线直接拉进会场又不方便,把接收端放置在窗口或门口,摄影师可以携带发射端在会场内任意移动,WHD151,让会议直播便捷起来。

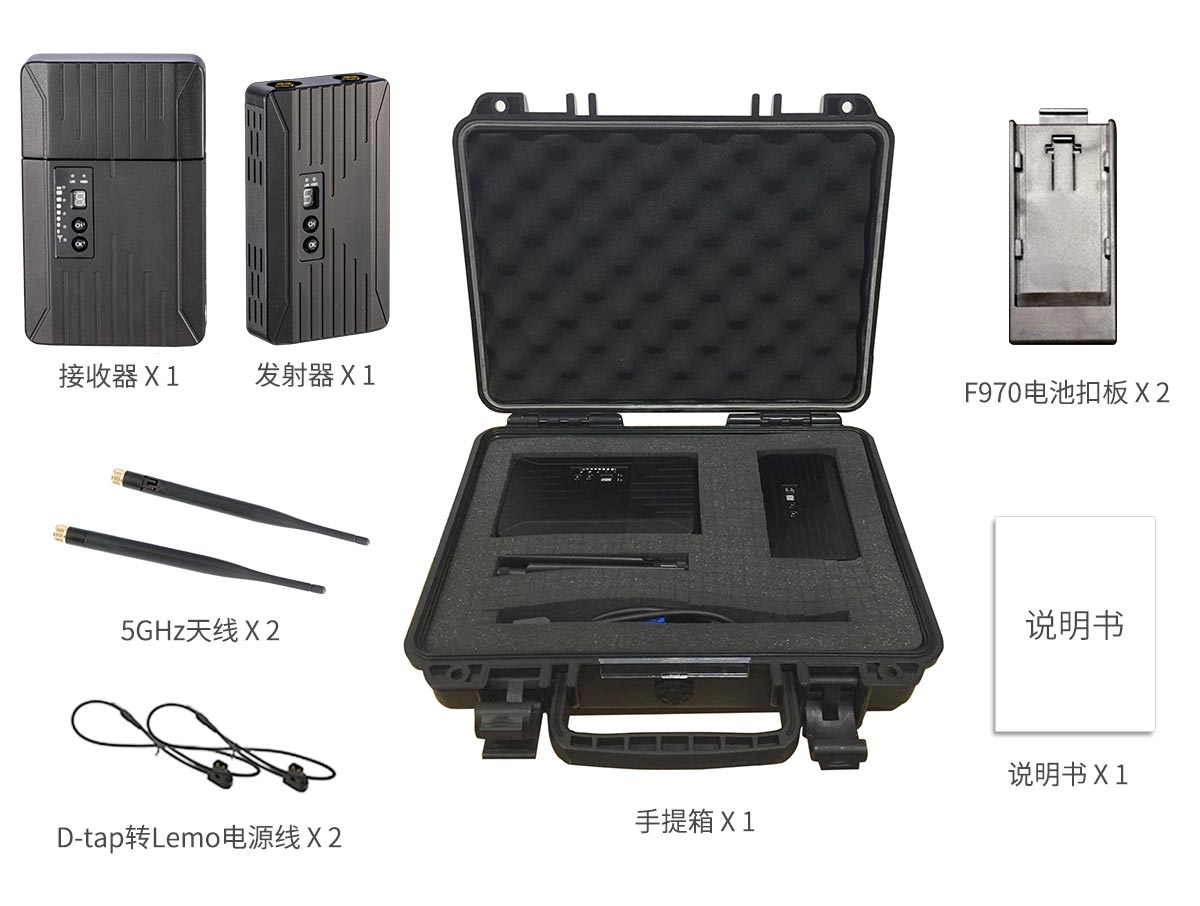

标准配件:
  1× 接收器
  1× 发射器
  2× 5GHz天线
  2× F970电池扣板
  2× D-tap转Lemo电源线
  1× 手提箱
