SEETEC ATEM156-CO 15.6寸4K HDMI 多画面广播级便携箱载式导演监视器

Hits:

型号:ATEM156-CO

简介

屏幕尺寸:15.6" IPS
分辨率:  1920×1080 pixels
屏幕比例:16:9
亮度:    250cd/m²

输入

HDMIx4

输出

HDMIx4、 耳机孔、

下载

pdf Shop/2021/2/ATEM156-CO-DM-01.jpg

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件



箱载导演监视器



15.6” LCD, 全高清1920x1080
SEETEC ATEM156-CO配备了一个15.6英寸IPS LCD面板,屏幕分辨率为1920 x 1080,对比度为800:1,背光亮度为250cd/m²,拍摄画面真实呈现,让后期编辑与制作更加准确。它在水平和垂直方向上都具有170°宽视角,减少由视角引起的颜色变化,确保了轻松观看。
高清4K监视器

专业的监看功能
SEETEC ATEM156-CO根据前期拍摄和后期制作的实际需要,设定了专业的监看功能,帮您提高拍摄的工作效率。配备四个4K HDMI输入,支持四画面、双画面、单画面监视功能,让您在任何位置都可以进行多机位监看!包含各种聚焦检查功能,例如峰值对焦、伪色彩、点对点,可帮助获得清晰的图像。包含取景功能,例如中心标记、安全标记、网格标记,用来防止在直播过程中切割屏幕,在直播过程中为其他功能留出正确的空间。还包含了图像放大、单色显示、图像冻结、色温调整等功能。
多功能直播监视器

简洁的按键操作
当您忙碌于拍摄现场时,需要的是能轻松地控制设备,ATEM156-CO能满足您的需求。它配备了一个简洁的控制面板,让您在拍摄过程中游刃有余。4个单独的HDMI按键,让您可以一键式切换HDMI信号源;4个快捷键(F1〜F4),让您可以自定义快捷键功能并快速调出使用。

简单易用监视器



真实色彩 专业校色
采用Rec.709色彩标准
SEETEC采用各专业领域信赖的Rec.709高清色彩标准,使用专业调色技术运用算法,配合专业仪器出厂校准,准确还原影片中的色彩,不失真不偏色,显示真实的影像,让您的拍摄如虎添翼。

seetec-rec709



准确的色彩还原
SEETEC监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间,先进的图像处理技术,让图像清晰呈现,使色彩过度极其自然,保证准确的色彩还原,重现拍摄实物的自然本色,使用户能够准确地评估各种输入视频信号质量。

accurate-color-reproduction



便携广播级监视器



便携铝箱
适用于苛刻的外景拍摄
.便携航空铝箱(提手方便器材搬运);便携拆解(前后盖拆解便于画面监看和信号连接)。

..前后盖可快速装卸,提高频繁场景切换的效率,节省准备影像器材的时间,从而快速进入状态。
航空铝箱监视器

提高拍摄效率
时间成本,对于影视剧组而言,十分重要。尤其在频繁换场的情况下,就显的尤为突出。ATEM156-CO根据现场监看的使用习惯,采用简约化的设计手段,无论开工或收工,可迅速是监视器完全进入工作和整备状态,而无需进行任何多余的操作流程。 这种创新设计的便携式航空铝箱,使它非常适合用于现场制作和处理,适应频繁更换环境。
户外监看监视器

4路4K HDMI输入输出
连接多达4台摄影机、游戏机或计算机!
ATEM156-CO设有4路4K HDMI输入输出,能连接多达4台摄影机、游戏机、计算机等设备。同时还可将4路HDMI信号环出到其他设备,例如ATEM Mini或ATEM Mini Pro。这对于演播室和现场采用多机位摄制都是非常有用的。

4路HDMI输入输出监视器



实现ATEM Mini多画面分割监看
当您的切换台不具备有多画面分割功能,例如ATEM Mini,那么您可能需要一台ATEM156-CO。在进行较大规模的多机位现场制作时,您可以将摄影机先连接ATEM156监视器,在ATEM156-CO监视器上检查各路摄影机拍摄画面,再切入播出,这样就不必担心播出的内容。帮您预监画面,避免“盲切”通道状态。

四画面直播监视器



直播的理想监视器
ATEM156-CO拥有的多画面监看和便携的铝箱,让多机位现场直播变得更轻松,便捷。
直播导演监视器

多画面显示
四画面/双画面显示
制作多机位现场节目时,同时查看到更多视频源将大大提升效率。而ATEM156-CO搭载4路4K HDMI输入输出,支持四画面、双画面、单画面监看的功能,让您随时随地获得理想的多机位监看方案!

multi camera



灵活供电方式
ATEM156-CO背部配备了12V DC电源接口和V型电池扣板。您可以连接其12V DC输入口获得持续电力,也可以在其V型电池扣板上安装索V型充电电池实现移动式应用。如在户外拍摄,您可使用外接电池,而棚内或后期制作室使用时则可连接标准DC电源。

灵活供电监视器



现场制作监视器
ATEM156-CO是制作精彩节目现场直播的高效经济型解决方案!便携铝箱无论室内、户外都能满足快速移动监看需求。广泛应用于摄影棚、电影摄制、现场活动等。

多种应用监视器



1. 1920x1080全高清分辨率
2. HDMIX4输入和环出
3. 产品特性:
* 画面分割设置 (1P, 2P LR, 2P TB, 2P PIP, 4P)
* 辅助对焦
* 伪色彩
* 变形模式(x1.33, x1.5, x1.8, x2.0)
* 显示旋转 (0°, 90°, 180°, 270°, 水平镜像, 垂直镜像)
* 单色显示 (红, 绿, 蓝, 黑白)
* 画面静止
* 图像放大
* 点对点
* 中心标记
* 安全标记 (80%, 85%, 90%, 93%, 96%, 4:3, 2.39:1, 2.35:1, 1.85:1)
* 线条颜色 (红, 绿, 蓝, 白)

4. 前置3.5mm 耳机孔

atem-mini监视器

四画面显示
支持4路4K HDMI输入



双画面显示
双画面显示分为左右(左右画面比例4档可调)、上下和画中画三种画面显示模式,可满足您不同的画面显示需求。





画面交换
在双画面和四画面模式下,可以通过此功能互换画面。



辅助对焦
将亮度对比高的轮廓用白线表示出来,如果轮廓的线越多越明显,表示摄像机镜头在此处聚焦。对于摄影师来说,使用白边聚焦功能相比起直接观察图像进行聚焦,能更快调整摄像机镜头达到聚焦效果。如果使用变焦镜头进行拍摄(摄像机多是变焦镜头),建议将被摄物体拉近聚焦,处于焦点以内的物体,将会出现轮廓线,而焦点以外的物体则没有。



单色显示
单色显示用于辅助调整摄像机色彩设置。在单色显示模式下,用户可以切换用红色、绿色、蓝色或者单色来驱动像素点,在此模式下可以更快更准确的调整画面的色调饱和度。



点对点
点对点是使摄影师可以1:1的查看原始信号图像,该功能对于捕捉细节至关重要。



中心标记 & 安全标记
防止播放时扫描溢出,导致不该被切的画面而被切掉。设有多种画幅安全框标记(80%, 85%, 90%, 93%, 96%, 4:3, 2.39:1, 2.35:1, 1.85:1) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行,满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色(红色, 绿色, 蓝色, 白色)。



显示旋转
显示旋转是在单画面下可以实现0°, 90°, 180°, 270°, 水平镜像, 垂直镜像模式翻转。



面板特性
 型号  ATEM156-CO
 屏幕尺寸  15.6" IPS
 色彩  16.7M colors (8-bits)
 分辨率  1920×1080 pixels
 点距  0.17925 (H) X 0.17925 (V)  mm
 屏幕比例  16:9
 亮度  250cd/m²
 对比度  800:1
 背光源  LED
 可视角度  85°/85°(L/R) 85°/85°(U/D)

输入
 4 X HDMI  HDMI (支持4K 30HZ)

输出
 4 X HDMI  HDMI (支持4K 30HZ)

音频
 音频输出  耳机孔

HDMI 支持格式
480p/576p
720p (60/59.94/50/30/29.97/25/24/23.98)
1080p (60/59.94/50/30/29.97/25/24/23.98)
3840×2160p (30/25/24), 4096×2160p (24)

其他规格
 输入电压  DC12~24V
 消耗功率  ≤12W
 工作温度  -10°C~50°C
 储藏温度  -20°C~60°C
 单机尺寸  372L×262H×28.4D (不含铝箱)
 单机重量  1.57kg (不含铝箱)

功能
* 画面分割设置 (1P,2P LR,2P TB,2P PIP,4P)
* 辅助对焦
* 伪色彩
* 变形模式(x1.33, x1.5, x1.8, x2.0)
* 显示旋转 (0°, 90°, 180°, 270°, 水平镜像, 垂直镜像)
* 单色显示(红, 绿, 蓝, 黑白)
* 画面静止
* 图像放大
* 点对点
* 中心标记
* 安全标记 (80%, 85%, 90%, 93%, 96%, 4:3, 2.39:1, 2.35:1, 1.85:1)
* 线条颜色 (红, 绿, 蓝, 白)
* 色温调节



尺寸图 (单位: mm)

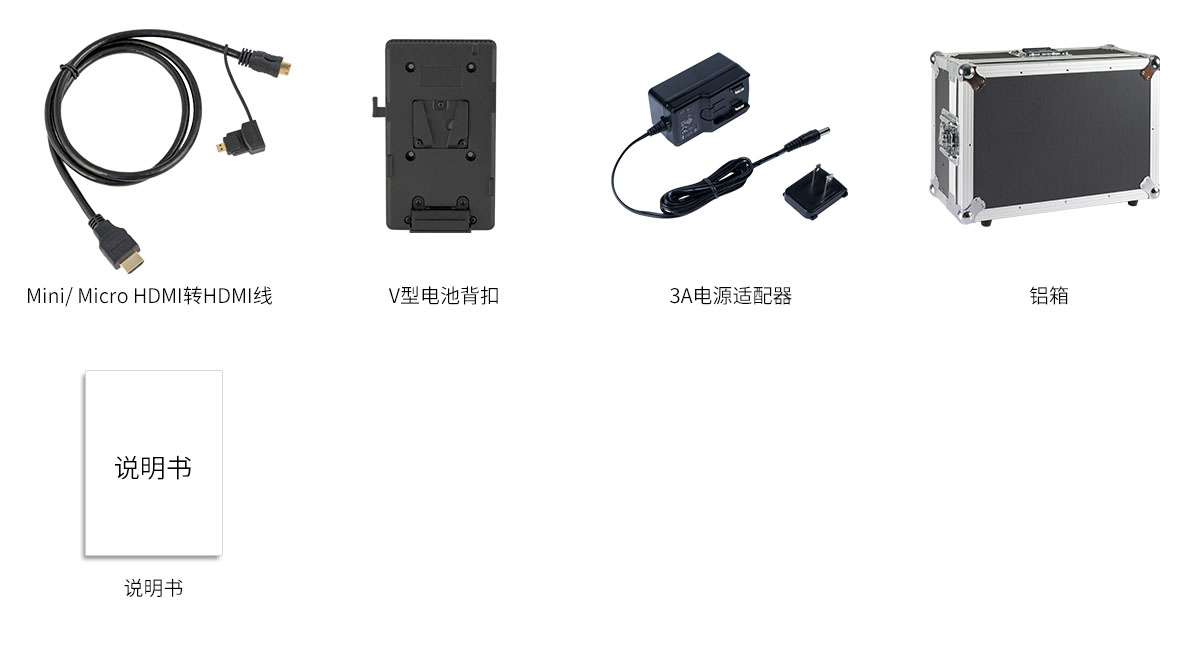

标准配件:
1× 3A 电源适配器
1× V型电池背扣
1× Mini/ Micro HDMI转HDMI线
1× 铝箱
1× 说明书
