SEETEC P173-9HSD-RM 17.3" 全高清机柜式3G-SDI/HDMI广播级导演监视器
型号：P173-9HSD-RM
简介
屏幕尺寸：17.3"
分辨率： 1920x1080 pixels
屏幕比例：16:9
亮度： 300cd/m²
输入
3G-SDI、 HDMI、 YPbPr、 DVI、 Video、 Audio(L/R)
输出
3G-SDI、 HDMI、 YPbPr、 Video、 耳机孔、 扬声器
DM
Shop/2022/3/P173-9HSD-RM-DM-CN.pdf
下载
- 本站下载
-
正在提交中....
联系我们
概览
特征
参数
视频
应用
附件

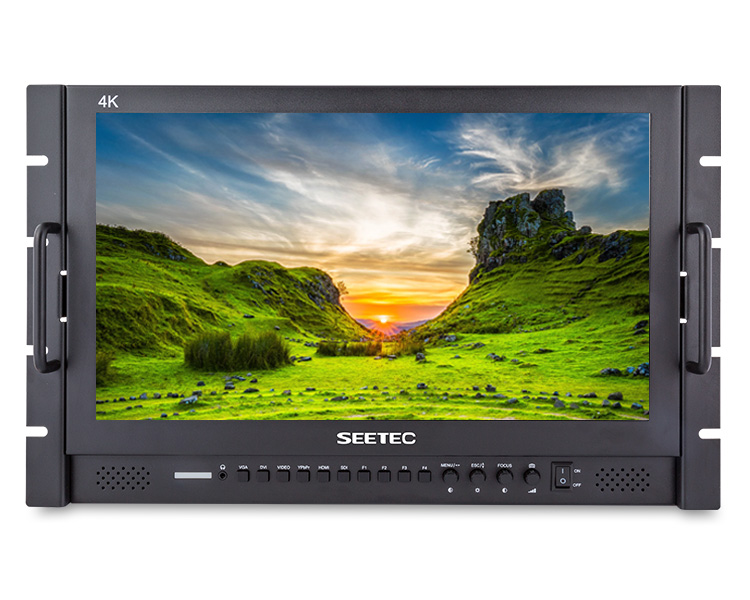

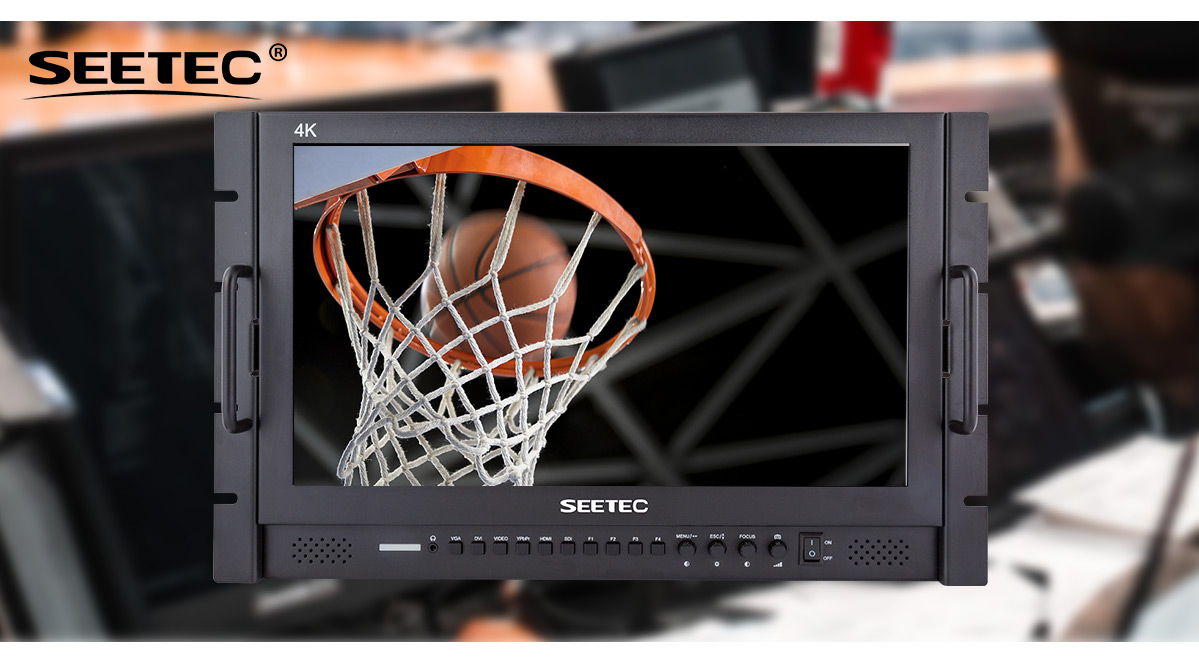

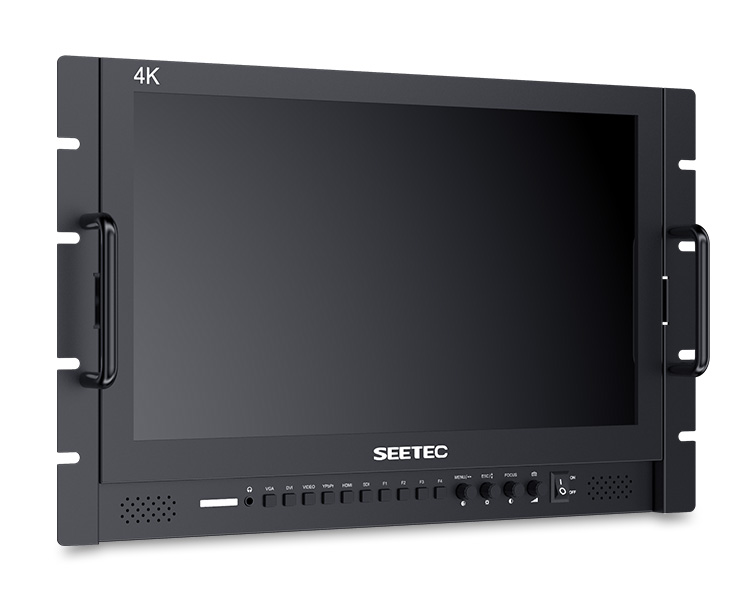

17.3”全高清3G-SDI/HDMI机柜式广播监视器
SEETEC P173-9HSD-RM是一款具有3G-SDI, 4K HDMI机架式全高清广播级监视器，最高支持4K@30Hz。采用Rec.709色彩标准，显示图像逼真、效果专业。全铝金属机身，经久耐用；配备标准VESA安装点，因此除了机架式安装外，还可以实现挂壁式安装。P173-9HSD-RM对于何广播设施、移动广播车甚至是出外景使用的航空箱来说都是专业级监视器。
SEETEC P173-9HSD-RM是一款具有3G-SDI, 4K HDMI机架式全高清广播级监视器，最高支持4K@30Hz。采用Rec.709色彩标准，显示图像逼真、效果专业。全铝金属机身，经久耐用；配备标准VESA安装点，因此除了机架式安装外，还可以实现挂壁式安装。P173-9HSD-RM对于何广播设施、移动广播车甚至是出外景使用的航空箱来说都是专业级监视器。

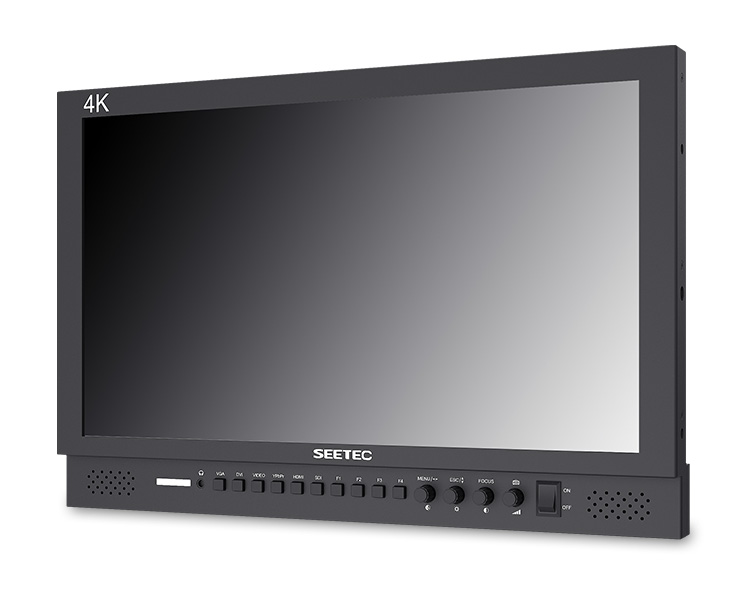

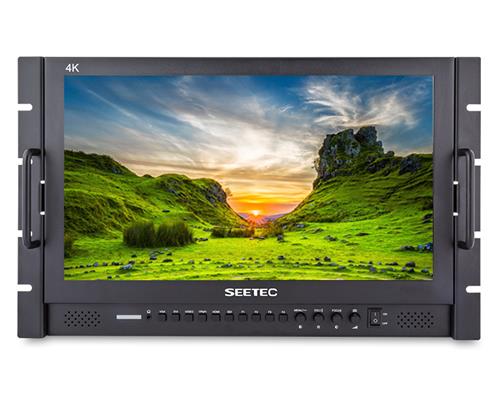

1920X1080全高清液晶面板
P173-9HSD-RM采用17.3英寸IPS广视角全高清液晶面板，呈现非凡、自然的高清画面，让您体验到无色差绚丽的细节表现和真实的色彩还原能力。
P173-9HSD-RM采用17.3英寸IPS广视角全高清液晶面板，呈现非凡、自然的高清画面，让您体验到无色差绚丽的细节表现和真实的色彩还原能力。

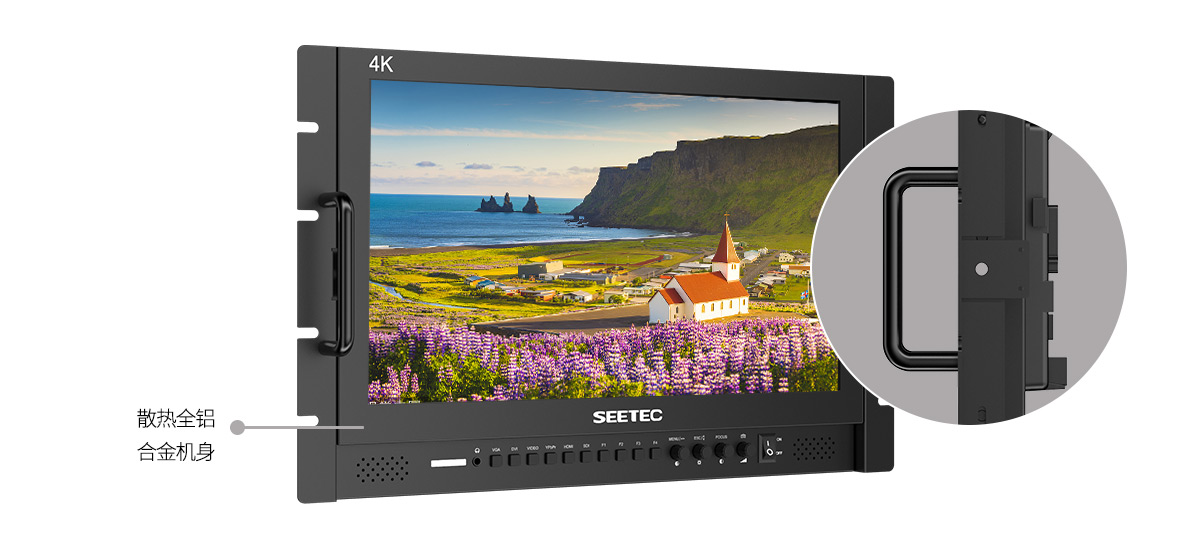

全金属机身设计
坚固耐用，易散热
全铝合金机身不仅为整台监视器带来更加高端的质感和品位，而且强大的散热性能，有效解决监视器因长时间使用带来的机身过热问题，延长了监视器的寿命。配备的坚固安装把手，方便拿放。

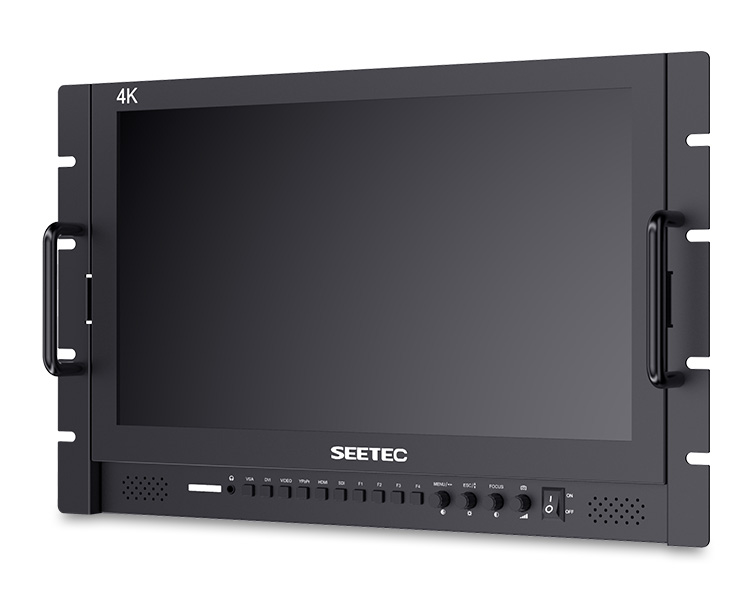

纤薄的机身, 合适的尺寸

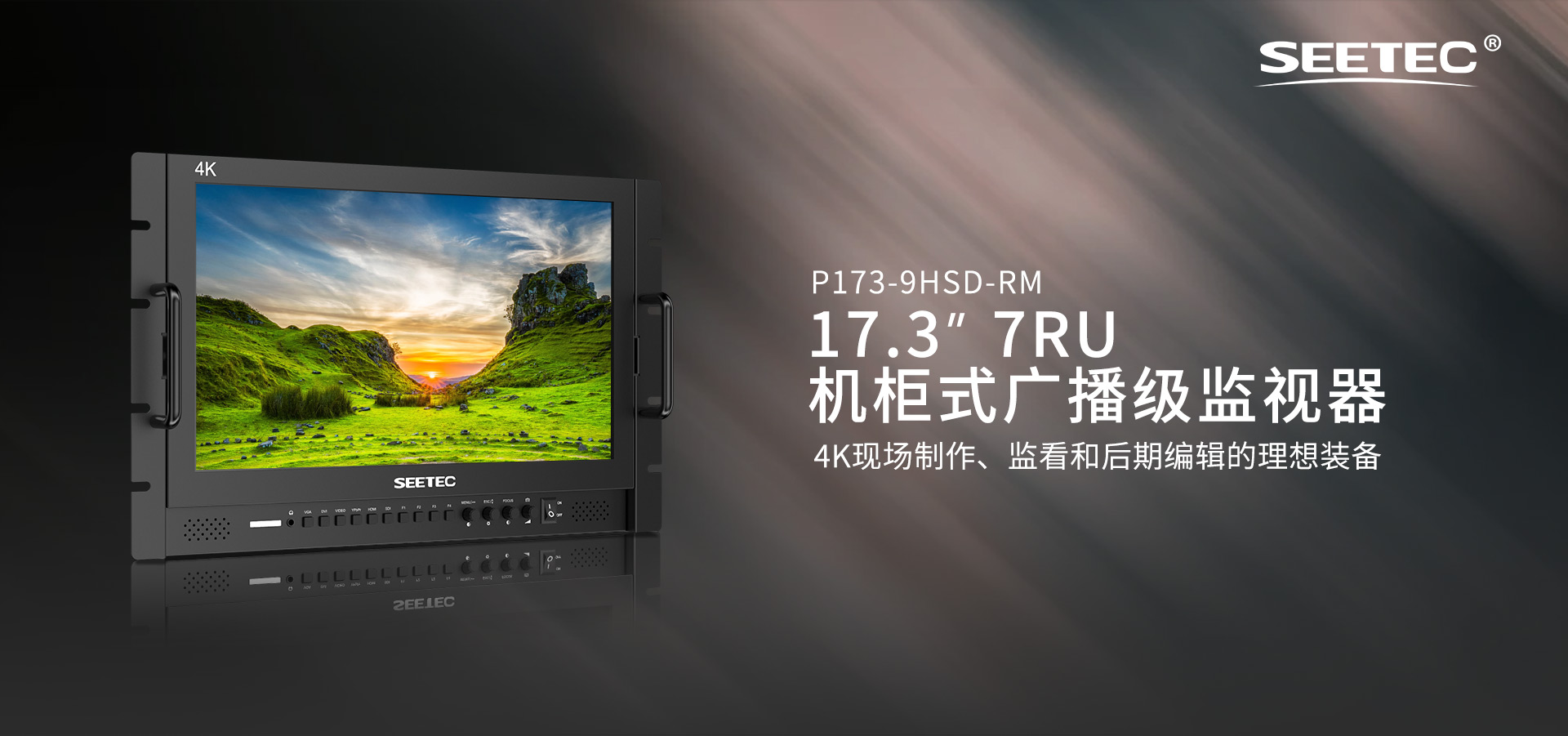

P173-9HSD-RM拥有纤薄的机身， 7 RU设计使其可以轻松集成到工作室或后期制作机架安装设置中。
准确的色彩还原
采用Rec.709色彩标准
SEETEC监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间，先进的图像处理技术，让图像清晰呈现，使色彩过度极其自然，保证准确的色彩还原，重现拍摄实物的自然本色，使用户能够准确地评估各种输入视频信号质量。
采用Rec.709色彩标准
SEETEC监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间，先进的图像处理技术，让图像清晰呈现，使色彩过度极其自然，保证准确的色彩还原，重现拍摄实物的自然本色，使用户能够准确地评估各种输入视频信号质量。

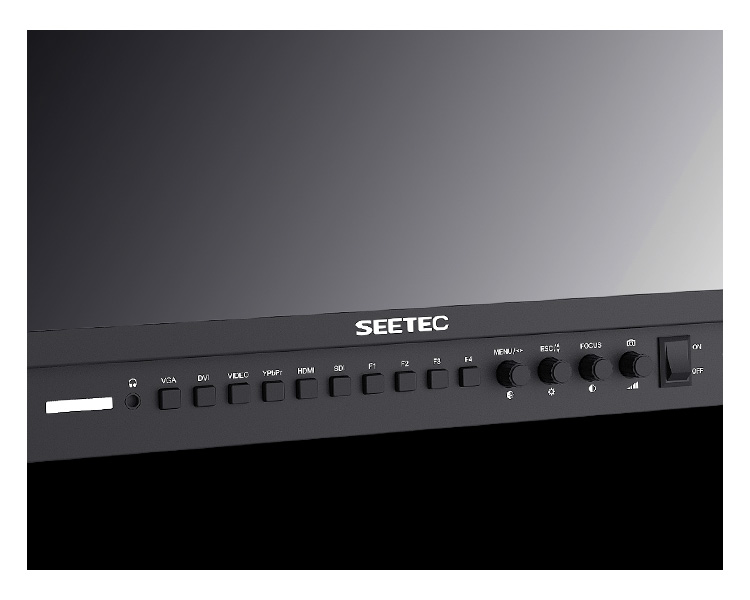

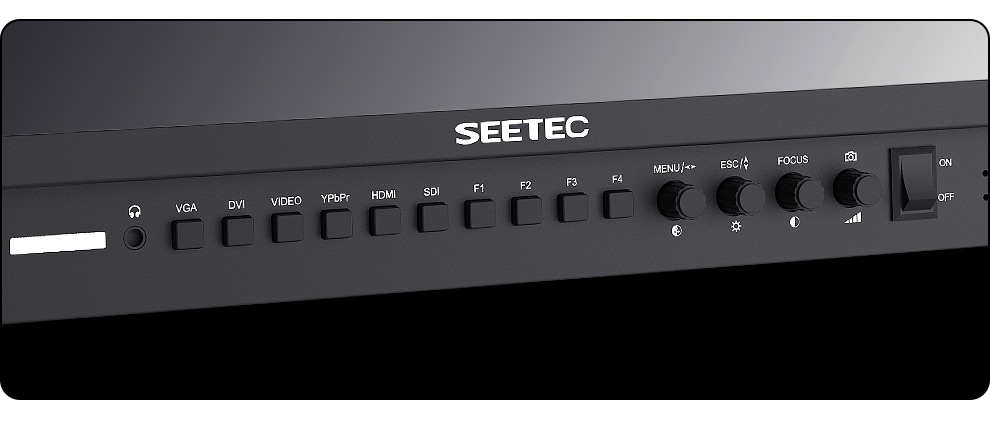

易于操作的功能按键
P173-9HS-RM符合大多数专业的应用要求，面板上配备了4个快捷键（F1～F4），您可以根据自身的需求设置快捷键功能，如：辅助对焦，点对点，中心标记/框形标记，单色显示，图像翻转等功能。还配备了双功能、旋钮式开关让您享有更方便、更快捷的操作快感。
P173-9HS-RM符合大多数专业的应用要求，面板上配备了4个快捷键（F1～F4），您可以根据自身的需求设置快捷键功能，如：辅助对焦，点对点，中心标记/框形标记，单色显示，图像翻转等功能。还配备了双功能、旋钮式开关让您享有更方便、更快捷的操作快感。

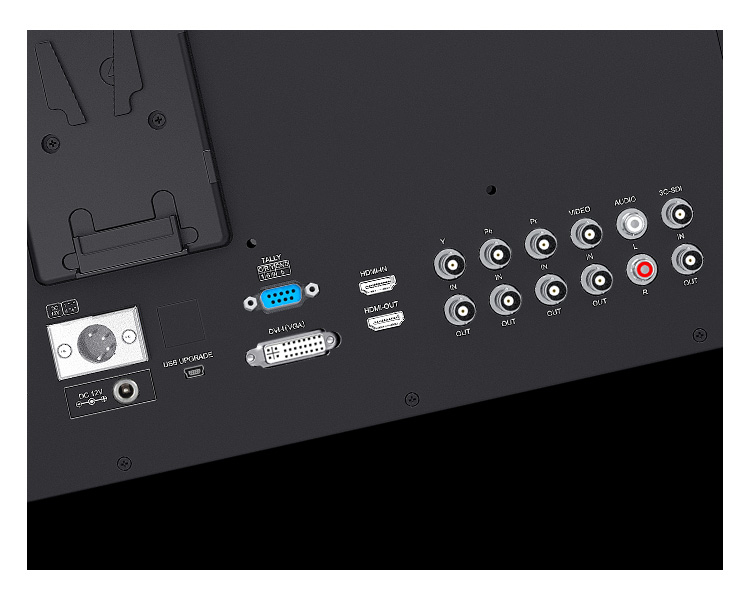

专业监看质量

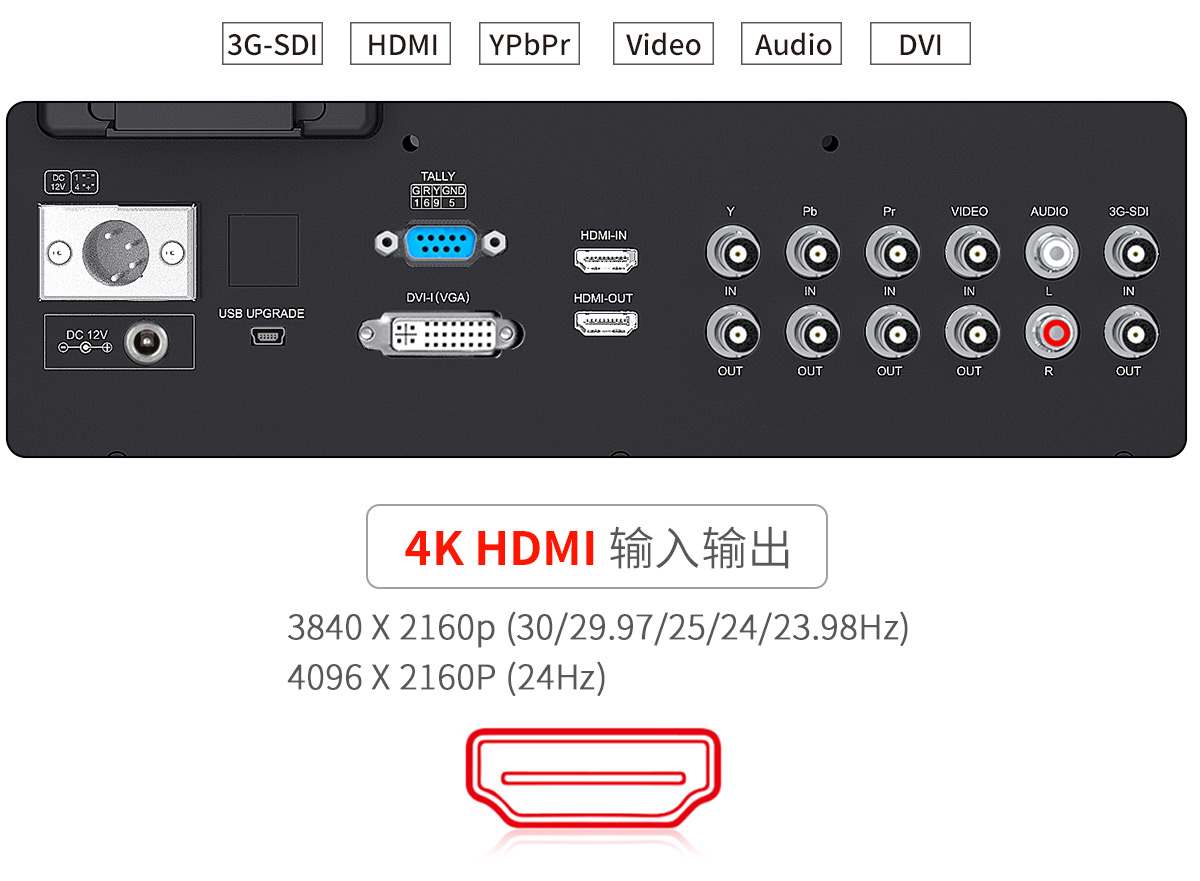

P173-9HSD-RM是一款应用广泛的高品质监视器，从广电机构到移动式现场制作，甚至是电影外景拍摄制作都能胜任！配备了3G-SDI、HDMI、YPbPr、Video、Audio L/R、DVI接口，多种输入方式满足您各种专业显示方案的需求。
P173-9HSD-RM是一款应用广泛的高品质监视器，从广电机构到移动式现场制作，甚至是电影外景拍摄制作都能胜任！配备了3G-SDI、HDMI、YPbPr、Video、Audio L/R、DVI接口，多种输入方式满足您各种专业显示方案的需求。

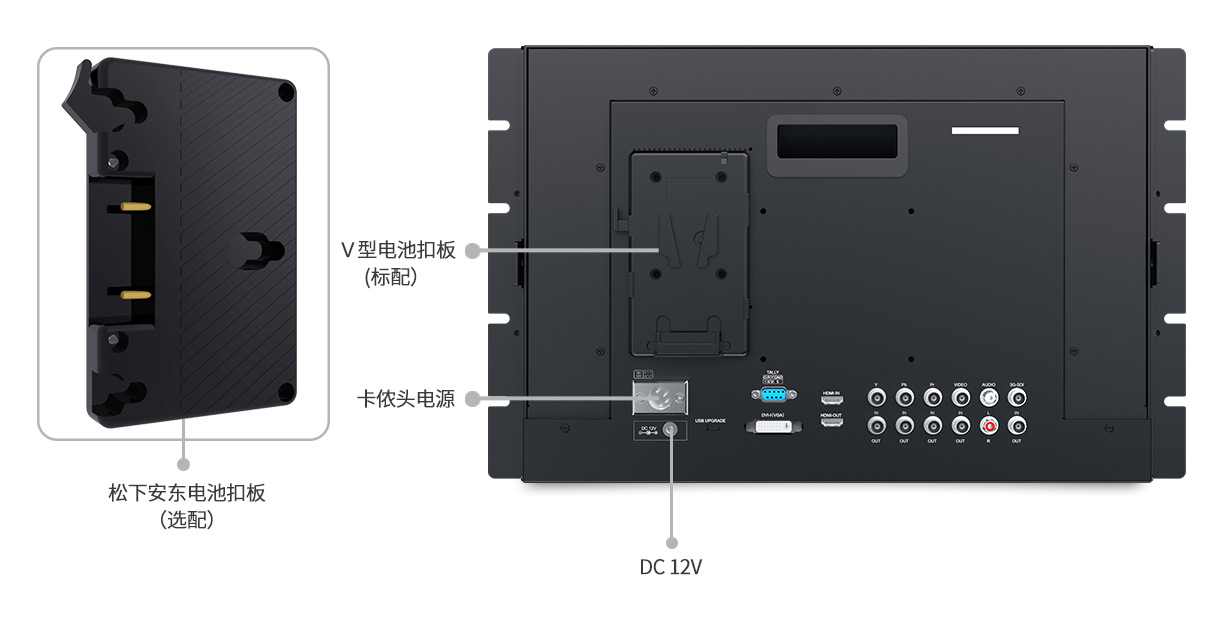

灵活的供电设计
P173-9HSD-RM监视器具有双供电系统：适配器供电或者锂电池供电。采用适配器供电，可通过12V DC电源或者卡侬头电源接口进行供电；锂电池供电可通过索尼V型电池扣板（标配），松下安东电池扣板（选配）进行供电。因此可为您提供极大的灵活性，无论是外景还是演播室制作都能使用。
P173-9HSD-RM监视器具有双供电系统：适配器供电或者锂电池供电。采用适配器供电，可通过12V DC电源或者卡侬头电源接口进行供电；锂电池供电可通过索尼V型电池扣板（标配），松下安东电池扣板（选配）进行供电。因此可为您提供极大的灵活性，无论是外景还是演播室制作都能使用。

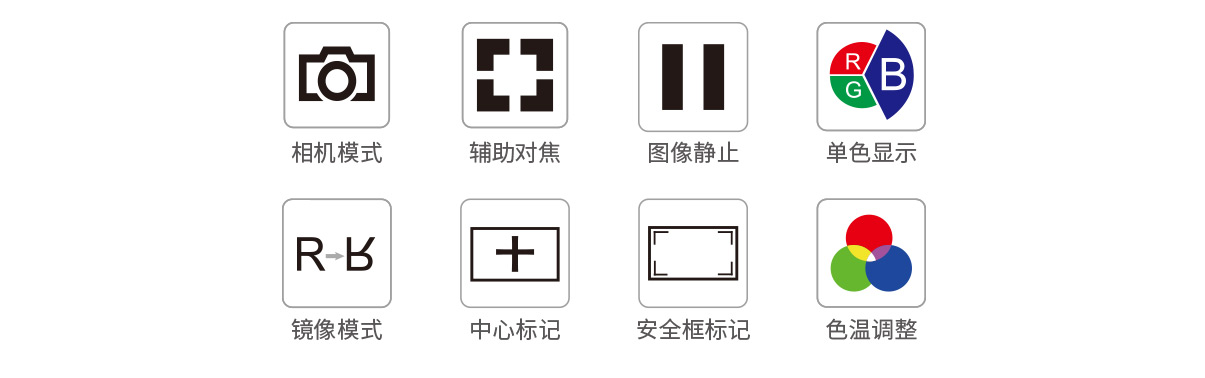

专业辅助拍摄功能
SEETEC监视器自带了的丰富功能，非常适合高端广播级监看工作，如辅助对焦、单色显示、相机模式、中心标记、框型标记、图像冻结、图像翻转、图像显示比例切换、色温调整等，可以帮助摄影师更好地调焦、取景，更快捷地获得更清晰的高质量图像。
SEETEC监视器自带了的丰富功能，非常适合高端广播级监看工作，如辅助对焦、单色显示、相机模式、中心标记、框型标记、图像冻结、图像翻转、图像显示比例切换、色温调整等，可以帮助摄影师更好地调焦、取景，更快捷地获得更清晰的高质量图像。

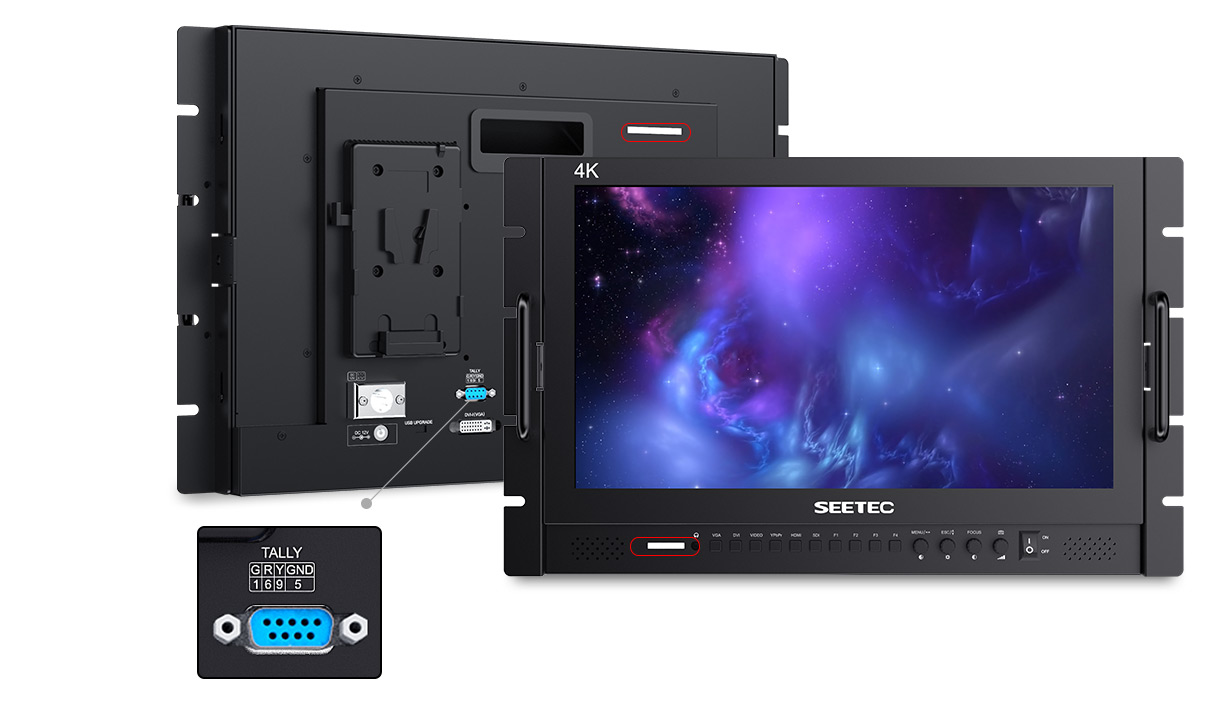

3色Tally灯
前后均设置有3色TALLY灯，可通过背板DB9接口对于TALLY灯进行控制。
前后均设置有3色TALLY灯，可通过背板DB9接口对于TALLY灯进行控制。
*17.3英寸1920x1080全高清大屏
* 全金属机身设计，坚固耐用
* 灵活直观的按键操作，简单易上手
* 7RU机柜式设计，满足多种安装
* 前后Tally 指示灯（红, 绿, 黄)
* 辅助对焦、单色显示、相机模式等丰富的辅助功能，帮助影师更好地调焦、取景，更快捷地获得更清晰的高质量图像。
* 多种接口，满足不同需求: 4K HDMI, 3G-SDI, Ypbpr, Video, DVI
* 耳机立体声输出方便监听，内置扬声器
* 供电方式：DC 12V和四芯卡侬
* 全金属机身设计，坚固耐用
* 灵活直观的按键操作，简单易上手
* 7RU机柜式设计，满足多种安装
* 前后Tally 指示灯（红, 绿, 黄)
* 辅助对焦、单色显示、相机模式等丰富的辅助功能，帮助影师更好地调焦、取景，更快捷地获得更清晰的高质量图像。
* 多种接口，满足不同需求: 4K HDMI, 3G-SDI, Ypbpr, Video, DVI
* 耳机立体声输出方便监听，内置扬声器
* 供电方式：DC 12V和四芯卡侬
辅助对焦
将亮度对比高的轮廓用红线表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。
单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下，用户可以选择红色，绿色，蓝色和单色来驱动像素点，在此模式下可以更快更准确地调整画面的色调饱和度。
相机模式
在相机模式下，画面可全屏显示。
点对点
使电影制作人通过1:1比例查看输入图像源，而无需缩放，点对点对于捕捉画面最佳细节至关重要。

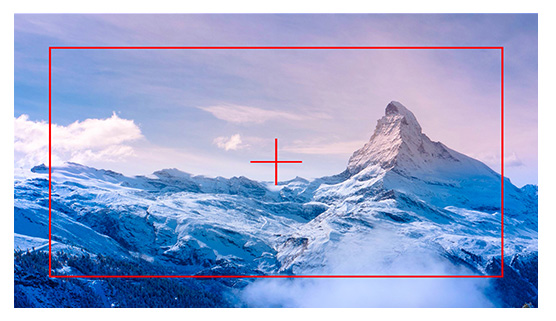

中心标记，安全框
SEETEC监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时，对于构图的安全提示.保障稳定可靠的拍摄高效进行，满足多样化的后期编辑需求 (80%,85%,90%,93%,96%,2.35:1)。
镜像模式
在镜像模式下图像可实现水平，垂直和水平&垂直三种模式翻转。
面板特性
| 型号 | P173-9HSD-RM |
| 屏幕尺寸 | 17.3" |
| 色彩 | 16.7M |
| 分辨率 | 1920×1080 pixels |
| 点距 | 0.1989(H)×0.1989(V) mm |
| 屏幕比例 | 16:9 |
| 亮度 | 300cd/m² |
| 对比度 | 700:1 |
| 背光源 | LED |
| 可视角度 | 89°/89°(L/R) 89°/89°(U/D) |
输入
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 3 X BNC | YPbPr |
| 1 X DVI-I | DVI-I |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
输出
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 3 X BNC | YPbPr |
| 1 X BNC | Video |
音频
| 音频输出 | 耳机孔，内置扬声器 |
SDI 支持格式
| 480i/576i |
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
HDMI 支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
| 4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz) |
其他规格
| 输入电压 | DC9～24V |
| 消耗功率 | ≤26W |
| 工作温度 | -10°C~50°C |
| 储藏温度 | -20°C~60°C |
| 单机尺寸 | 481.6L×297H×35D mm |
| 单机重量 | 3.4kg |
| 装箱数量 | 2 |
| 外箱尺寸 | 535*350*425(mm) |
| 毛重 | 9.795kgs |
功能
| * 峰值辅助对焦 (黑白画面时,红色勾边) |
| * 中心标记 |
| * 框型标记 (80%,85%,90%,93%,96%,2.35:1) |
| * 图像冻结 |
| * 图像翻转 (水平，垂直，水平&垂直) |
| * 相机模式 |
| * 点对点（在4K信号模式下不支持） |
| * 单色显示 (红,绿,蓝,单色) |
| * 全局缩放（在4K信号模式下不支持） |
| * 上下/左右缩放（在4K信号模式下不支持） |
| * 显示比例（在4K信号模式下不支持） |
| * Tally 指示灯 |

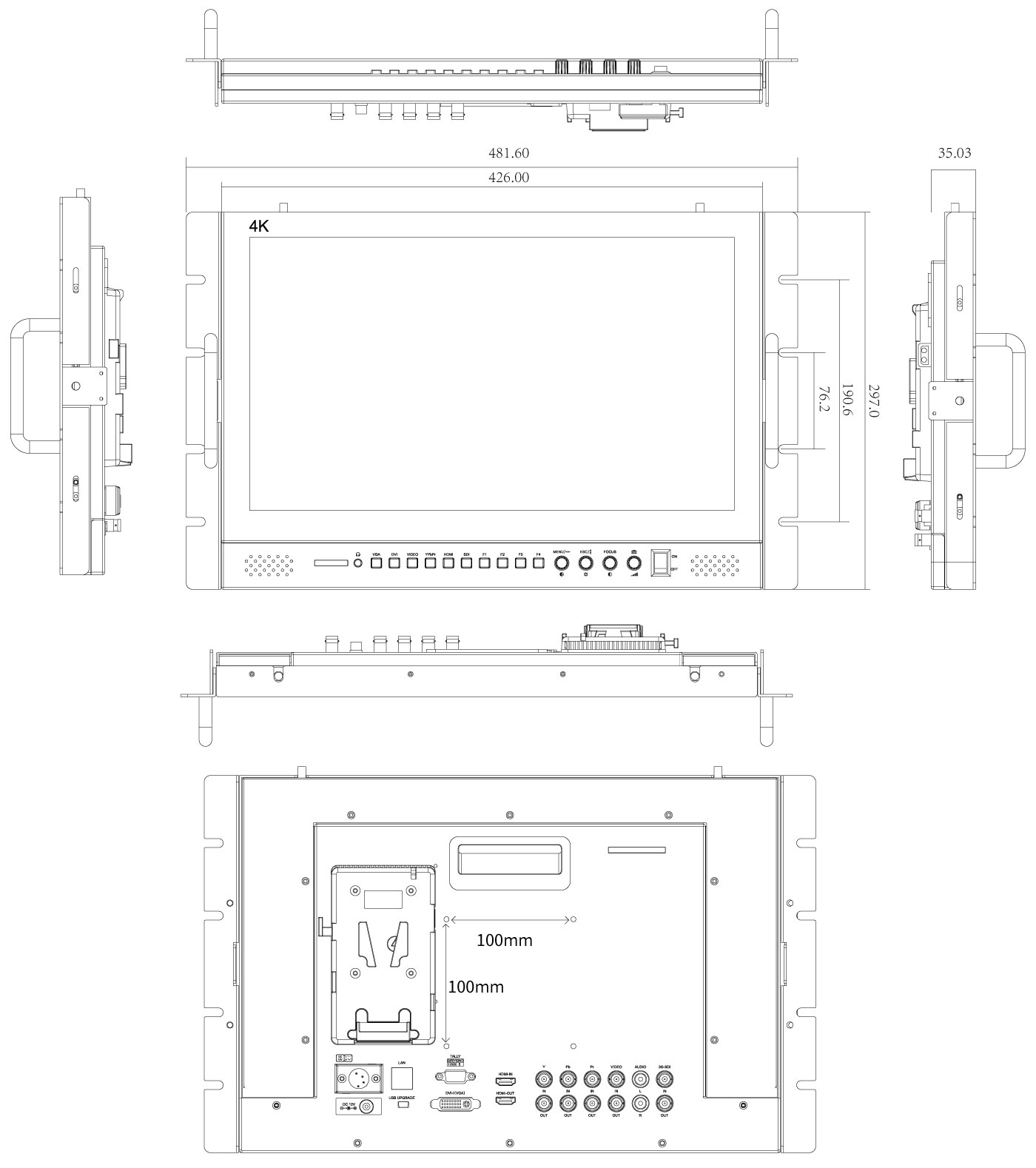

尺寸图 (单位: mm)
现场直播
播出机构的机架式监看解决方案
在演播室采用多机位摄制时，需同时看到各路摄像机画面、图文、键及节目画面。P173-9HS-RM前后均设置了TALLY灯，可以显示红色、绿色和黄色指示tally信号，让您在现场制作期间，总能知晓哪路信号正在记录或播出。FHD分辨率显示屏清晰无比，您可轻松检查所有机位是否准确对焦并确保颜色一致！
播出机构的机架式监看解决方案
在演播室采用多机位摄制时，需同时看到各路摄像机画面、图文、键及节目画面。P173-9HS-RM前后均设置了TALLY灯，可以显示红色、绿色和黄色指示tally信号，让您在现场制作期间，总能知晓哪路信号正在记录或播出。FHD分辨率显示屏清晰无比，您可轻松检查所有机位是否准确对焦并确保颜色一致！

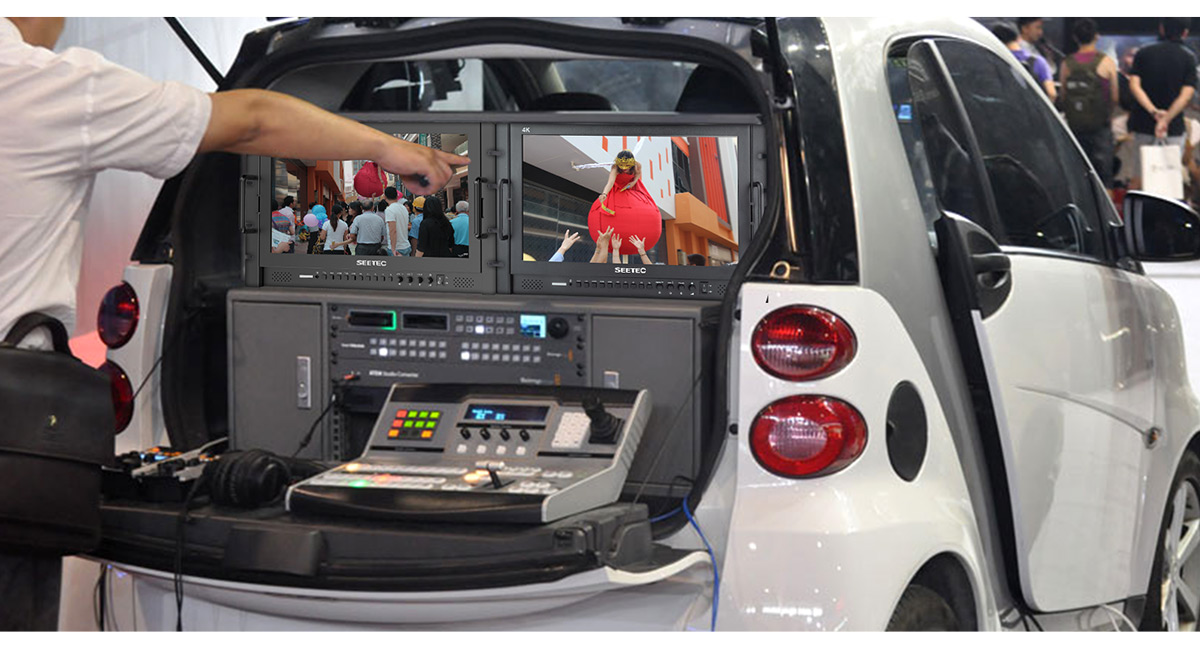

转播车
纤薄设计，适合狭小空间安装！
对于空间有限的新闻直播车来说，P173-9HSD-RM是理想选择。它秉承超薄设计理念，以便安装在新闻直播车内狭窄的机架上。它还兼容外接电池、DC电源和卡侬头电源，灵活在任何地点使用。此外，它带有多种安全框比例，如此贴心的设计能让您在现场制作时明确画面的安全区域。
纤薄设计，适合狭小空间安装！
对于空间有限的新闻直播车来说，P173-9HSD-RM是理想选择。它秉承超薄设计理念，以便安装在新闻直播车内狭窄的机架上。它还兼容外接电池、DC电源和卡侬头电源，灵活在任何地点使用。此外，它带有多种安全框比例，如此贴心的设计能让您在现场制作时明确画面的安全区域。
轻巧机身，可装入航空箱
画面细节纤毫毕现，剧组现场高效监看
对于苛刻的外景拍摄，P173-9HSD-RM可装入便携式航空铝箱，既能有效保护监视器并便于运输携带且成本更低。不论您穿梭于城市之间，还是往来于海外各国，它都能表现出极强的适应力。足够大的屏幕和全高清分辨率，使摄制人员可以更清楚看到拍摄画面；提供安全框，为制作人员设计字幕或特技位置提供参照，使它成为现场监看数字电影、广告和电视节目制作不可或缺的理想监看利器。
画面细节纤毫毕现，剧组现场高效监看
对于苛刻的外景拍摄，P173-9HSD-RM可装入便携式航空铝箱，既能有效保护监视器并便于运输携带且成本更低。不论您穿梭于城市之间，还是往来于海外各国，它都能表现出极强的适应力。足够大的屏幕和全高清分辨率，使摄制人员可以更清楚看到拍摄画面；提供安全框，为制作人员设计字幕或特技位置提供参照，使它成为现场监看数字电影、广告和电视节目制作不可或缺的理想监看利器。
播出控制室
呈现无与伦比的精美画质
广电从业人员需要时刻准备好应对各类视频信号。P173-9HSD-RM配备4K HDMI、3G-SDI、DVI等信号传输接口，无需担心控制室显示器的兼容问题！高分辨率IPS面板，给您带来无与伦比的精美画质。
呈现无与伦比的精美画质
广电从业人员需要时刻准备好应对各类视频信号。P173-9HSD-RM配备4K HDMI、3G-SDI、DVI等信号传输接口，无需担心控制室显示器的兼容问题！高分辨率IPS面板，给您带来无与伦比的精美画质。

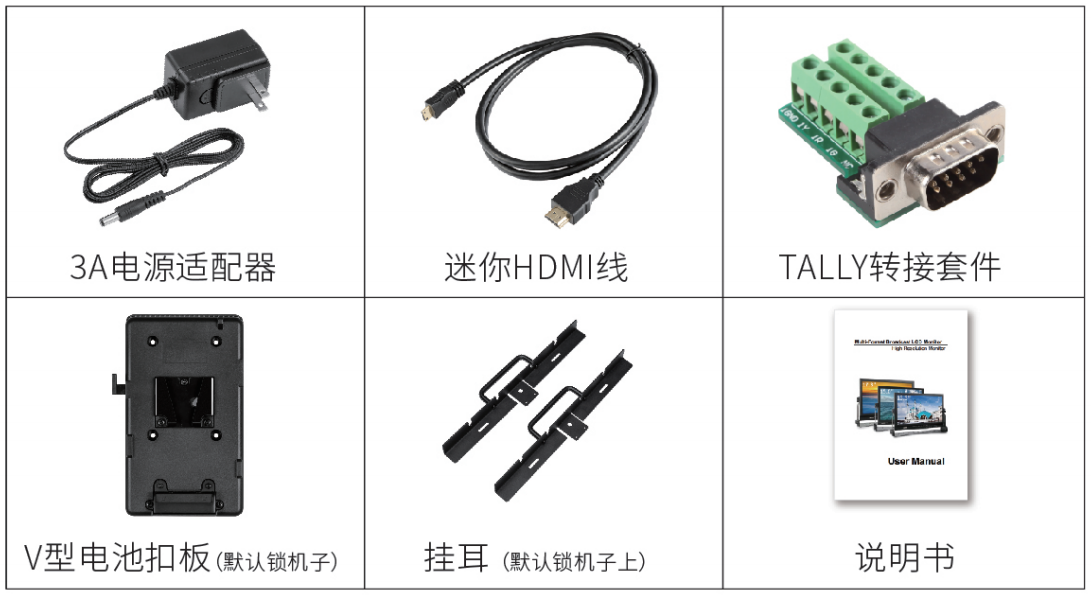

标准配件：
1× 3A电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally转接套件
2× 挂耳
1× 说明书
1× 3A电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally转接套件
2× 挂耳
1× 说明书
