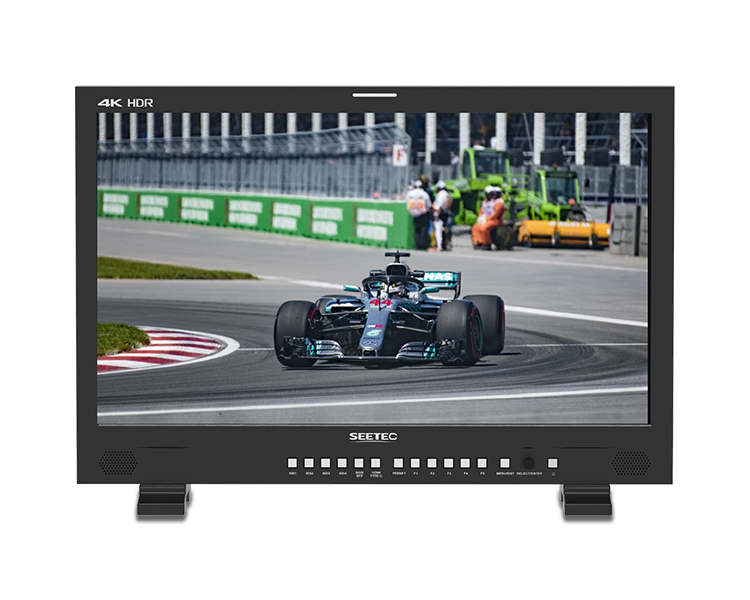

SEETEC 12G236D 23.6" 4K广播级影视监视器12G-SDI HDMI2.0 IPS超高清3840x2160

Hits： 次

型号：12G236D

简介

屏幕尺寸：23.6" IPS
分辨率：  3840x2160 pixels
屏幕比例：16:9
亮度：    300cd/m²

输入

12G-SDI、 HDMI、 RS422、 GPI、 USB、 Type-C、 LAN、 SFP

输出

12G-SDI、 RS422、 耳机孔、扬声器

DM

pdf

下载

本站下载

    • 概览

    • 特征

    • 参数

    • 视频

    • 应用

    • 附件

    12G 4K hdr monitor



    产品简介
    SEETEC 12G236D是一款搭载2路12G-SDI支持4K信号输入的专业影视制作监视器，为您呈现2160p@60的原生影像, 配备23.6寸色深达8bit超高清液晶面板及一系列的辅助功能。此外，还具有12G-SFP光纤输入连接选项，实现远距离Ultra HD监看。您还可以连接电脑通过应用程序控制监视器。广泛应用于广电、影视、高端广告制作的前期拍摄和后期调色工作。





    主要特征

    ● 23.6英寸3840x2160超高清大屏

    ● 全金属机身设计，坚固耐用

    ● 灵活直观的按键操作，简单易上手

    ● 多种画面模式（四画面、双画面、三画面）

    ● 支持多种色域，满足摄影师对色彩的不同需求

    ● SDR与HDR图像对比功能

    ● 波形图、矢量图、RGB直方图、亮度直方图、辅助对焦、斑马纹、中心标记等功能，能帮助准确对焦和曝光，适用于前期拍摄、后期制作以及颜色校准

    ● 多种接口，满足不同需求: 2*12G-SDI输入及输出，1*HDMI2.0输入，RS422输入&输出, GPI，Type-C, USB, SFP等

    ● 支持前置TALLY (红、黄、绿）

    ● 耳机立体声输出方便监听

    ● VESA标准安装点支持挂壁安装



    parameter comparision monitor



    主要特征:

    * 23.6英寸3840x2160超高清大屏
    * 全金属机身设计，坚固耐用
    * 灵活直观的按键操作，简单易上手
    * 多种画面模式（四画面、双画面、三画面）
    * 支持广播电视和电影标准的宽广色域，满足摄影师对色彩的不同需求
    * SDR与HDR图像对比功能
    * 波形图、矢量图、RGB直方图、亮度直方图、辅助对焦、斑马纹、中心标记等功能，能帮助准确对焦和曝光，适用于前期拍摄、后期制作以及颜色校准
    * 多种接口，满足不同需求: 2*12G-SDI输入及输出，1*HDMI2.0输入，RS422输入&输出, GPI，Type-C, USB, SFP等
    * 支持前置TALLY (红、黄、绿）
    * 耳机立体声输出方便监听
    * VESA标准安装点支持挂壁安装



    面板特性
     型号  12G236D
     屏幕尺寸  23.6" IPS
     色深  8Bit(1.67)
     分辨率  3840×2160 pixels
     点距  0.1369(W) x 0.1369(V) mm
     屏幕比例  16:9
     亮度  300cd/m²
     对比度  1000:1
     背光源  LED
     可视角度  89°/89°(L/R) 89°/89°(U/D)

    输入
     2 X 12G-SDI(支持4K)  12G-SDI
     1 X HDMI 2.0  HDMI (支持4K)
     1 X RS422  RS422
     1 X GPI  GPI
     1 X USB  USB (升级、LUT导入)
     1 X LAN  以太网口
     1 X Type-C  Tpye-C (兼容雷劈3)
     1 X SFP  SFP 光纤模块 (选配)

    输出
     2 X 12G-SDI  12G-SDI (支持4K)
     1 X RS422  RS422

    音频
     音频输出  耳机孔、扬声器

    SDI支持格式
     SMPTE-425M-A/B  1080p (50/59.94/60)
     SMPTE-274M  1080p (23.98/24/25/29.97/30p/psf)
     SMPTE-296M  720p(60/59.94/50)
     SMPTE ST 2036-1:2009  3840×2160(23.98/24/25/29.97/30/50/59.94/60p)
     SMPTE ST 2048-2:2011  2048x1080(23, 98/24/25/29.97/30p/psf, 47.95/48/50/59.94/60p)
     SMPTE ST 2081  3840x2160 (30/25/24p)
     SMPTE ST 2082  3840x2160 (60/50/30/25/24p)

    HDMI支持格式
    4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
    3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
    1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
    1080i (60 / 59.94 / 50)
    720p (60 / 59.94 / 50)


    其他规格
     电压输入  AC 100V~240V
     功耗  ≤75W
     工作温度  -10°C~55°C
     储存温度  -20°C~60°C
     单机尺寸
     单机重量
     装箱数量
     外箱尺寸
     毛重

    功能
    * 内置多款摄像机灰片log转Rec709
    * 用户自定义3DLUT上载
    * 支持GPI控制
    * 支持动态IMD，支持TSL 3.1/4.0和IMAGE VIDEO协议
    * 支持前置TALLY
    * 16路音频解嵌音柱显示
    * 直方图
    * HDR
    * 色彩预设模式 (T.709, BT.2020 , DCI-P3, PQ_DCI-P3, PQ_BT.2100, HLG_BT.2100)
    * 伽马-EOTF (Gamma2.0, Gamma2.2, Gamma2.4, Gamma2.6, SMPTE ST 2084(PQ), ITU-R BT.2100(HLG), S-Log3, Canon Log)
    * PQ选项 (PQ-300, PQ-500, PQ-1000)
    * 时间码
    * 色彩增益 (红、绿、蓝)
    * 色彩偏置 (红、绿、蓝)
    * 欠扫描、过扫描
    * EETF
    * 中心标记
    * 安全框(80%、85%、88%、90%、93%)
    * 画幅标记 (16:9, 15:9, 14:9, 13:9, 4:3, 2.35:1, 1.85:1)
    *波形图 (亮度波形、分量波形、RGB波形、RGB叠加波形 )
    * 色域警告
    * 伽马 (ITU-R BT.709、SMPTE-C、EBU、DCI-P3、ITU-R BT.2020)
    * 交叉影线



    Dimensions (Unit: mm)





    标准配件:
