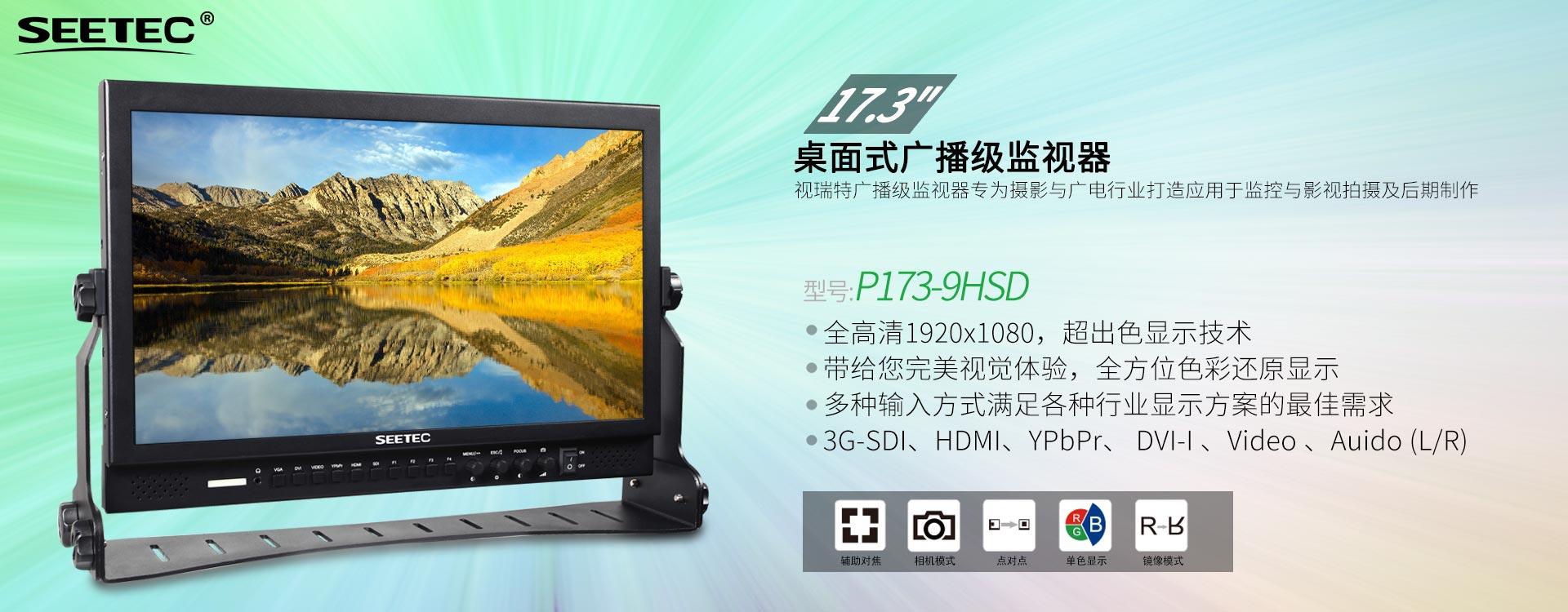

17.3" 铝壳全高清1920×1080 3G-SDI/ HDMI广播级导演监视器 P173-9HSD

Hits:

型号:P173-9HSD

简介

屏幕尺寸:17.3"
分辨率:  1920x1080 pixels
屏幕比例:16:9
亮度:    400cd/m²

输入

3G-SDI、 HDMI、 YPbPr、 DVI、 Video、 Audio(L/R)

输出

3G-SDI、 HDMI、 YPbPr、 Video、 耳机孔、 扬声器

下载

pdf Shop/2017/9/SEETEC-桌面式监视器-DM3.jpg

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件

17寸seetec监视器

SEETEC专业广播级液晶监视器,已经广泛应用于各级电视台的新闻制作、播出机房和电视转播车等领域。由于该系列产品是与其它专业设备紧密配套使用,因此,高稳定性、高可靠性和电磁兼容性,是保证整个系统正常运行的重要条件。

稳定性和可靠性
铝制外壳设计,不仅使产品更加坚固、耐用,也很好地解决了产品的散热问题。同时,也增强了抗干扰能力。



全高清大监sdi-4k-hdmi监视器



专业辅助拍摄功能
SEETEC监视器自带了的丰富功能,非常适合高端广播级监看工作,如辅助对焦、单色显示、相机模式、中心标记、框型标记、图像冻结、图像翻转、图像显示比例切换、色温调整等,可以帮助摄影师更好地调焦、取景,更快捷地获得更清晰的高质量图像。

辅助对焦专业功能



1920X1080全高清液晶面板
SEETEC P173-9HSD采用17.3英寸IPS广视角全高清液晶面板,呈现非凡、自然的高清画面,让您体验到无色差绚丽的细节表现和真实的色彩还原能力。

17-inch-full-hd-monitor



真实色彩 专业校色
采用Rec.709色彩标准
SEETEC采用各专业领域信赖的Rec.709高清色彩标准,使用专业调色技术运用算法,配合专业仪器出厂校准,准确还原影片中的色彩,不失真不偏色,显示真实的影像,让您的拍摄如虎添翼。

seetec-rec709



准确的色彩还原
SEETEC监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间,先进的图像处理技术,让图像清晰呈现,使色彩过度极其自然,保证准确的色彩还原,重现拍摄实物的自然本色,使用户能够准确地评估各种输入视频信号质量。

accurate-color-reproduction



易于操作的功能按键
SEETEC P173-9HSD符合大多数专业的应用要求,面板上配备了4个快捷键(F1~F4),您可以根据自身的需求设置快捷键功能,如:辅助对焦,点对点,中心标记/框形标记,单色显示,图像翻转等功能。还配备了双功能、旋钮式开关让您享有更方便、更快捷的操作快感。

17-video-production-monitor



专业监看质量
P173-9HSD是一款应用广泛的高品质监视器,从广电机构到移动式现场制作,甚至是电影外景拍摄制作都能胜任!配备了3G-SDI、HDMI、YPbPr、Video、AudioL/R、DVI接口,多种输入方式满足您各种专业显示方案的需求。

ips-panel-4kled-4k-monitor

3g-sdi-monitor-4k-hdmi



4K-HDMI输入输出监视器



17寸影视高清监视器



3色Tally灯
前后均设置有3色TALLY灯,可通过背板DB9接口对于TALLY灯进行控制。

17-monitor



灵活的供电设计
P173-9HSD监视器具有双供电系统:适配器供电或者锂电池供电。采用适配器供电,可通过12V DC电源或者卡侬头电源接口进行供电;锂电池供电可通过索尼V型电池扣板(标配),松下安东电池扣板(选配)进行供电。因此可为您提供极大的灵活性,无论是外景还是演播室制作都能使用。

17寸片场监看监视器



便携遮阳罩
新一代加长型遮光罩,让您在任何环境下,都能获得理想的观看效果。

17-4k-monitor



多个安装点
可固定到摄影机支架或悬挂在任何地方
配备的U型支架设有3个标准¼英寸安装孔,可以轻松完成各类安装,且兼容第三方装备。 您可以连接怪手将其悬挂在其他装备上或者安装在摄影支架上,以便供整个摄制组监看画面作为辅助,也可以将其放在工作台上进行监看。

professional-video-monitors

broadcast-cameras-monitor



1. 全高清1920x1080 超高分辨率,丰富的色彩层次
2. HDMI, 3G-SDI, Ypbpr, Video, Audio(L/R)\、DVI 输入和 HDMI, 3G-SDI, Ypbpr, Video 环出
3. 产品特性:
* 峰值辅助对焦 (黑白背景上红色勾边)
* 单色显示 (红,绿,蓝,单色)
* 5D II相机模式
* 点对点
* 中心标记
框型标记 (80%, 85%, 90%, 93%, 96%, 2.35:1)
图像翻转(水平,垂直,水平&垂直)
* 图像冻结
* 全局缩放
* 上下/左右缩放

4. 前置3.5mm 耳机孔, 内置扬声器
5. 3色Tally 指示灯(红, 绿, 黄)
6. 供电方式:DC 12V和四芯卡侬



辅助对焦
将亮度对比高的轮廓用红线表示出来,如果轮廓的线越多越明显,表示摄像机镜头在此处聚焦。对于摄影师来说,使用红边聚焦功能相比起直接观察图像进行聚焦,能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄(摄像机多是变焦镜头),建议将被摄物体拉近聚焦,处于焦点以内的物体,将会出现轮廓线,而焦点以外的物体则没有。



单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下,用户可以选择红色,绿色,蓝色和单色来驱动像素点,在此模式下可以更快更准确地调整画面的色调饱和度。



相机模式
在相机模式下,画面可全屏显示。



点对点
使电影制作人通过1:1比例查看输入图像源,而无需缩放,点对点对于捕捉画面最佳细节至关重要。



中心标记,安全框
SEETEC监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时,对于构图的安全提示.保障稳定可靠的拍摄高效进行,满足多样化的后期编辑需求 (80%,85%,90%,93%,96%,2.35:1)。



镜像模式
在镜像模式下图像可实现水平,垂直和水平&垂直三种模式翻转。





面板特性
 型号  P173-9HSD
 屏幕尺寸  17.3"
 色彩  16.7M
 分辨率  1920×1080 pixels
 点距  0.1989(H)×0.1989(V) mm
 屏幕比例  16:9
 亮度  400cd/m²
 对比度  600:1
 背光源  LED
 可视角度  80°/80°(L/R) 60°/80°(U/D)

输入
 1 X BNC  3G-SDI
 1 X HDMI  HDMI
 3 X BNC  YPbPr
 1 X DVI-I  DVI-I
 1 X BNC  Video
 2 X RCA  Audio(L/R)

输出
 1 X BNC  3G-SDI
 1 X HDMI  HDMI
 3 X BNC  YPbPr
 1 X BNC  Video

音频
 音频输出  耳机孔,内置扬声器

SDI 支持格式
480i/576i
720p(60/59.94/50/30/29/25/24/23.98)
1080i(60/59.94/50)
1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)

HDMI 支持格式
480i/576i/480p/576p
1080i (60/59.94/50)
720p (60/59.94/50/30/29/25/24/23.98)
1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF)
4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz)

其他规格
 输入电压  DC9~24V
 消耗功率  ≤26W
 工作温度  -10°C~50°C
 储藏温度  -20°C~60°C
 单机尺寸  426L×285H×35.1D mm (不含支架)
 单机重量  2.75kg (不含支架) / 3.30kg (含支架)

功能
* 峰值辅助对焦 (黑白画面时,红色勾边)
* 中心标记
* 框型标记 (80%,85%,90%,93%,96%,2.35:1)
* 图像冻结
* 图像翻转 (水平,垂直,水平&垂直)
* 相机模式
* 点对点(在4K信号模式下不支持)
* 单色显示 (红,绿,蓝,单色)
* 全局缩放(在4K信号模式下不支持)
* 上下/左右缩放(在4K信号模式下不支持)
* 显示比例(在4K信号模式下不支持)
* Tally 指示灯



尺寸图 (单位: mm)

工作流程
为现场直播、广播及后期制作提供广播级监看
视瑞特P173-9HSD都是一款广泛适用的监视器,支持SD/HD/3G-SDI及4K HDMI 2160p的Ultra HD,它的各项强大功能是用于广播及后期制作的不二之选!它配备标准的VESA安装点,因此除了机架式安装之外,还能实现壁挂式安装。兼容外接电池、12V DC直流电源及卡侬头电源,室内或者户外任何地方都可方便使用!如在现场拍摄,您可使用外接电池,而棚内、转播车上或后期制作室使用时则可连接到标准电源。



现场直播
各大播出机构的理想机架式监看方案
在演播室采用多机位摄制时,需同时看到各路摄像机画面、图文、键及节目画面。P173-9HSD前后均设置了TALLY灯,可以显示红色、绿色和黄色指示tally信号,让您在现场制作期间,总能知晓哪路信号正在记录或播出。FHD分辨率显示屏清晰无比,您可轻松检查所有机位是否准确对焦并确保颜色一致!



转播车
纤薄设计,适合狭小空间安装!
对于空间有限的新闻直播车来说,P173-9HSD是理想选择。它秉承超薄设计理念,以便安装在新闻直播车内狭窄的机架上。它还兼容外接电池、DC电源和卡侬头电源,灵活在任何地点使用。此外,它带有多种安全框比例,如此贴心的设计能让您在现场制作时明确画面的安全区域。



可装入航空箱
轻巧机身,剧组高效监看
可选装配便携式铝箱,能有效保护监视器并便于运输携带,从而适用于苛刻的外景拍摄环境。SEETEC P173-9HSD根据现场监看的使用习惯,可选铝箱,前后盖可以快速打开安装,节约准备影视器材的时间,无论开工或收工,可迅速使监视器进入工作和整备状态。



现场摄制团队监看
轻松实现精确对焦和完美取景,让每位工作人员都能看清楚拍摄画面
SEETEC P173-9HSD峰值对焦指示和画面缩放等功能全都容纳在这一更大的17.3英寸画面显示,可以检查对焦是否准确,摄制人员可以更清楚看到拍摄画面,提供安全框,为制作人员设计字幕或特技位置提供参照,使它成为现场监看数字电影、广告和电视节目制作不可或缺的理想利器。

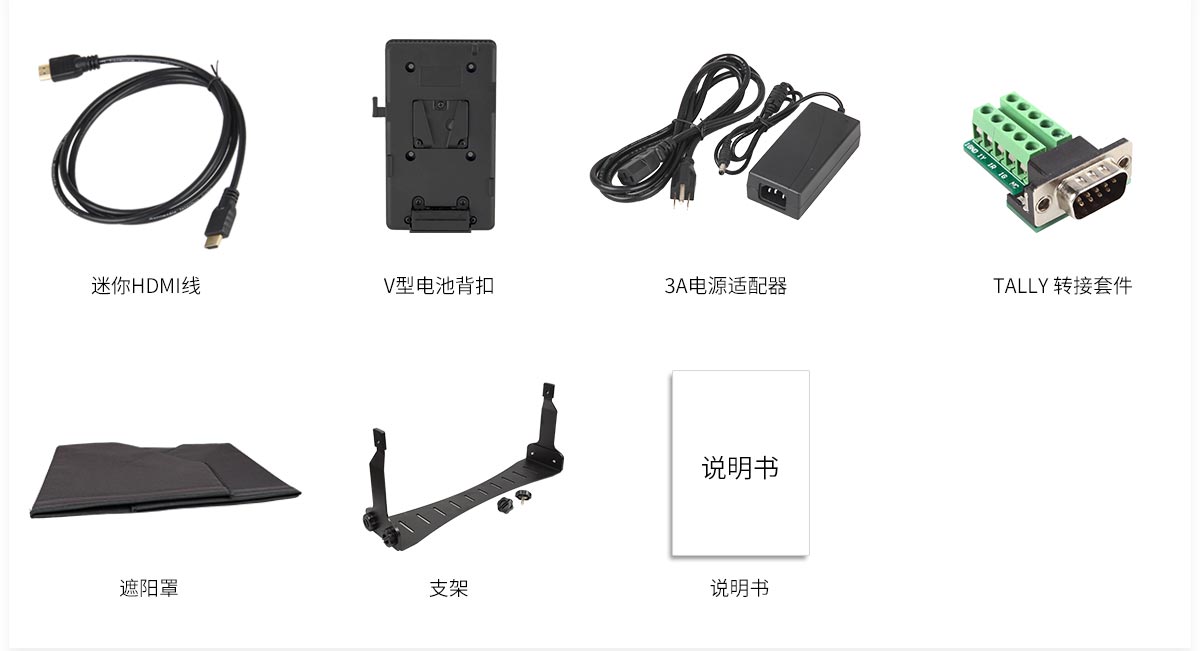

标准配件:
3A电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally转接套件
1× 遮阳罩
1× U型支架
1× 说明书
