SDI⇌HDMI 双向互转转换器 SCH

Hits:

型号:SCH

简介

● 1路SDI输入,2路SDI输出,1路HDMI输入及输出
● 两种供电系统
● 两侧标准1/4孔安装
● 电源/输入/输出状态指示灯
● 压铸工艺铝合金外壳

输入

3G/HD/SD-SDI、 HDMI

输出

3G/HD/SD-SDI、 HDMI

下载

pdf

  • 概览

  • 特征

  • 参数

  • 视频

  • 应用

  • 附件


视瑞特迷你广播级转换器系列全新登场!
采用精美便携式设计,是广播级高品质视频转换器,该系列中的三款型号分别为SDI转HDMI,HDMI转SDI及SDI ⇌ HDMI 互转。
视瑞特广播级转换器配备行业标准“1/4-20”孔,便于安装在任何位置。这款转换器设有HDMI和专业的3G-SDI接口,支持大多数行业通用格式。灵活的两种供电方式,配备F970电池背扣,方便户外使用,也可以通过DC电源供电。

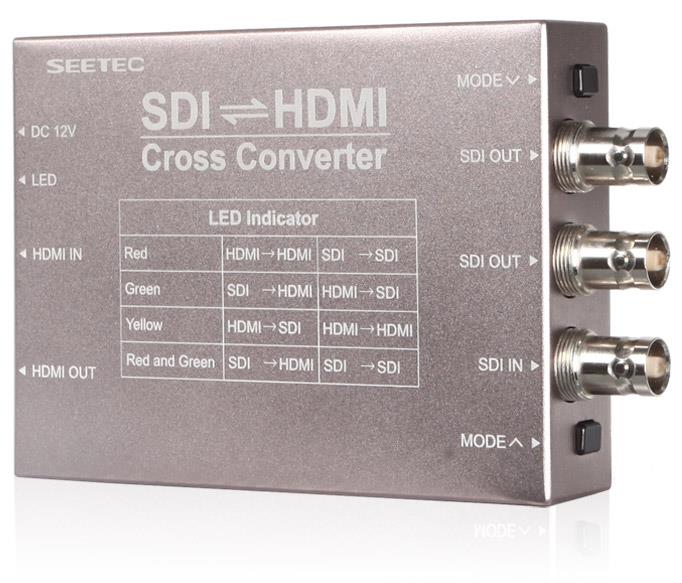

SDI ⇌ HDMI互转转换器
输入:1x HDMI;1X SDI
输出:1X HDMI;2X SDI

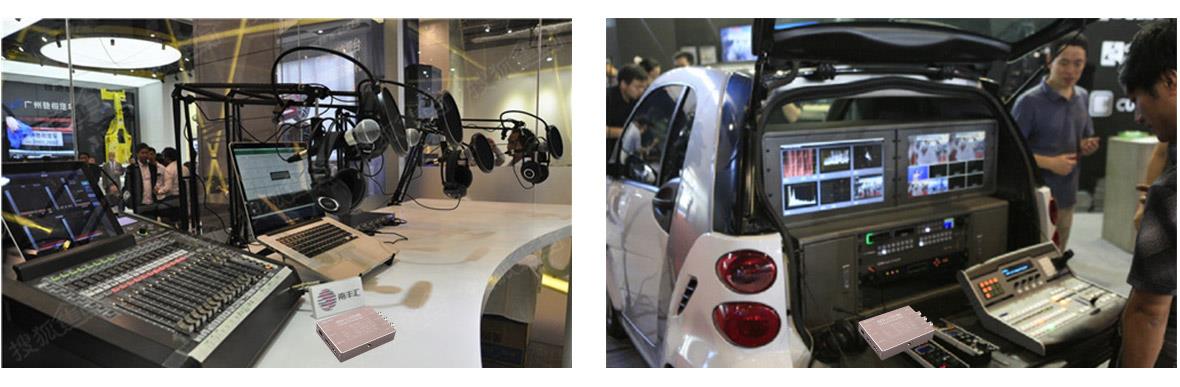

  • 轻松胜任各类应用环境
    拥有广播级品质的迷你转换器!
    视瑞特迷你转换器设计精巧,可以安装到任何位置使用!您可以将它放入电脑包四处携带,还可以在户外直播车内使用,也可以装入航空箱。它们十分适合用于新闻播报类制作,以及周围部署有多台屏幕和摄像机的现场活动,甚至还能应用到电视节目当中,为部署在现场的大屏幕电视机提供信号!

共享高清视界
采用高性能数字芯片,1080P高清分辨率完美展现,确保屏幕画质高清不失真不稳定等因素。

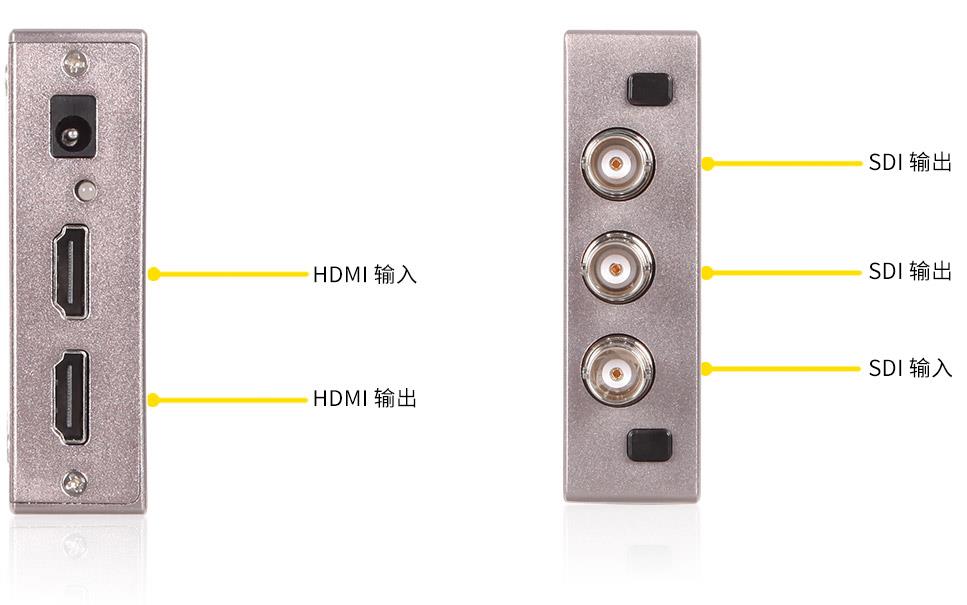

标准尺寸接口
充分利用您手头已有的线缆!
视瑞特转换器配备标准尺寸的3G-SDI和HDMI接口!而且,这些SDI接口均支持多速率,因此能兼容SD和HD-SDI设备。迷你转换器 SDI ⇌ HDMI互转配备一路HDMI输入,一路HDMI输出,一路 SDI输入,两路3G-SDI输出,可连接到切换台、矩阵以及监视器等众多设备!
快捷操控, 设置简易

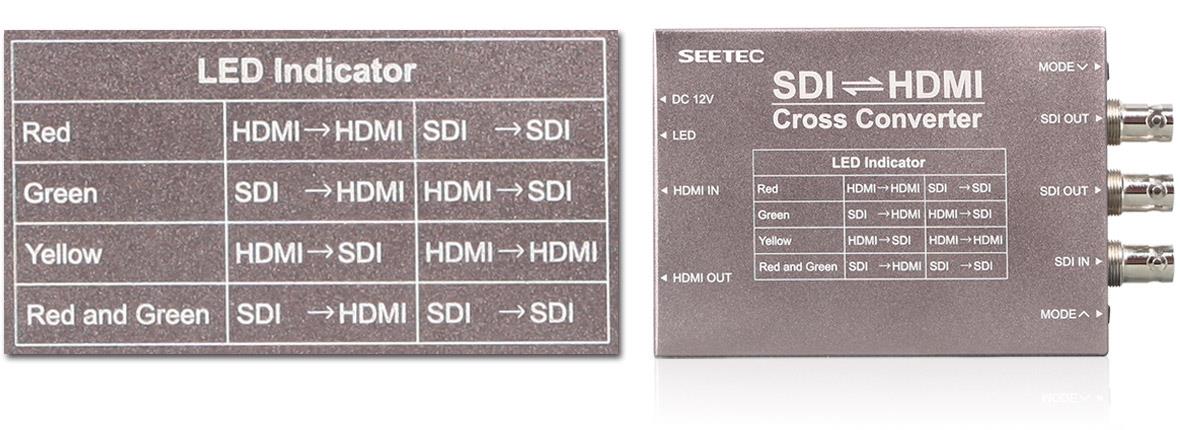

SDI ⇌ HDMI互转转换器设有LED信号指示灯,用来指示您所选择的转换模式,正面还印指示灯颜色对应转换模式示意图,您只需按mode上下键切 换信号灯颜色,就可以快速您所需要的转换模式。
红色:HDMI 转HDMI,SDI 转 SDI
绿色:SDI 转 HDMI
HDMI 转 SDI
黄色:HDMI 转 SDI
HDMI 转 HDMI
红色/绿色交替闪烁: SDI 转HDMI,SDI 转 SDI
灵活的双供电系统

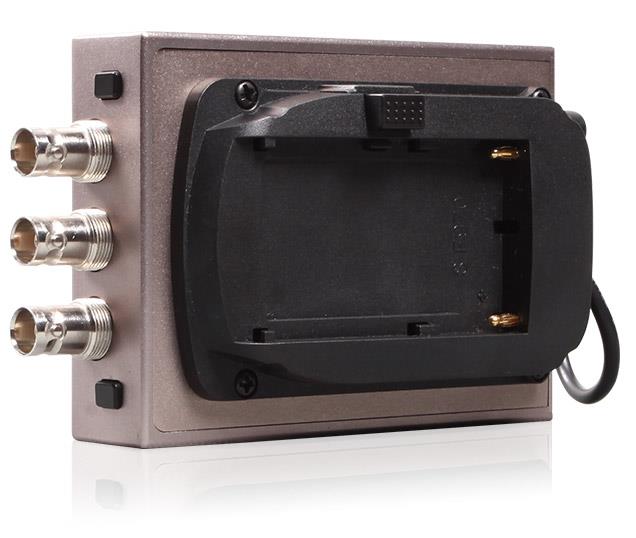

视瑞特迷你转换器具有双供电系统:适配器供电或者锂电池供电。采用适配器供电可避免更换电池;配备F970电池背扣,可通过锂电池供电,是户外拍摄的最佳选择。
简洁紧凑,经久耐用
适合各种制作环境!
SEETEC Mini Converter系列采用非常便携耐用的航空级铝合金设计,能胜任各种场合使用!您可以把它们安装在演播室的设备机架上或者新闻车内,还能在出外景的时候随身携带,用于体育节目直播以及其他活动制作。

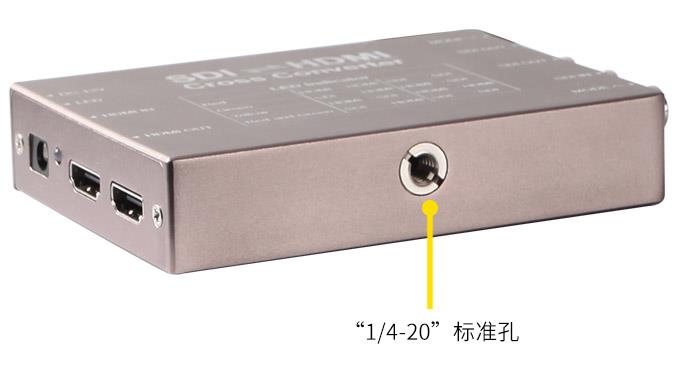

灵活安装
视瑞特广播级转换器配备行业标准“1/4-20”孔,便于安装在任何位置。

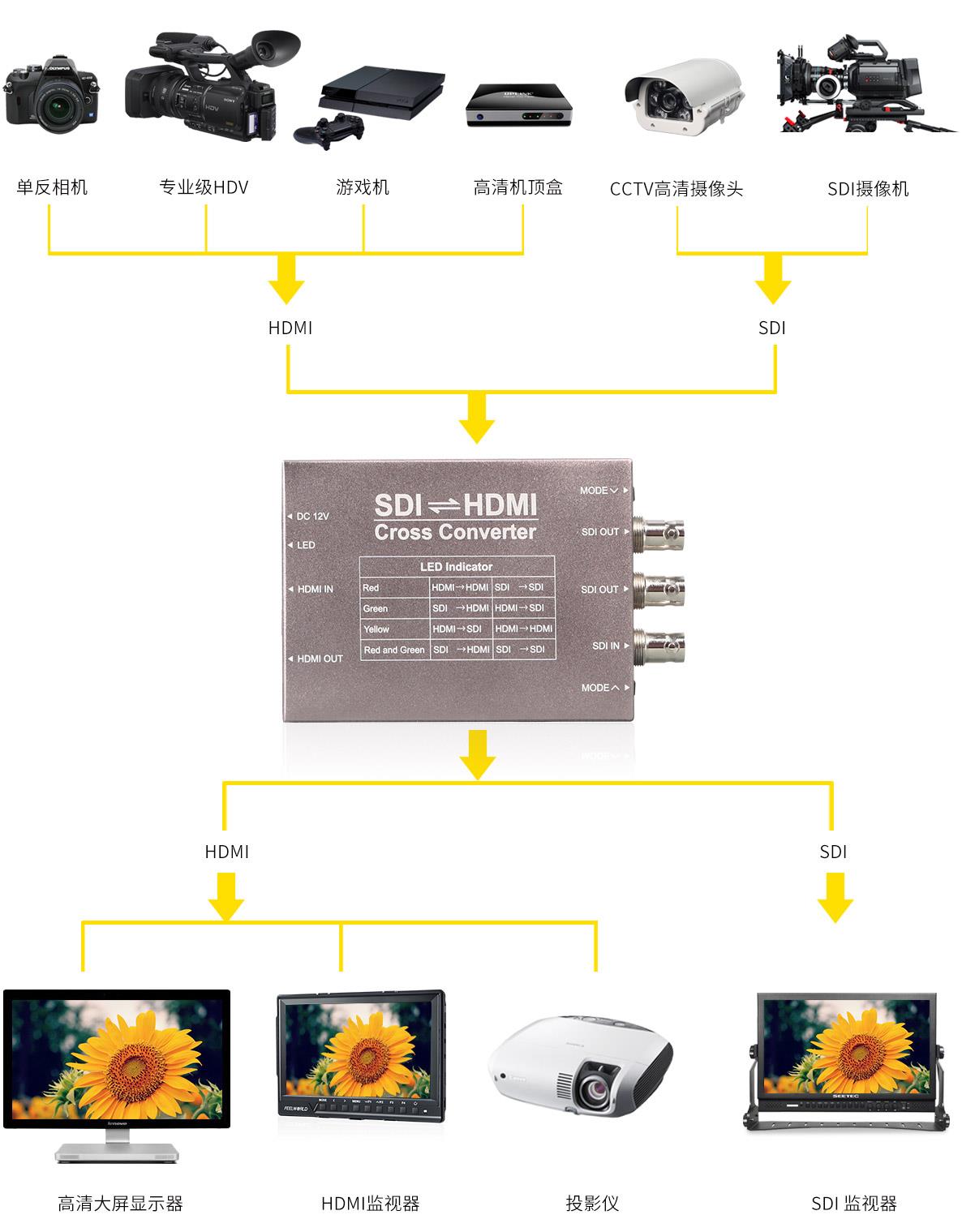

应用展示






SDI/HDMI双向互转广播级转换器是一款将高清数字分量串行接口(SDI、HD-SDI和3G-SDI)信号转换为HDMI信号,以及将HDMI信号转换为高清数字分量串行接口SDI信号的设备。该设备集成SDI接收器及HDMI 调制器,可方便将SDI信号和HDMI信号的进行互转。
该设备可广泛应用于多媒体信号广播、广播电视节目制作与传播、SDI/HDMI信号延伸和视频安防监控领域。

特点:
1. 1路SDI输入,2路SDI输出,1路HDMI输入及输出。
2. 支持 SMPTE 424M, SMPTE 292M, SMPTE 259M标准,标准SD/HD/3G-SDI信号均可完美转换。
3. 采用自适应信号增强技术,同时确保视频信号无损还原。
4. 支持5V-24V宽幅电压输入。
5. 灵活的供电系统,适配器供电或者电池供电。
6. 便携式设计方便工程项目使用。
7. 两侧标准1/4孔安装 。
8. 电源/输入/输出状态指示灯。
9. 压铸工艺铝合金外壳,坚固耐用。



型号
 SCH (SDI ⇌ HDMI互转转换器)

输入
 1 X BNC  3G/HD/SD-SDI
 1 X HDMI  HDMI

输出
 2 X BNC  3G/HD/SD-SDI
 1 X HDMI  HDMI

SDI 支持格式
3G-SDI:1080P(60/59.94/50)
HD-SDI:1080P(30/29.97/25/24)
1080I(60/59.94/50)
1080PsF24
720P(60/59.94/50/30/25/24)
SD-SDI:576I(50),480I(60)

HDMI 支持格式
1080P(60/59.94/50/30/29.97/25/24)
1080I(60/59.94/50)
1080PsF24
720P(60/59.94/50/30/25/24)
576I(50),480I(60)

其他规格
 功耗  ≤4.2W
 输入电压  DC 5~24V
 电源  DC 12V
 电池背扣  F970(标准);D28S, E6(可选)
 工作温度  -20°C~60°C
 储藏温度  -30°C~70°C
 单机尺寸  108.5L×78.8H×23D mm
 单机重量  230g/ 260g (With F970 Plate)



尺寸图 (单位: mm)

标准配件:
  1× 电源适配器
  1× F970 电池扣板
  1× 说明书
