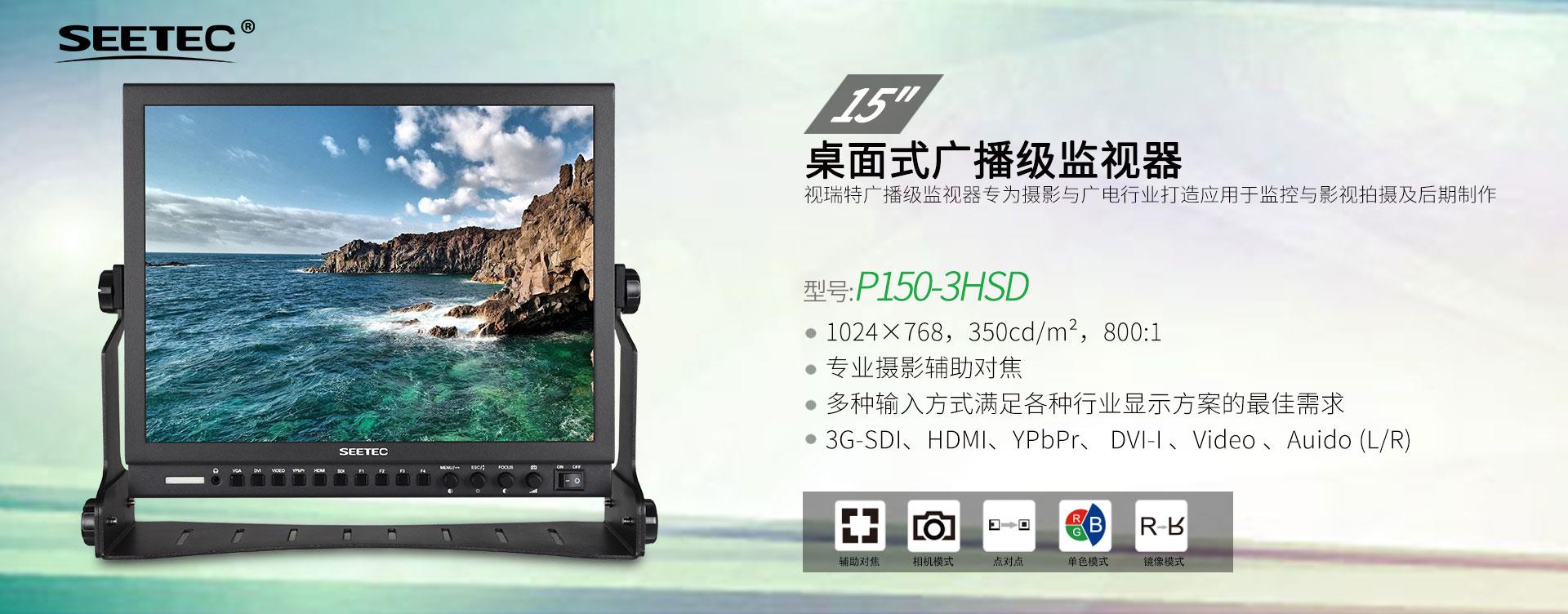

15" 铝壳高清1024×768 3G-SDI/ HDMI广播级导演监视器带 P150-3HSD
型号:P150-3HSD
简介
屏幕尺寸:15"
分辨率: 1024x768 pixels
屏幕比例:4:3
亮度: 350cd/m²
输入
3G-SDI、 HDMI、 YPbPr、 DVI-I、 Video、 Audio(L/R)
输出
3G-SDI、 HDMI、 YPbPr、 Video、 耳机孔、 扬声器
DM
Shop/2018/6/DM.jpg
下载
概览
特征
参数
视频
应用
附件
SEETEC专业广播级液晶监视器,已经广泛应用于各级电视台的新闻制作、播出机房和电视转播车等领域。由于该系列产品是与其它专业设备紧密配套使用,因此,高稳定性、高可靠性和电磁兼容性,是保证整个系统正常运行的重要条件。
稳定性和可靠性
铝制外壳设计,不仅使产品更加坚固、耐用,也很好地解决了产品的散热问题。同时,也增强了抗干扰能力。
铝制外壳设计,不仅使产品更加坚固、耐用,也很好地解决了产品的散热问题。同时,也增强了抗干扰能力。
-
1024X768 4:3液晶面板
15英寸更大尺寸,更清晰细节展现,1024×768分辨率,4:3屏幕比例,800:1 高对比度,350cd/m²,视瑞特广播级监视器是影视剧组现场监看的最佳选择。
易于操作的功能按键
SEETEC广播级监视器符合大多数专业的应用的要求,可以在前面板上设置F1到F4快捷按键,比如:辅助对焦,点对点,中心标记/框形标记,单色显示,图像翻转等功能。还根据专业人士的应用习惯保留了快捷键。双功能、旋钮式开关,是SEETEC独有的技术特点,将让您享有更方便、更快捷的 操作快感。
SEETEC广播级监视器符合大多数专业的应用的要求,可以在前面板上设置F1到F4快捷按键,比如:辅助对焦,点对点,中心标记/框形标记,单色显示,图像翻转等功能。还根据专业人士的应用习惯保留了快捷键。双功能、旋钮式开关,是SEETEC独有的技术特点,将让您享有更方便、更快捷的 操作快感。
-
输入/输出接口
输入:
3G-SDI X 1
HDMI X 1
YPbPr X 3
DVI X 1
Video X 1
Auido (L/R) X 2输出:
3G-SDI X 1
HDMI X 1
YPbPr X 3
Video X 1音频:
耳机孔
扬声器
-
3色Tally灯
前后均设置有3色TALLY灯,可通过背板DB9接口对于TALLY灯进行控制。
-
便携遮阳罩
新一代加长型遮光罩,让您在任何环境下,都能获得最理想的观看效果。
1. 高清1024x768 超高分辨率,丰富的色彩层次
2. HDMI, 3G-SDI, Ypbpr, Video, Audio(L/R) 输入和 HDMI, 3G-SDI, Ypbpr, Video 环出
3. 产品特性:
* 峰值辅助对焦 (黑白背景上红色勾边)
* 单色显示 (红,绿,蓝,单色)
* 5D II相机模式
* 点对点
* 中心标记
* 框型标记 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 图像翻转(水平,垂直,水平&垂直)
* 图像冻结
* 全局缩放
* 上下/左右缩放
* 峰值辅助对焦 (黑白背景上红色勾边)
* 单色显示 (红,绿,蓝,单色)
* 5D II相机模式
* 点对点
* 中心标记
* 框型标记 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 图像翻转(水平,垂直,水平&垂直)
* 图像冻结
* 全局缩放
* 上下/左右缩放
4. 前置3.5mm 耳机孔, 内置扬声器
5. 3色Tally 指示灯(红, 绿, 黄)
6. 供电方式:DC 12V和四芯卡侬
辅助对焦
将亮度对比高的轮廓用红线表示出来,如果轮廓的线越多越明显,表示摄像机镜头在此处聚焦。对于摄影师来说,使用红边聚焦功能相比起直接观察图像进行聚焦,能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄(摄像机多是变焦镜头),建议将被摄物体拉近聚焦,处于焦点以内的物体,将会出现轮廓线,而焦点以外的物体则没有。
将亮度对比高的轮廓用红线表示出来,如果轮廓的线越多越明显,表示摄像机镜头在此处聚焦。对于摄影师来说,使用红边聚焦功能相比起直接观察图像进行聚焦,能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄(摄像机多是变焦镜头),建议将被摄物体拉近聚焦,处于焦点以内的物体,将会出现轮廓线,而焦点以外的物体则没有。
单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下,用户可以选择红色,绿色,蓝色和单色来驱动像素点,在此模式下可以更快更准确地调整画面的色调饱和度。
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下,用户可以选择红色,绿色,蓝色和单色来驱动像素点,在此模式下可以更快更准确地调整画面的色调饱和度。
相机模式
在相机模式下,画面可全屏显示。
在相机模式下,画面可全屏显示。
点对点
使电影制作人通过1:1比例查看输入图像源,而无需缩放,点对点对于捕捉画面最佳细节至关重要。
使电影制作人通过1:1比例查看输入图像源,而无需缩放,点对点对于捕捉画面最佳细节至关重要。

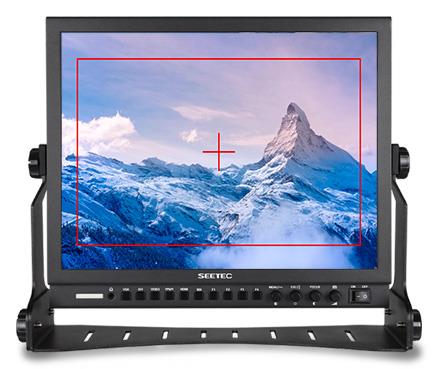

中心标记,安全框
SEETEC监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时,对于构图的安全提示.保障稳定可靠的拍摄高效进行,满足多样化的后期编辑需求 (80%,85%,90%,93%,96%,2.35:1)。
SEETEC监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时,对于构图的安全提示.保障稳定可靠的拍摄高效进行,满足多样化的后期编辑需求 (80%,85%,90%,93%,96%,2.35:1)。
镜像模式
在镜像模式下图像可实现水平,垂直和水平&垂直三种模式翻转。
在镜像模式下图像可实现水平,垂直和水平&垂直三种模式翻转。
面板特性
型号 | P150-3HSD |
屏幕尺寸 | 15" |
分辨率 | 1024×768 pixels |
点距 | 0.297(H)×0.297(V) mm |
屏幕比例 | 4:3 |
亮度 | 350cd/m² |
对比度 | 800:1 |
背光源 | LED |
可视角度 | 80°/80°(L/R) 65°/80°(U/D) |
输入
1 X HDMI | HDMI |
1 X BNC | 3G-SDI |
3 X BNC | YPbPr |
1 X DVI-I | DVI-I |
1 X BNC | Video |
2 X RCA | Audio(L/R) |
输出
1 X BNC | 3G-SDI |
1 X HDMI | HDMI |
3 X BNC | YPbPr |
1 X BNC | Video |
音频
音频输出 | 耳机孔,内置扬声器 |
SDI 支持格式
480i/576i |
720p(60/59.94/50/30/29/25/24/23.98) |
1080i(60/59.94/50) |
1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
HDMI 支持格式
480i/576i/480p/576p |
1080i (60/59.94/50) |
720p (60/59.94/50/30/29/25/24/23.98) |
1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz) |
其他规格
输入电压 | DC9~24V |
消耗功率 | ≤15W |
工作温度 | -10°C~50°C |
储藏温度 | -20°C~60°C |
单机尺寸 | 331.1L×282.6H×33.8D mm (不含支架) |
单机重量 | 2.07kg (不含支架)/ 2.60kg (含支架) |
装箱数量 | 2 |
外箱尺寸 | 417*332*477(mm) |
毛重 | 10.2kgs |
功能
* 峰值辅助对焦 (黑白画面时,红色勾边) |
* 中心标记 |
* 框型标记 (80%,85%,90%,93%,96%,2.35:1) |
* 图像冻结 |
* 图像翻转 (水平,垂直,水平&垂直) |
* 相机模式 |
* 点对点 |
* 单色显示 (红,绿,蓝,单色) |
* 全局缩放 |
* 上下/左右缩放 |
* Tally 指示灯 |
尺寸图 (单位: mm)

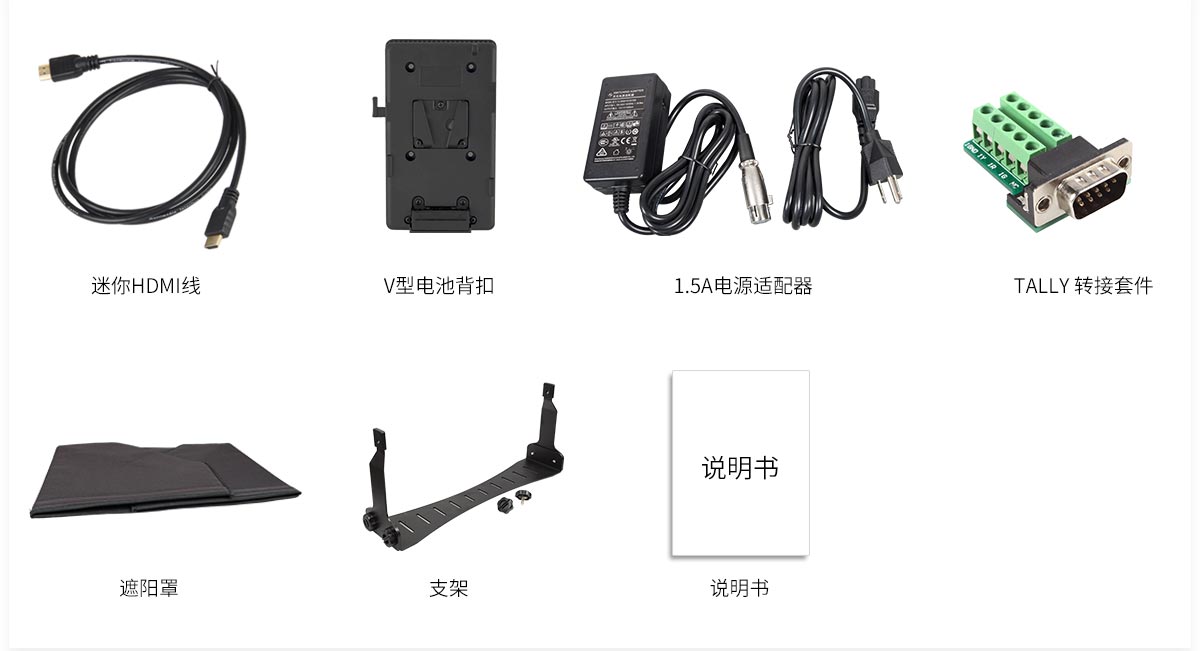

标准配件:
1× 1.5A电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally转接套件
1× 遮阳罩
1× 铝板底座U型支架
1× 说明书
1× 1.5A电源适配器
1× V型电池背扣
1× 迷你HDMI线
1× Tally转接套件
1× 遮阳罩
1× 铝板底座U型支架
1× 说明书
