| 序号: | 202604011558104884 |
|---|---|
| 型号: | FRM173S |
| 尺寸: | 17.3" |
| 简介: |
屏幕尺寸：17.3" IPS
分辨率：1920x1080 pixels 屏幕比例：16:9 亮度： 480cd/m² |
| 输入: | 3G-SDI, HDMI 2.0, HDMI 1.3, RS485, GPI, DC 12V |
| 输出: | 3G-SDI, HDMI 2.0, HDMI 1.3, RS485 |
| DM: | |
| 下载: | |
广播机构|现场直播|转播车监看利器
SEETC FRM173S 采用 1RU 抽屉式机柜设计，搭载全高清 IPS 屏，呈现清晰细腻的高品质画质；配备 2 路 3G SDI 与 2 路 HDMI 视频信号接口，支持单画面、画中画及四画面等多种显示模式；内置 3D-LUT、HDR、波形图等丰富辅助功能，同时支持动态 UMD 信息显示与 GPI 远程控制，是播出机构、现场直播、转播车的理想应用选择。
17.3"全高清IPS
清晰查看并捕获每个细节

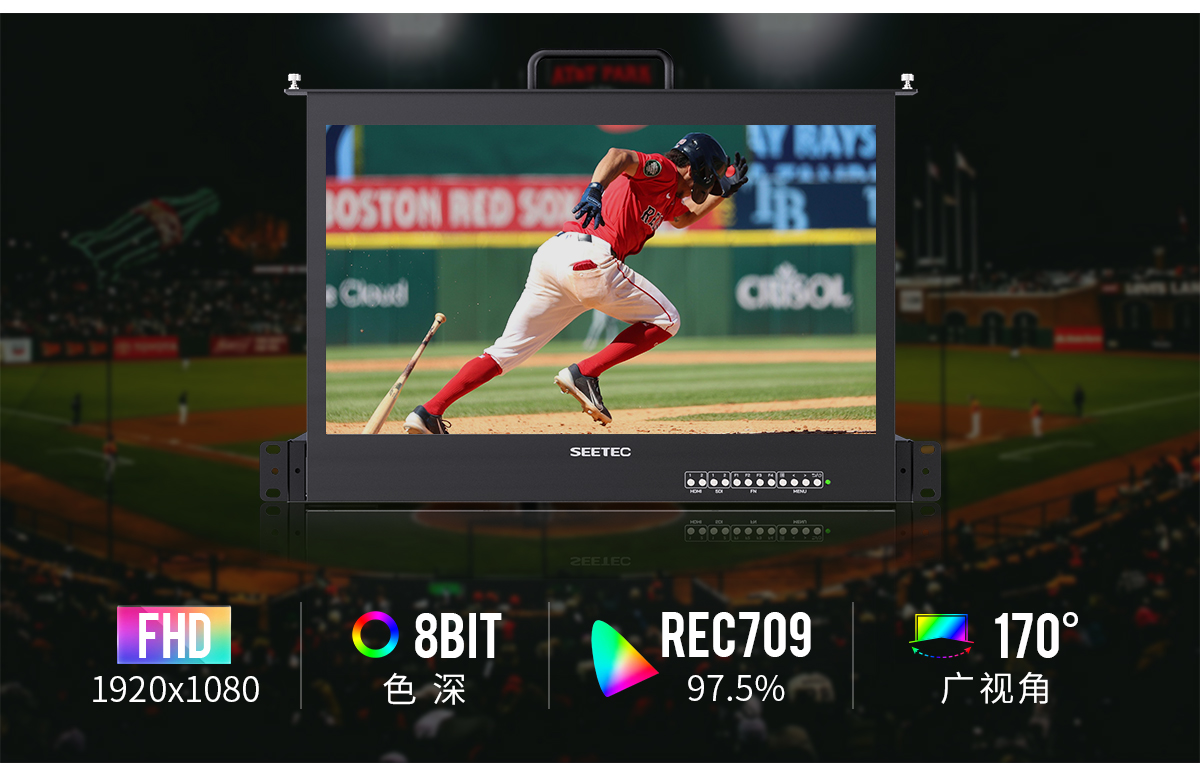

17.3"全高清1920x1080 IPS屏，色彩丰富，呈现高品质图像。宽广的视野，REC709专业色域覆盖，任何角度几乎没有色差。

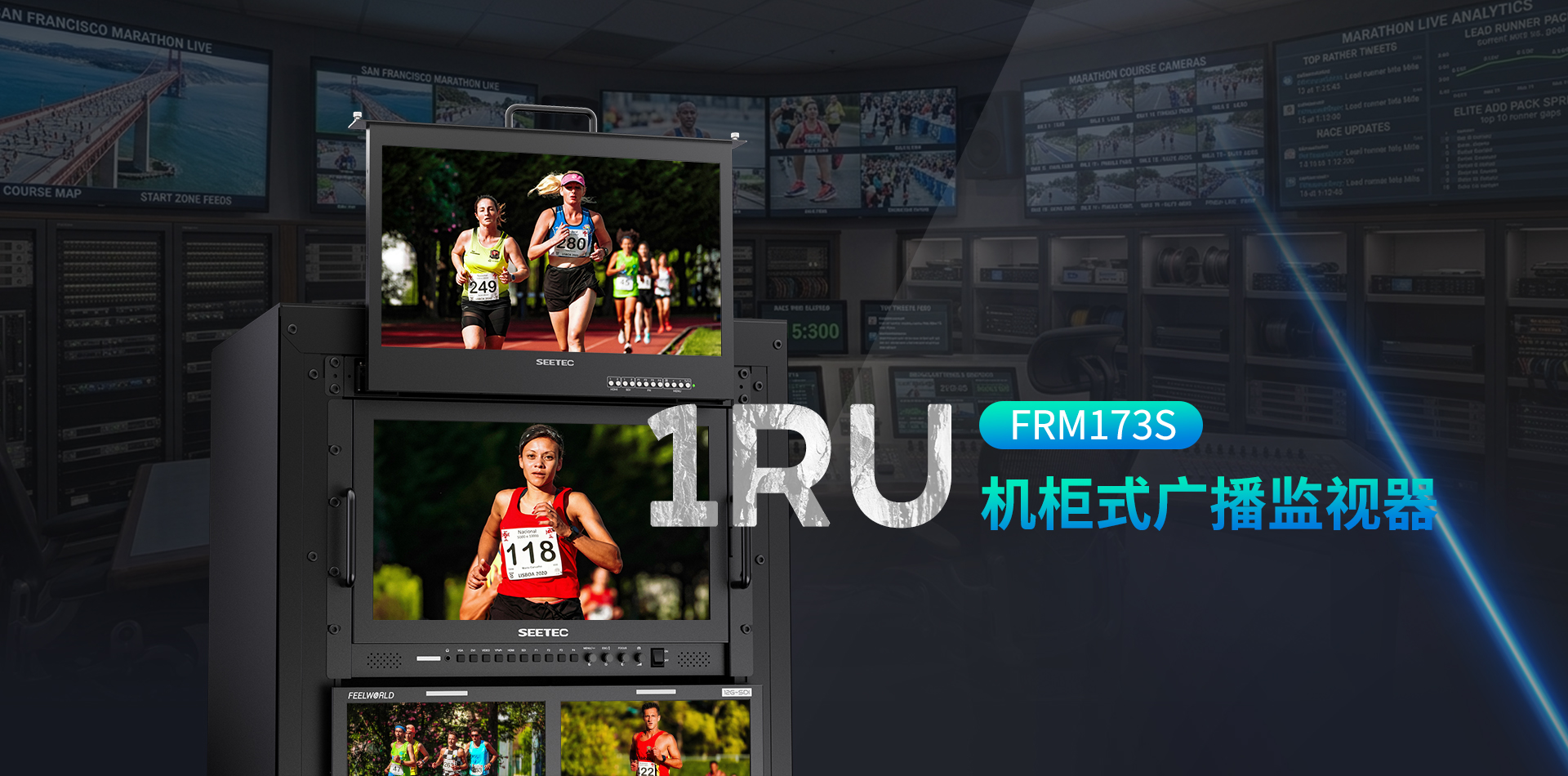

1RU抽屉式机柜设计, 纤薄节省空间

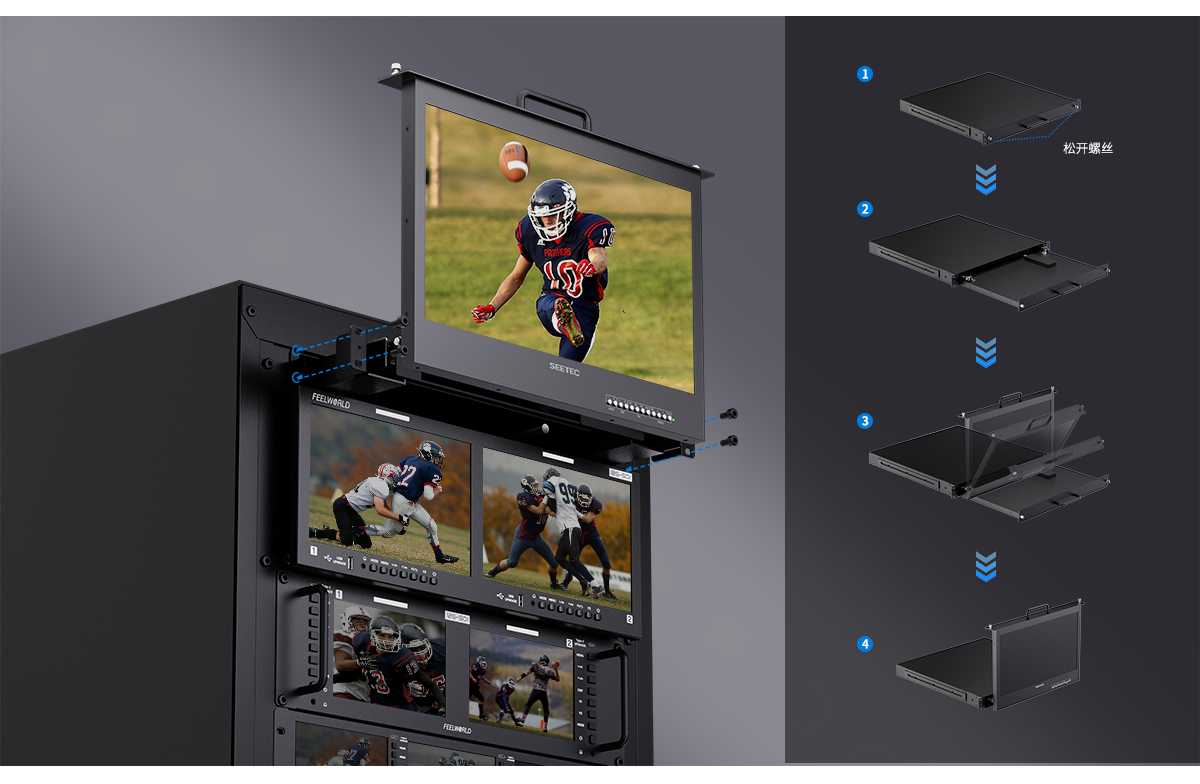

采用抽拉式折叠设计，仅占1RU机架位，大幅节省机柜空间，兼顾设备外观美观度与结构紧凑性。
多机位设置
FRM173S拥有多画面显示模式，支持最多四路不同的视频信号输入，可通过单画面、画中画、四分割画面显示，实现多机位的同步监看。
全方位辅助功能
加载自定义3D LUT, 再现电影风格
支持加载36个LUTs
LUT加载功能，使得前期拍摄的颜色校准工作更简单直观，优化工作流程，提供工作效率。您既可以使用内置的4个LUT(S-Log2,s-Log3,C-Log,V-Log) ，也可以自定义上传.cube文件定义您自己的创意电影风格。用户将LUT文档放在U盘根目录，插入本机的USB接口（可同时存储36个用户LUT表）。
高动态HDR监看
提供令人难以置信的清晰度和细节
HDR 监看功能可提供更广阔的动态范围与更丰富的图像细节，通过融合各曝光时段下对应最佳细节的 HDR 图像，生成最终的 HDR 画面，更精准还原真实场景的视觉效果。设备内置 HLG 709、HLG P3、HLG 2020 三种色彩标准；选择 Camera 模式时，还可适配 RED、ARRI、Sony、Canon、Panasonic、Fujifilm、Bolex 等品牌相机对应的伽马与色域效果。
广播级精确波形监看
节省您的预算
内置波形监看功能，您可选择波形图（RGB,YUV,灰度）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播级精度的波形监看，获得所需知道的一切视音频信号专业信息。功能可单独开启，也支持一键开启全波形模式。FRM173S成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！
SDI时间码
在SDI信号下FRM173S支持时间码显示，与摄像机上的同步。在电影与视频制作中识别特定的帧率时显得尤为便利。

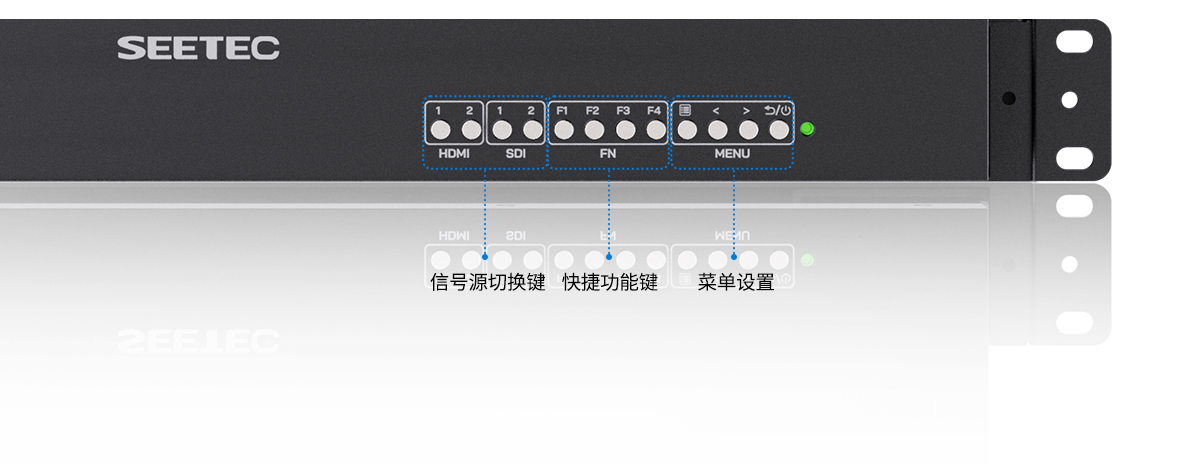

灵活直观的按键操作
直观的按键操作可让导演或摄影师在忙碌的拍摄现场轻松控制设备。可以一键切换信号源，并设有4个自定义快捷功能键，摄影师可根据拍摄现场实际需求提前设定好快捷功能，拍摄过程中快速调出所需功能，大大提升拍摄效率。

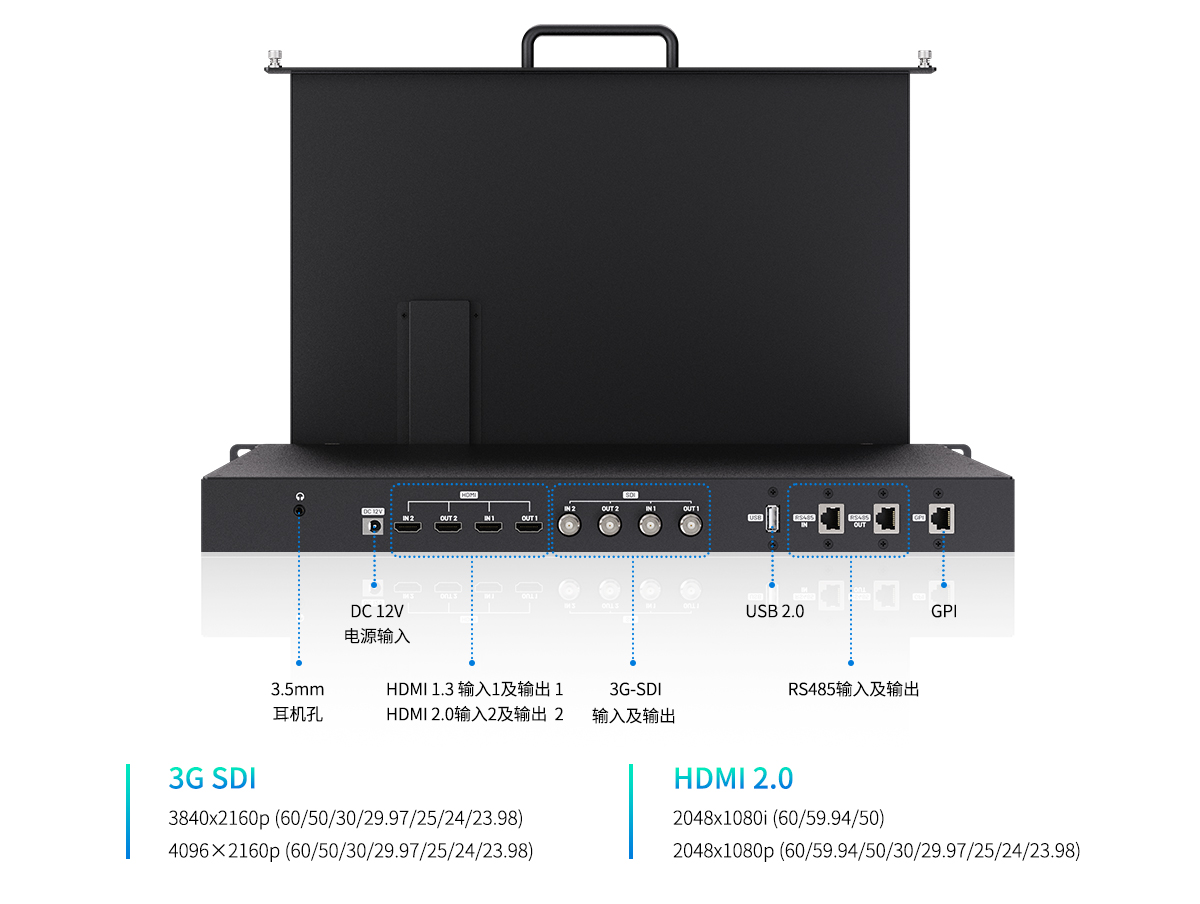

丰富的信号接口
配备2路3G-SDI、1路HDMI1.3及1 路 HDMI2.0 输入与环出接口，最高支持 2160p 60Hz 视频信号，可兼容摄像机及各类单反、微单相机。

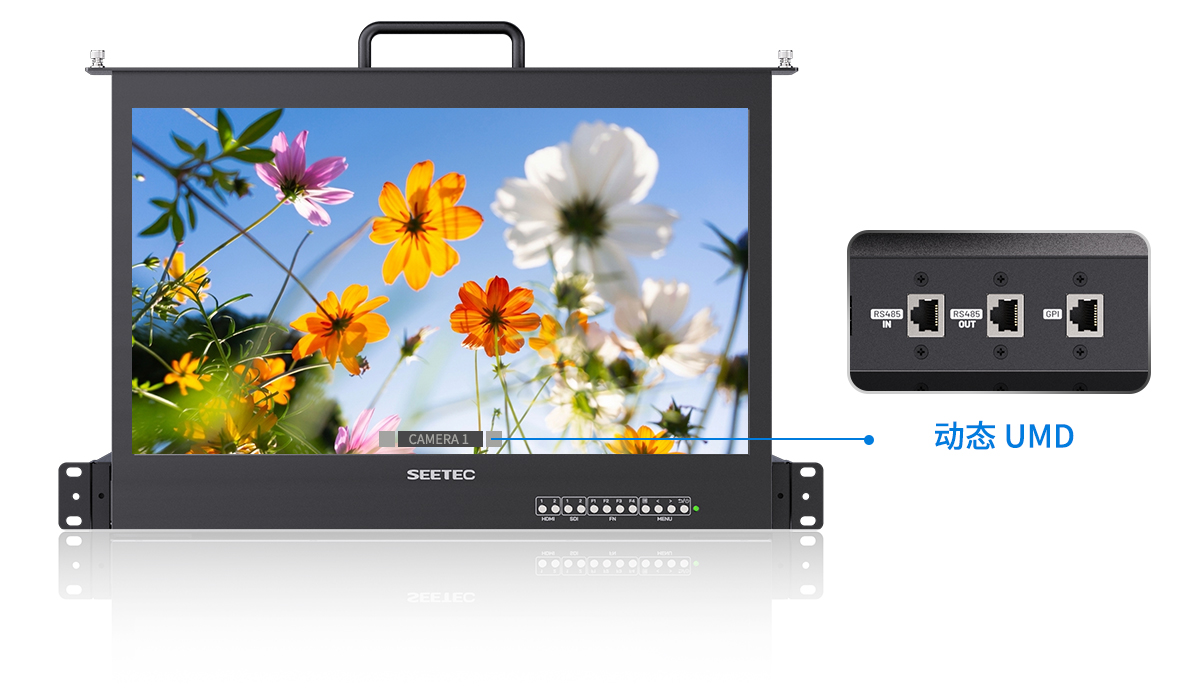

动态UMD
监视器支持TSL3.1/4.0协议下的UMD动态源名，支持TSL地址0-126可选，最多显示16个字符，让节目制作人一目了然地明白现在切换的是哪路信号来源。动态源名UMD信号接口支持RS485输入/输出。

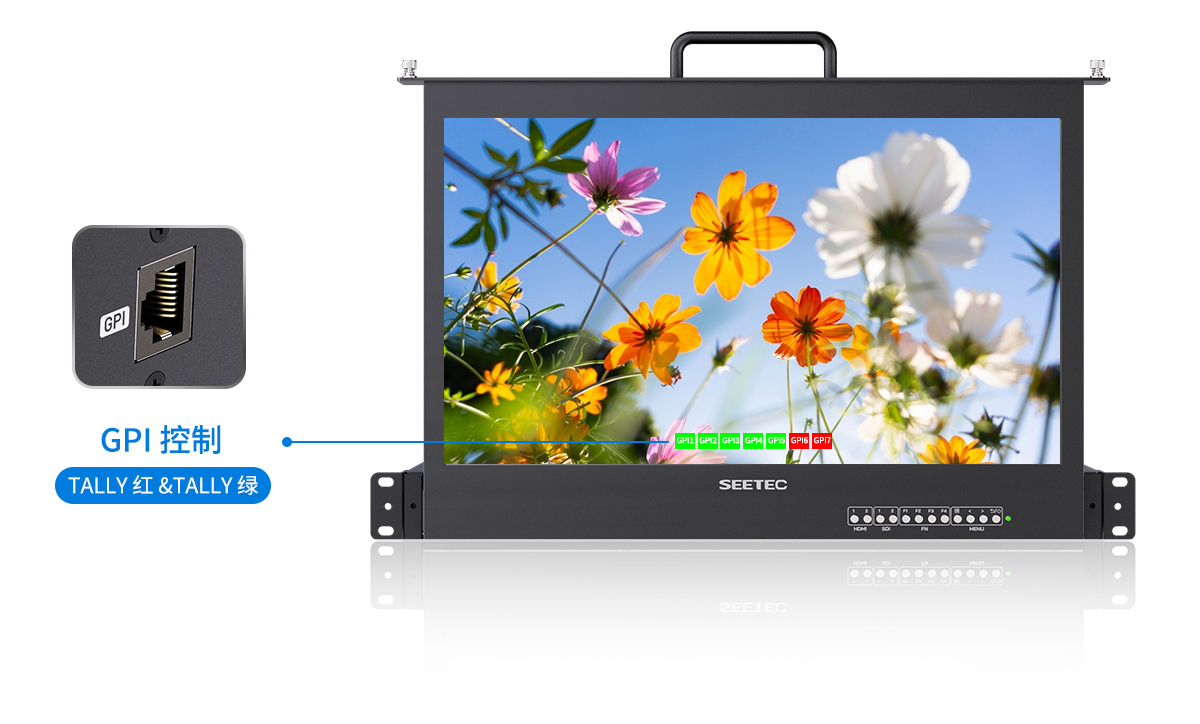

GPI控制
FRM173S配备GPI控制接口，可以连接GPI控制台进行远程控制，可在监视器GPI 菜单自定义远程控制功能，并通过GPI外部控制器进行切换。

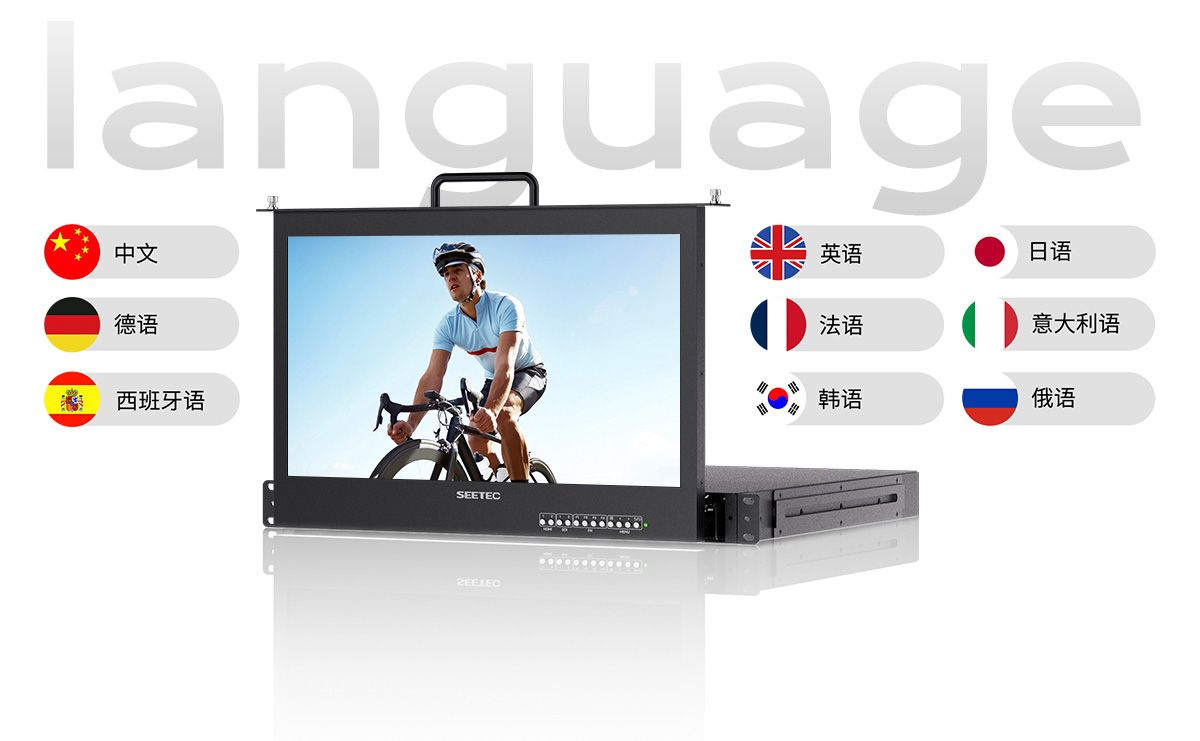

支持9种语言
内置多达9种语言。这意味着，任何国家和地区的制作团队都能顺利使用FRM173S，因为您可以根据需要随时到菜单中更改语言!
1. 全金属1RU抽屉机架式设计，可广泛应用于广播、现场监控
实况转播车等
2. 17.3”全高清IPS，清晰捕捉每一个细节
3. 多种画面模式（单画面、画中画、四画面）
4. 自定义3D-LUT，再现电影风格
5.HDR高动态监看，提供令人难以置信的清晰度和细节
6.支持GPI 控制；动态UMD（RS485输入及输出）
7. 单画面模式下，SDI音频柱支持高达16通道
8. 4组用户组，可自定义菜单并保存，快速调用
9. 带耳机立体声输出方便监听

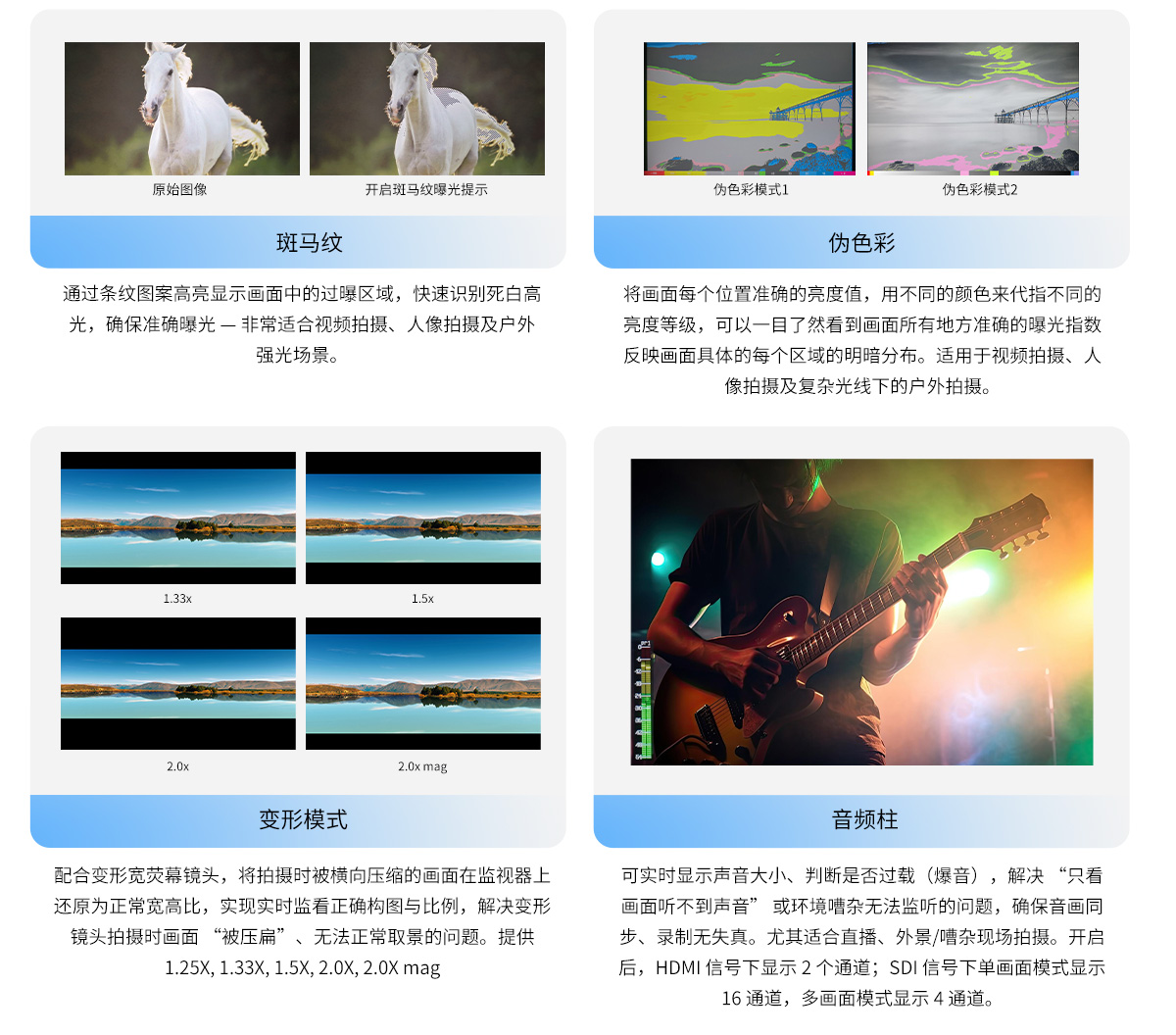

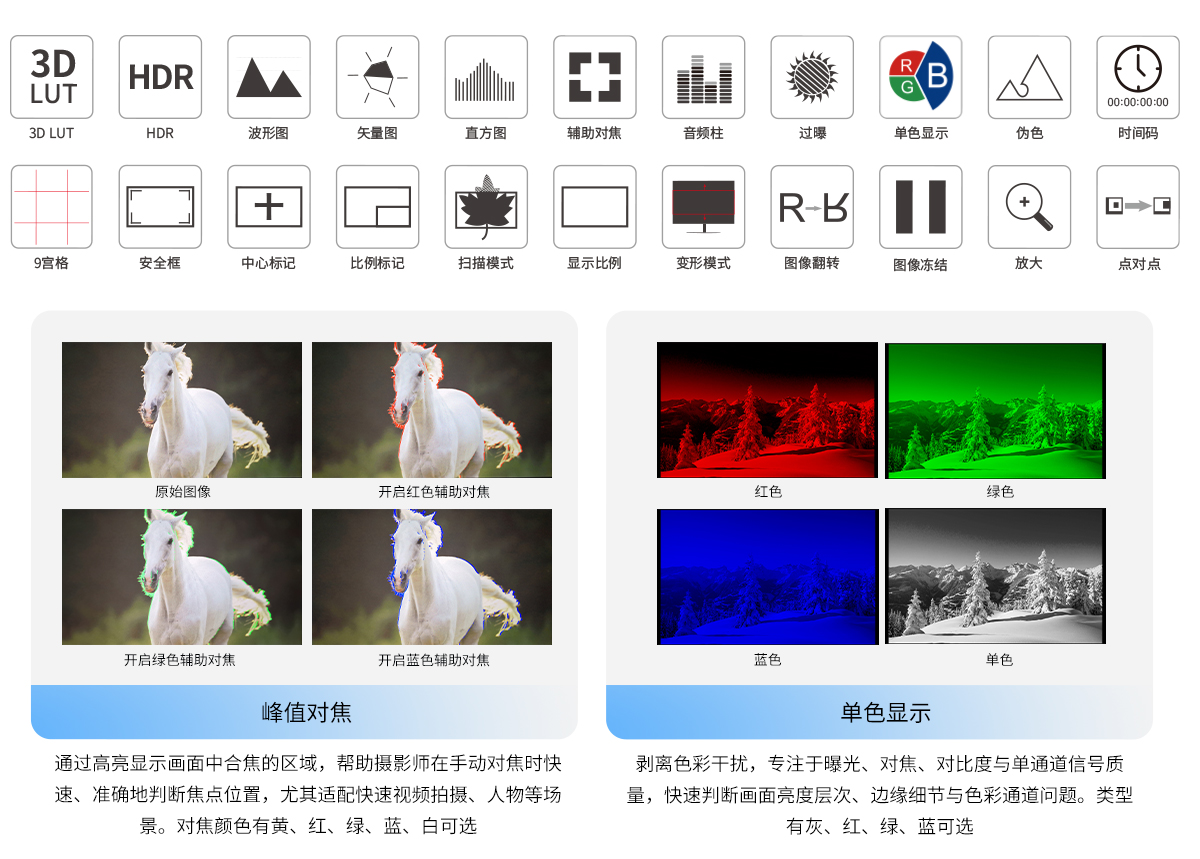

功能
| * 峰值对焦（高、低、自定义） |
| * 斑马纹（70IRE、80IRE、90IRE、自定义） |
| *单色（灰、红、绿、蓝） |
| * 伪彩 |
| * SDI时间码 |
| * 九宫格 |
| * 安全标记（70%、80%、90%、16:9、16:10、4:3、5:4、1.85:1、2.35:1、自定义） |
| * 中心标记 |
| * 遮幅标记（16:9、16:10、4:3、1.85:1、2.35:1） |
| * 波形图（RGB、Y、YUV） |
| * 矢量图 |
| * 直方图（RGB直方图、亮度直方图） |
| * 音频柱（HDMI信号下显示2个通道；SDI信号下单画面模式显示16通道，多画面模式显示4通道） |
| * HDR (Camera、HLG 709、HLG P3、HLG 2020) |
| * 3D-LUT(内置SLOG2、SLOG3、LOGC、VLOG、自定义) |
| * 扫描模式 (欠扫描、过扫描) |
| * 显示比例（1.25X、1.33X、1.5X、2.0X、2.0mag） |
| * 放大（4X、9X、16X） |
| * 点对点 |
| * 图像翻转(H、V、H&V) |
| * 图像静止 |
| * 背光 (0~100) |
| * 亮度（0~100） |
| * 色温（5600K,6500K,9300K,自定义） |
| *对比度（0~100） |
| *锐度（0~100） |
| *菜单设定分组（1-4组） |
面板特征
| 型号 | FRM173S |
| 屏幕尺寸 | 17.3"IPS |
| 分辩率 | 1920×1080 pixels |
| 像素间距 | 198.9(H)×198.9(V) um |
| 色深 | 8bit |
| 屏幕比例 | 16:9 |
| 亮度 | 480cd/m² |
| 对比度 | 1100:1 |
| 背光 | LED |
| 可视角度 | 85°/85°(L/R) 85°/85°(U/D) |
信号输入
| 2 X BNC | 3G-SDI |
| 1 X HDMI | HDMI 2.0 |
| 1 X HDMI | HDMI 1.3 |
信号输出
| 2 X BNC | 3G-SDI |
| 1 X HDMI | HDMI 2.0 |
| 1 X HDMI | HDMI 1.3 |
通讯接口
| 1 x RS485 输入 | RJ45 |
| 1 X RS4585 输出 | RJ45 |
Audio
| 1 X 音频输出 | 立体声耳机孔 |
控制接口
| 1X GPI | RJ45 |
Other Interface
| 1X USB | USB-A (固件升级/LUT导入) |
SDI支持格式
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 2048x1080i (60/59.94/50) |
| 2048x1080p (60/59.94/50/30/29.97/25/24/23.98) |
HDMI 2.0 支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 3840×2160p (60/59.94/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/59.94/50/30/29.97/25/24/23.98) |
HDMI 1.3 支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
其他规格
| 输入电压 | DC12～24V |
| 消耗功率 | ≤26W |
| 电源输入 | DC 12V(适用5.5x2.1mm 电源插头) |
| 工作温度 | 0°C~50°C |
| 储存温度 | -20°C~60°C |
| 安装方式 | Rack Mount |
| 单机尺寸 | 485Lx508.5Hx43.5D (mm) |
| 单机重量 | 7.7kg |
| 外箱数量 | 1PC ; 2PCS |
| 外箱尺寸 | 550x120x645mm/1pc; 550x220x645mm/2pcs |
| 毛重 |
尺寸 (Unit: mm)

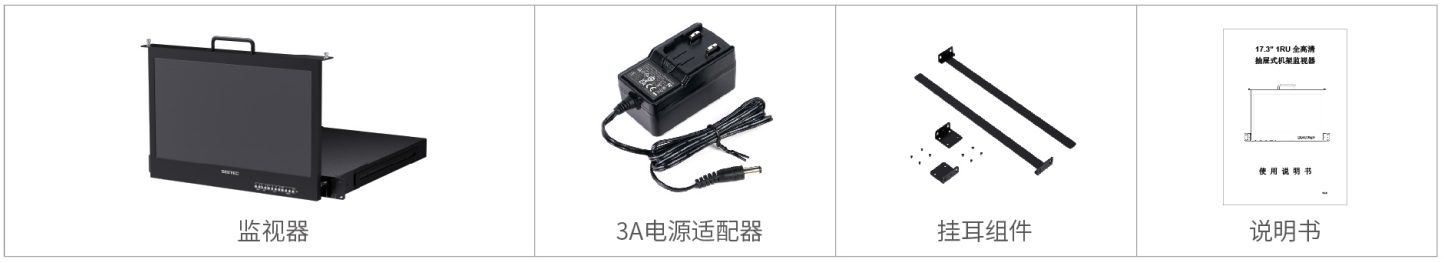

包装清单:
监视器
3A电源适配器
挂耳组件
说明书
